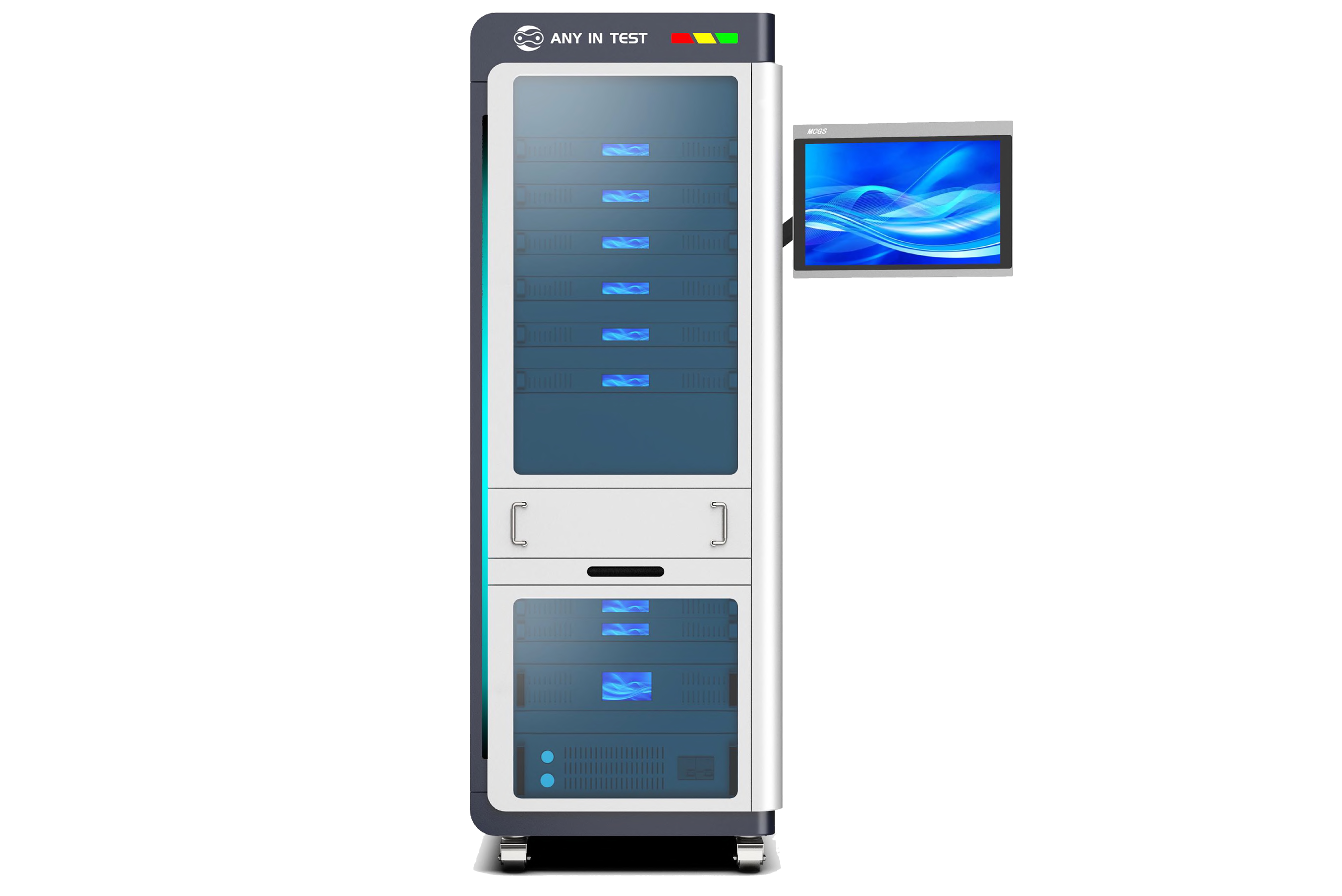

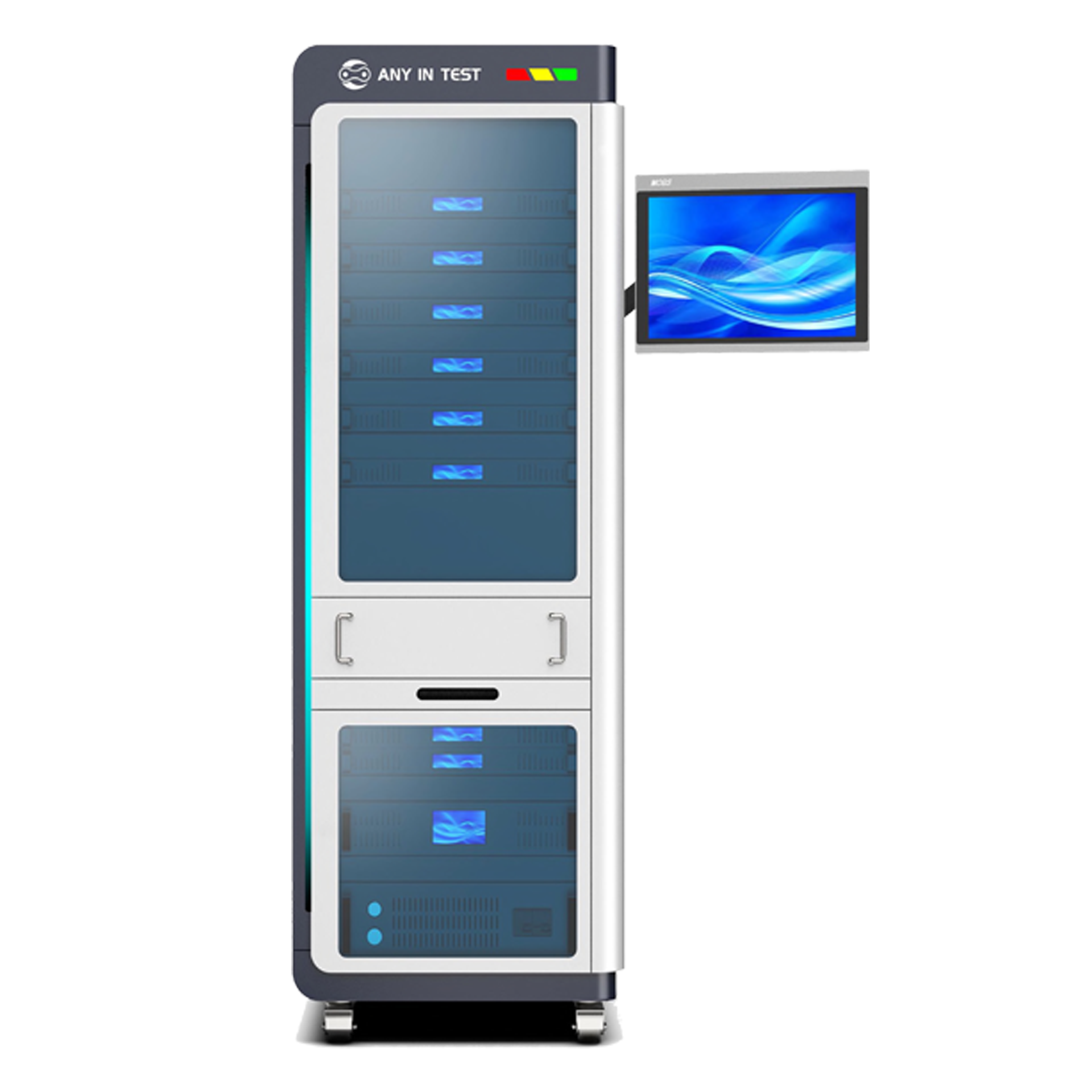

SW-5000型
产品简介
SW-5000型信号模拟发生柜用于客户设备模拟联调及可靠性陪测。硬件选配，支持交流源、直流源、电子负载、信号/传感器/波形模拟、信号/频率/波形采集、数字IO、LAN/CAN/LIN/RS232/RS485/RS422通讯等自由组合。软件采用自主设计的组态配置式在线TCP服务，允许自定义变量，同时支持ASICII指令及Modbus寻址。同时提供上位机应用例程和指令可视化。
适用于新能源、汽车电子、医疗电子、消费电子、航空航天、军工等重要场合的电子类产品。
详情
1.性能特点
1）高安全性设计：漏电保护、短路保护、过流保护、接口防水保护齐全。
2）可靠性：耐压测试、带电老化、自诊断/自检功能、通过第三方计量中心计量。
3）环境适应性：核心模块均通过环境型式试验（温湿度、振动）。
4）功能设计：与对象无关，与硬件无关设计理念，配置式硬件、组态式软件、定制式工装。
5）集成度：高集成度，单元固定紧固，测试线缆走线规范。
6）配套：专用工具、备品备件、测试防护套装配置齐全，工装服务配套完善。
7）控制：全网络通讯，控制可靠，检修便利。
8）完整的中文组态测试配置环境，兼容简易配置和复杂工序配置，支持单步、调试、自动、循环等运行模式。
9）实时统计，结果可直接在软件主页或单元显示屏上显示。
2.规格参数（选配）
|
序号 |
名称 |
项目 |
参数 |
数量 |
|
|
1 |
程控交流电源 |
电压输出范围 |
0～350/500V |
1 |
|
|
电源功率 |
0～0.5/1/2/3/5/10KVA |
||||
|
2 |
程控直流电源 |
电压输出范围 |
0～20/30/40/50/60/100V |
1～2 |
|
|
电流输出范围 |
0～5/10/17/20/25/34/50A |
||||
|
电源功率 |
0～200/500/1000W |
||||
|
3 |
直流电子负载 |
负载电流 |
0～15/30/60A |
1～4 |
|
|
负载电压 |
0～200/400V |
||||
|
负载功率 |
0～300/500/600W |
||||
|
4 |
示波器 |
模拟带宽 |
50/70/100MHz |
4 |
|
|
内置双通道信号源 |
有/无 |
可选 |
|||
|
5 |
微伏电压输出或热电偶输出 |
电压输出范围 |
±100mV～±10V |
16～32 |
|
|
电压输出精度 |
±0.01% |
|
|||
|
热电偶输出 |
J/K/E/R/S/N/T/B/C，带冷端补偿 |
16～32 |
|||
|
热电偶输出精度 |
0.1℃ |
|
|||
|
6 |
高精度电流输出 |
电流输出范围 |
±25mA～±80mA |
16～32 |
|
|
输出精度 |
±0.01% |
|
|||
|
7 |
电阻输入 |
PT100分辨率 |
±0.1℃（2线3线） |
2～16 |
|
|
PT100精度 |
0.5% |
|
|||
|
NTC分辨率 |
±0.1℃ |
2～8 |
|||
|
NTC精度 |
±0.5℃（取决于温度传感器） |
|
|||
|
8 |
万用表 |
精度 |
6½位 |
1 |
|
|
电压采集量程 |
-300V～300V |
|
|||
|
电流采集量程 |
-3A～3A |
|
|||
|
9 |
频率计 |
翻转电平 |
≤1.5VDC为0、1.5～50VDC为1 |
1～16 |
|
|
频率范围 |
10kHz/100kHz/1MHz/10MHz |
|
|||
|
精度 |
1Hz |
|
|||
|
10 |
数字量输出 |
继电器输出 |
单路继电器输出，网口通讯 |
4～32 |
|
|
双路继电器输出，网口通讯 |
4～32 |
||||
|
直流电压输出 |
10～30VDC/10A/23A/140W/300W |
4～32 |
|||
|
11 |
数字量输入 |
输入范围 |
0～30VDC |
2～48 |
|
|
输入类型 |
NPN/PNP/干湿节点 |
|
|||
|
输入保护 |
光耦隔离 |
|
|||
|
12 |
模拟量输出 |
电压输出范围 |
0～5V/0～10V/-5～5V/-10～10V |
4～16 |
|
|
电流输出范围 |
4～20mA/0～20mA |
4～16 |
|||
|
输出精度 |
±0.1% |
|
|||
|
13 |
模拟量输入 |
电压采集范围 |
0～5/10/30/50/100/500/1000V |
2～16 |
|
|
电压输入类型 |
差分或单端 |
|
|||
|
电流采集范围 |
4～20mA/0～20mA/0-5/10A |
2～16 |
|||
|
采集精度 |
±0.1% |
|
|||
|
采样频率 |
1～10Hz |
|
|||
|
14 |
通讯方式 |
LAN |
百兆网口 |
2～8 |
|
|
CAN通讯 |
工业级，光电隔离 |
2～8 |
|||
|
LIN通讯 |
标准Lin，光电隔离 |
2～8 |
|||
|
RS232 |
标准RS232接口，通道隔离 |
2～8 |
|||
|
RS485 |
标准RS485接口，通道隔离 |
2～8 |
|||
|
RS422 |
标准RS422接口，通道隔离 |
2～8 |
|||
|
光纤 |
单模光纤接口，转以太网 |
2～8 |
|||
|
15 |
工控机 |
拓朗 |
酷睿 I5， 8G内存/机械硬盘1T/固态硬盘128G,PCI卡槽，HDMI接口 |
2 |
|
|
16 |
显示器 |
/ |
Q2490PXQ【23.8英寸/2K】 |
2 |
|
|
17 |
键鼠 |
/ |
mk275键鼠套装 |
2 |
|
|
18 |
开关电源 |
明纬24V开关电源 |
AC220V-DC24V,250W |
3 |
|
|
19 |
隔离电源 |
隔离电源模块 |
DC24V-DC24V,36W |
7 |
|
|
20 |
OP2/12/16 |
接线端子 |
绿色穿墙端子 |
按需配置 |
|
备注：SW-5000型为以上项目的任意组合。
3.结构形式
1）加固功能单元式，便于组合和维护。
2）小型结构框架（宽高深800*1850*600mm），可拖曳操作与显示界面。
3）配置标准接线端口，与工装夹具直接对接完成工作任务。
