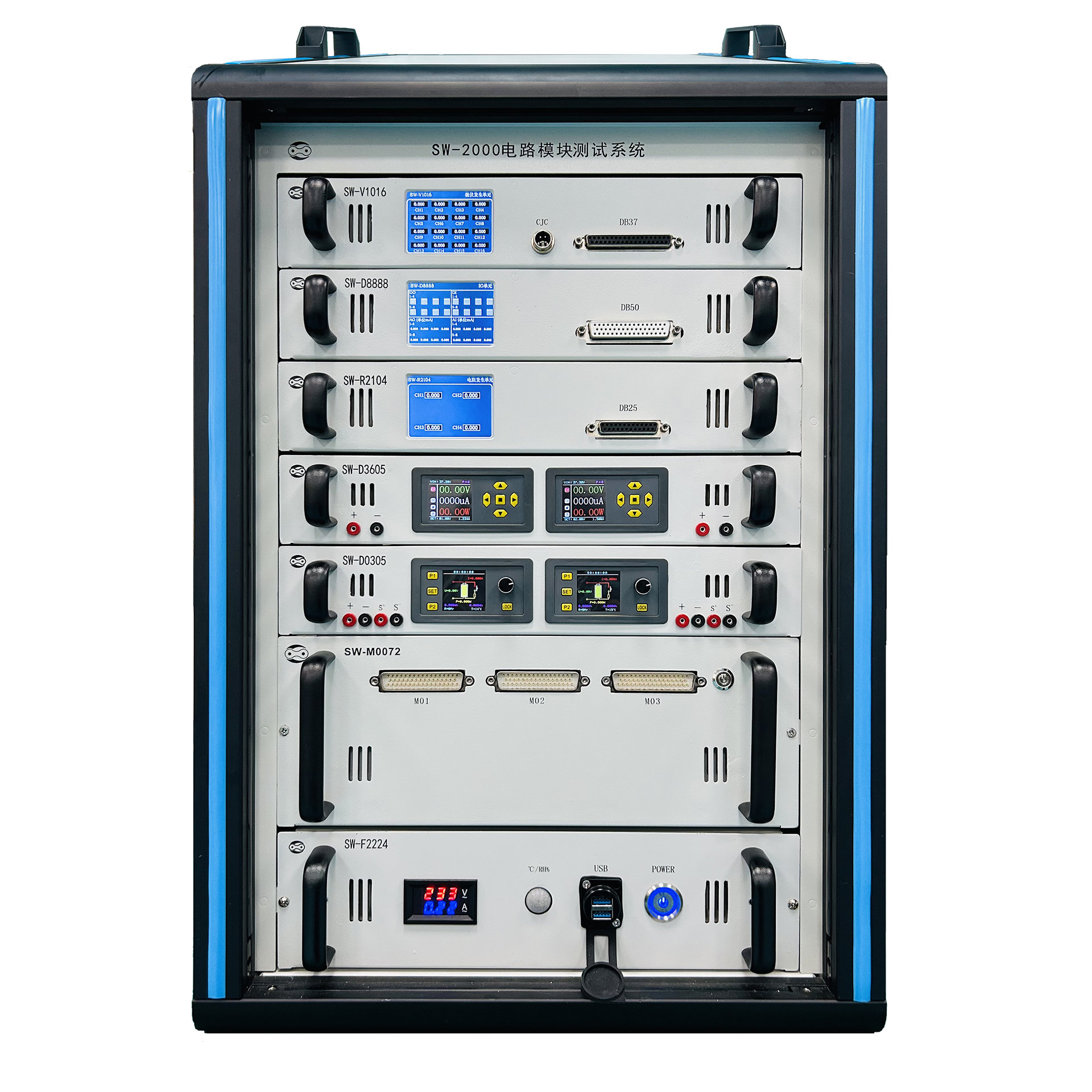

SW-2000型
产品简介
SW-2000电路模块测试系统用于测试低压（60V及以下）电路（含芯片）性能和功能的自动化系统。系统可以通过自动化方式对芯片及部分小型电路板进行测试、测量和诊断，从而快速准确地评估出测试对象的质量和性能。该系统包括硬件和软件两部分，硬件部分通常包括测试仪器、连接线缆、测试夹具等，用于连接被测对象和测试设备，实现高效高精度的测试。
详情
1.性能特点
1）适用于60V以内工作电压，对象功率不超过150W的模块。
2）一体化硬件机箱，带漏电及限压、限流保护。
3）硬件支持源、载、电压/电流/电阻/波形采集、信号发生与传感器模拟、数字DIO，基本工业通讯。
4）组态化软件，可编辑测试流程、测试项目、定义测试步骤及参数。
5）可显示测试过程数据及应用原理。
6）生成Office数据报表，利于数据转换和分析。
7）支持二次开发及提供二次开发教程。
2.规格参数（选配）
|
序号 |
名称 |
项目 |
参数 |
通道数 |
|
1 |
程控直流电源 |
电压输出范围 |
0～20/30/40/50/60V |
1～2 |
|
电流输出范围 |
0～5/10A |
|||
|
电源功率 |
0～2001000W |
|||
|
直流电子负载 |
负载电流 |
0～15A/0～30A/0～60A |
1～4 |
|
|
负载电压 |
0～200V/0～400V |
|||
|
负载功率 |
0～300W/0～500W/0～600W |
|||
|
3 |
模拟量输出 |
电压输出范围 |
0～5V/0～10V/-5～5V/-10～10V |
4～16 |
|
电流输出范围 |
4～20mA/0～20mA |
4～16 |
||
|
输出精度 |
±0.1% |
|
||
|
4 |
模拟量输入 |
电压采集范围 |
0～5/10/30/50/100/500/1000V |
2～16 |
|
电压输入类型 |
差分或单端 |
|
||
|
电流采集范围 |
4～20mA/0～20mA/0-5/10A |
2～16 |
||
|
采集精度 |
±0.1% |
|
||
|
采样频率 |
1～10Hz |
|
||
|
5 |
数字量输出 |
继电器输出 |
250VAC/30VDC/10A |
2～48 |
|
直接电压输出 |
10～30VDC/10A/23A/140W/300W |
4～48 |
||
|
6 |
数字量输入 |
输入范围 |
0～30VDC |
|
|
输入类型 |
NPN/PNP/干湿节点 |
|
||
|
输入保护 |
光耦隔离 |
|
||
|
7 |
微伏电压输出或热电偶输出 |
电压输出范围 |
±100mV～±10V |
16～32 |
|
电压输出精度 |
±0.01% |
|
||
|
热电偶输出 |
J/K/E/R/S/N/T/B/C，带冷端补偿 |
16～32 |
||
|
热电偶输出精度 |
0.1℃ |
|
||
|
8 |
高精度电流输出 |
电流输出范围 |
±25mA～±80mA |
16～32 |
|
输出精度 |
±0.01% |
|
||
|
9 |
电阻输入 |
PT100分辨率 |
±0.1℃（2线3线） |
2～16 |
|
PT100精度 |
0.5% |
|
||
|
NTC分辨率 |
±0.1℃ |
2～8 |
||
|
NTC精度 |
±0.5℃（取决于温度传感器） |
|
||
|
10 |
通讯方式 |
LAN |
|
|
|
11 |
工控机 |
I3/ |
|
|
|
12 |
显示器 |
外置 |
|
|
|
13 |
人机接口 |
光电键鼠外置 |
|
|
|
14 |
软件 |
组态测试平台软件 |
|
|
|
15 |
保护功能 |
通讯隔离、过压、过流、反极性保护 |
|
|
|
16 |
使用环境 |
-40℃～+85℃，10%RH～85%RH |
|
|
|
17 |
供电电源 |
220VAC/50Hz/1Amax |
|
|
备注：SW-2000型为以上项目的任意组合。

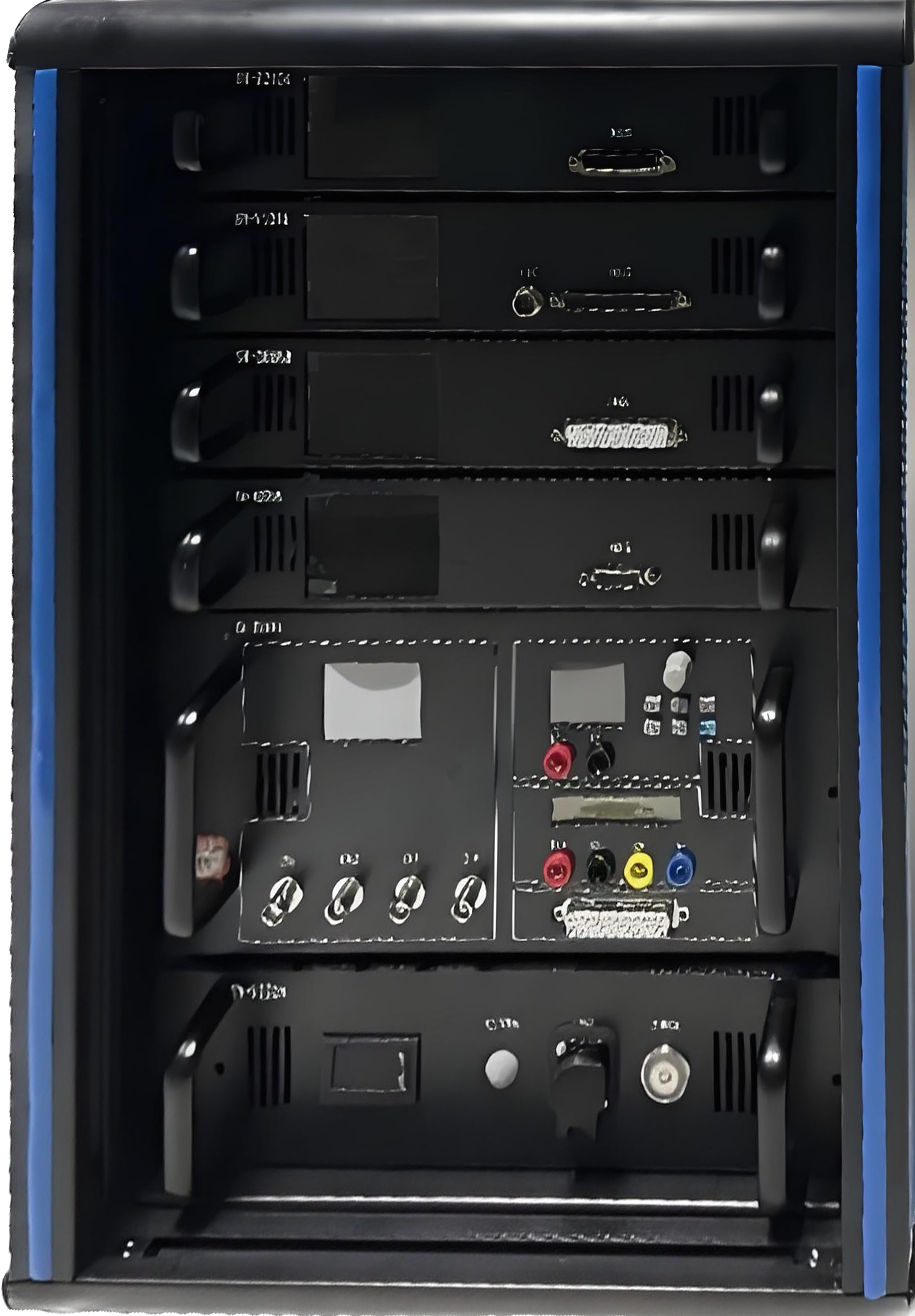

3.结构形式
1）功能单元式，支持热拔插，便于维护和升级。
2）小型结构框架（宽400*深520*高620mm），人机界面外置。
3）配置标准接线端子台，利于工程师根据需要接线。
