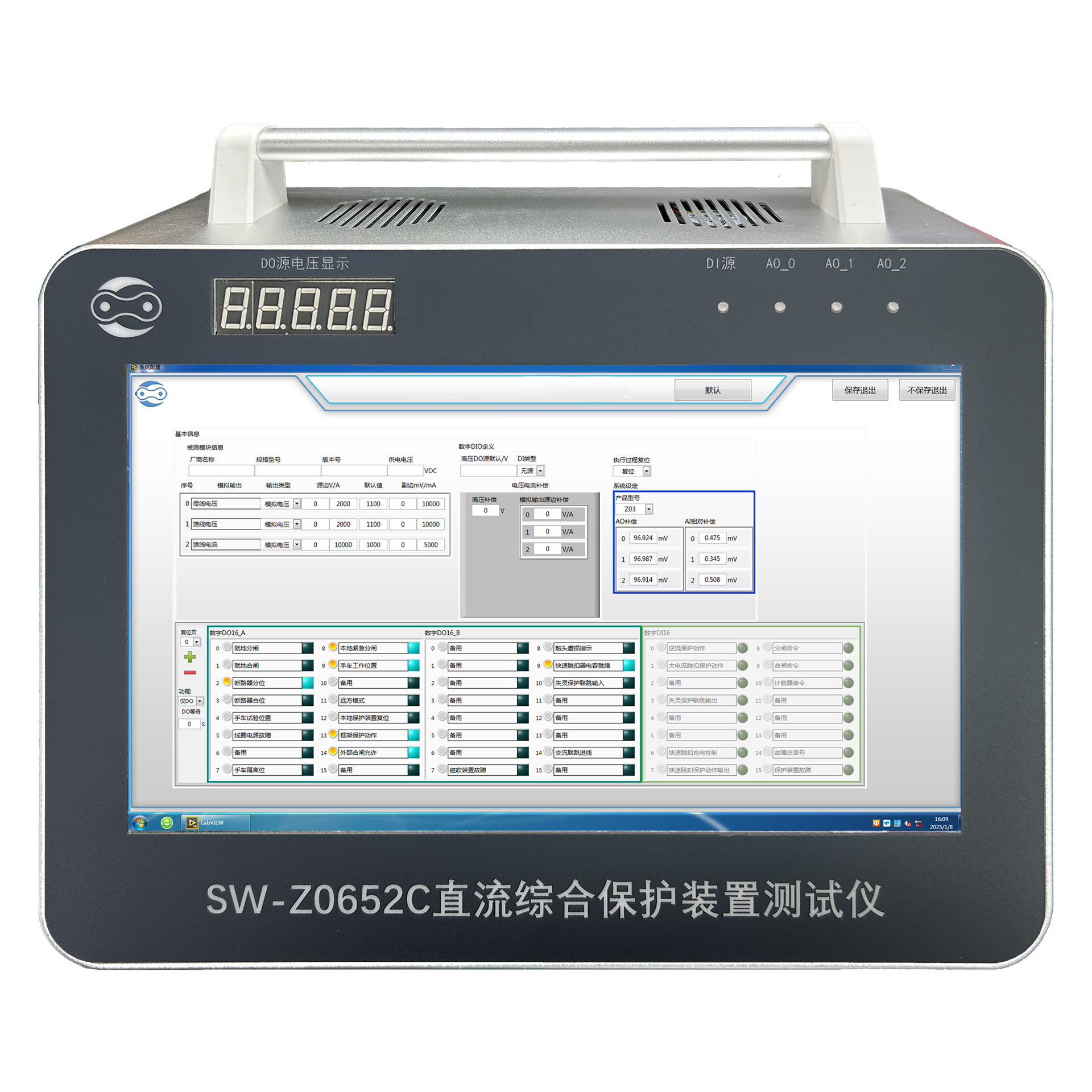

SW-Z系列直流综合保护装置测试仪

产品概述

SW-Z系列直流综保测试仪是地铁项目配套直流综合保护装置测试检测的专用工具，用于地铁直流综合保护装置的巡检、维护、检测。便携式直流综保测试仪采用便携式一体手提箱，集成计算机、模拟通道、IO通道、通讯、软件等功能，可以对综保装置进行通讯测试、模拟量输入测试、数字输入输出端口测试、保护功能测试、逻辑功能测试等多种功能。

详情

1.性能特点

1）兼容AC220V或DC220V供电，并提供就近连接直流综保的辅助电源。

2）允许针对不同类型的被测对象创建对象库。

3）支持电压型(-10V～10V)或电流型(-100mA～100mA)传感器信号模拟，输出波形响应时间最高可达2us/点。

4）直接模拟馈线电流、馈线电压、母线电压源边信号的副边信号输出。

5）多达32路开关量输出，可统一设置开关电压（10～250VDC）。

6）多达16路数字量输入，支持有源（12～300VDC）和无源节点，可定义有源DI数字翻转电平电压。

7）自定义物理信号名称与通道关联关系。

8）支持AO和DI调试示波，所见即所得。

9）支持被测对象DI的翻转电平测试。

10）内置任意波形编辑，内置常规保护曲线，支持编辑修改。

11）提供导数连续曲线生成工具和线性曲线生成工具。

12）支持动作组定义及联跳逻辑定义，测试工序自定义，一键运行和生成报表。

2.配置参数

序号	项目	通道数	参数	备注
1	模拟量输出	3	-10～10VDC或-100mA～100mA，电压精度0.05%，电流精度0.1%	模拟馈线电流、馈线电压、母线电压
2	数字DO源	1	0～250VDC，程控，精度1%，≤20W	内置，用于数字量输出的电压控制电平，可测试对象的DI电平翻转值
3	数字量输出	2*16	2组，每组16通道独立控制	输出数字DO源模拟值
4	数字量输入	16	支持有源和无源节点	有源支持0～300VDC
5	RJ45	1	标准TCP网络通讯	测试网络通讯是否正常
6	RS485	1	485通讯	测试串口通讯是否正常
7	模拟量采集	16	高速AI	0～300V兼容
8	可编程DIO	10	高速DIO	双向（定制功能）
9	辅助电源	1	输入电源制式，可直连对象	简化被测对象供电
10	计算机		I7,8G内存，1T机械硬盘 USB: 2.04+3.02，HDMI+VGA，LAN*2，RS232/RS485
11	显示器		嵌入式IPS 13.3寸液晶屏幕（1920*1080）
12	人机接口		一体嵌入触控键盘
13	运输与贮存		-10℃～40℃，10%RH～90%RH ，无凝露
14	工作环境		10℃～35℃，30%RH～80%RH，无凝露
15	供电电源		220VAC/50Hz/1A，兼容220VDC

3.测试精度

序号	项目	参数	备注
1	模拟量输出精度	电压0.05%/电流0.1%
2	数字DO源控制精度	1%*Fs	统一数字DO源（250Vmax）
3	AO最高速度	2us/点	波形发生时
4	时序测试精确度	0.01ms	进行跳闸保护时
5	联调逻辑测试精确度	0.02ms	进行联调功能测试时

4.测试项目

序号	项目	参数	备注
1	IO通断电压测试	自动找寻IO通断电压点	不在指定范围内则告警，记录测试电压和输出状态值。
2	通讯测试	测试被测综保是否能ping通	网络通讯测试
3	正反向电流保护	Imax+、Imax++、Imax-、Imax--	发送设定好的电流，发送后检测是否有快速断路器动作。
4	电流变化率保护	DDL+Delta I、DDL+Delta T	在连续的时间内发送设定好的电流（发送数据刷新率不低于10us），发送后，检测在预设的变化电流情况下，是否有快速断路器动作。
5	电压保护	U line max、U line min	发送设定好的电压，发送后检测是否有快速断路器动作。
6	阻抗保护	Z	发送设定好的阻抗Z来模拟阻抗故障。
7	热负荷保护	In/Tau	设定符合热保护的模拟量值，等待指定事件后，检测是否有快速断路器动作。
8	自动重合闸功能	配置式DIO	正常操作断路器合闸时，能对线路进行测试，线路正常允许合闸，如线路存在持续性故障，是否闭锁合闸。
9	防跳功能测试	配置式DIO	模拟故障，检测是否有重合闸。
10	线路测试功能	压降测试	模拟母线电压，馈线电压，产生故障压降，测试断路器是否合闸。
11	防闭合功能	DeltaU	模拟线路电压与母线电压故障参数，测试断路器是否合闸。
12	联跳功能	配置式DIO	模拟工作位置，测试装置是否发出脉冲或持续的联跳信号。

5.结构形式

序号	项目	直流综合保护装置测试仪

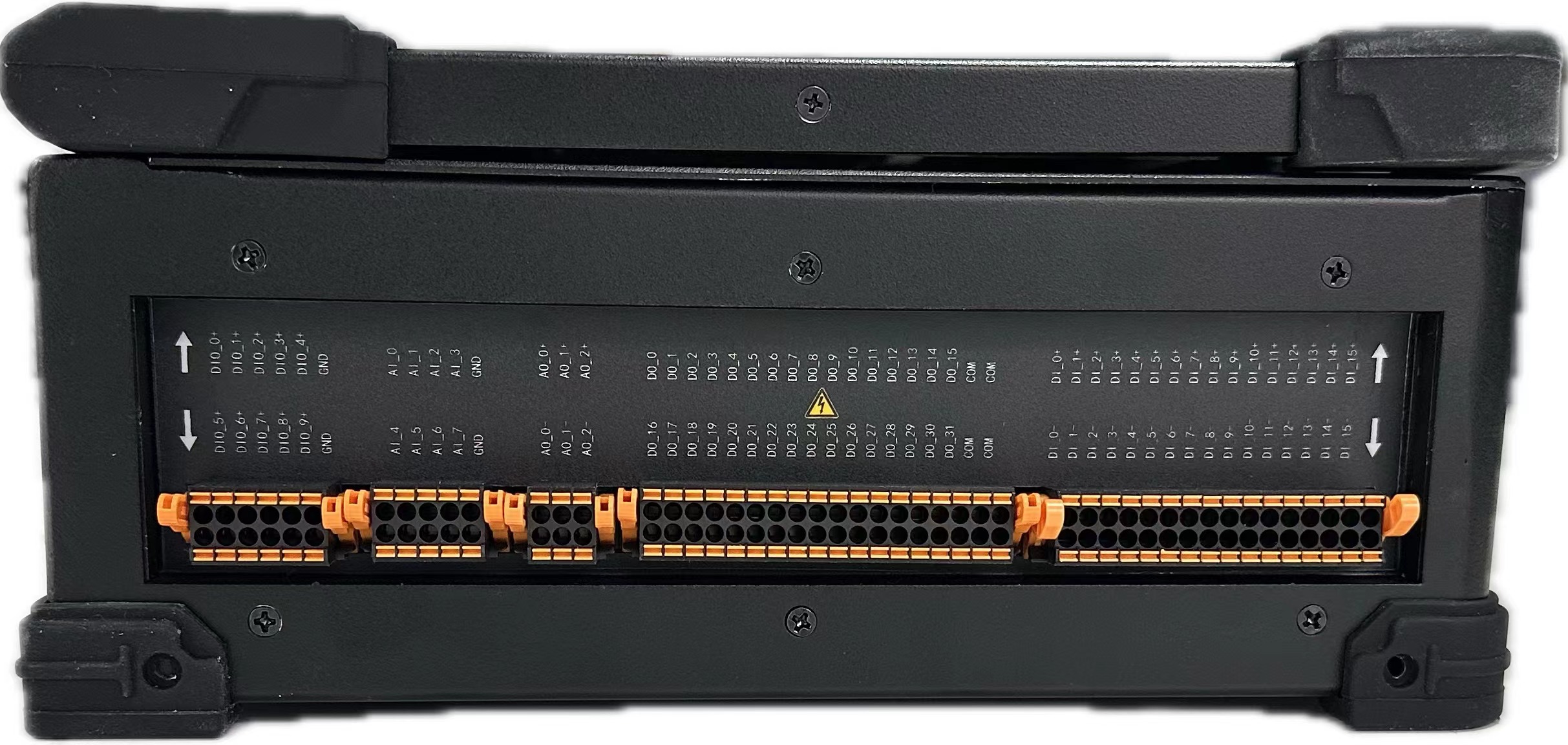

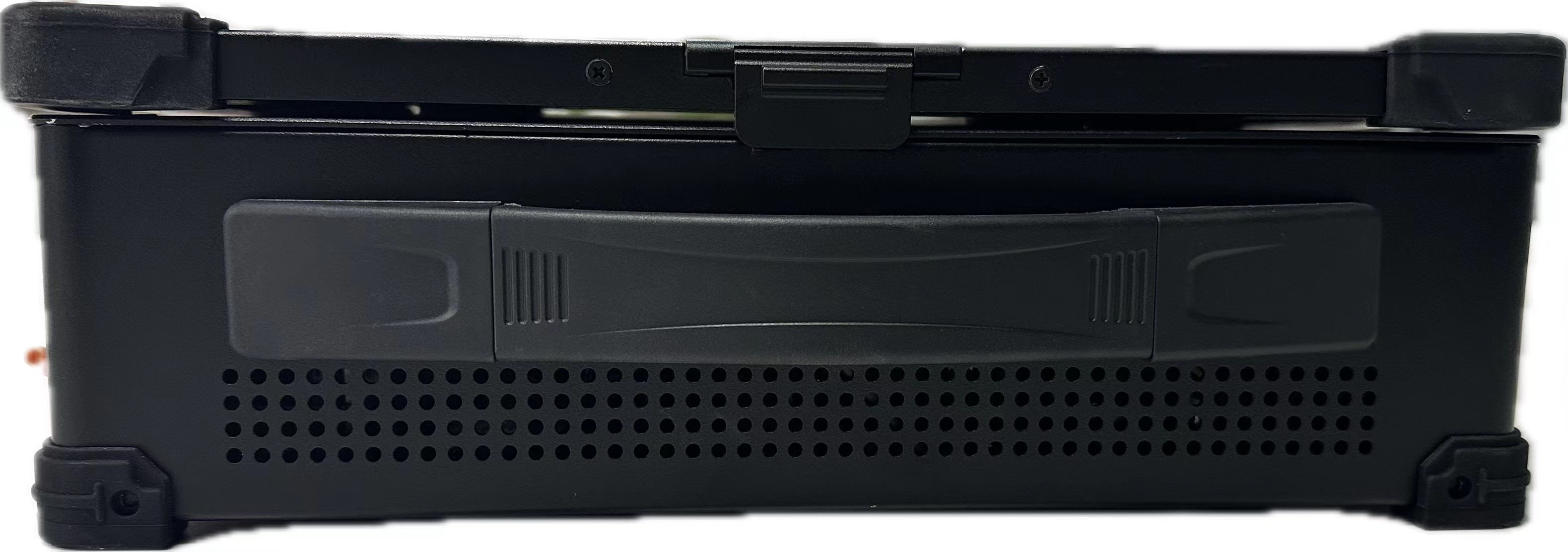

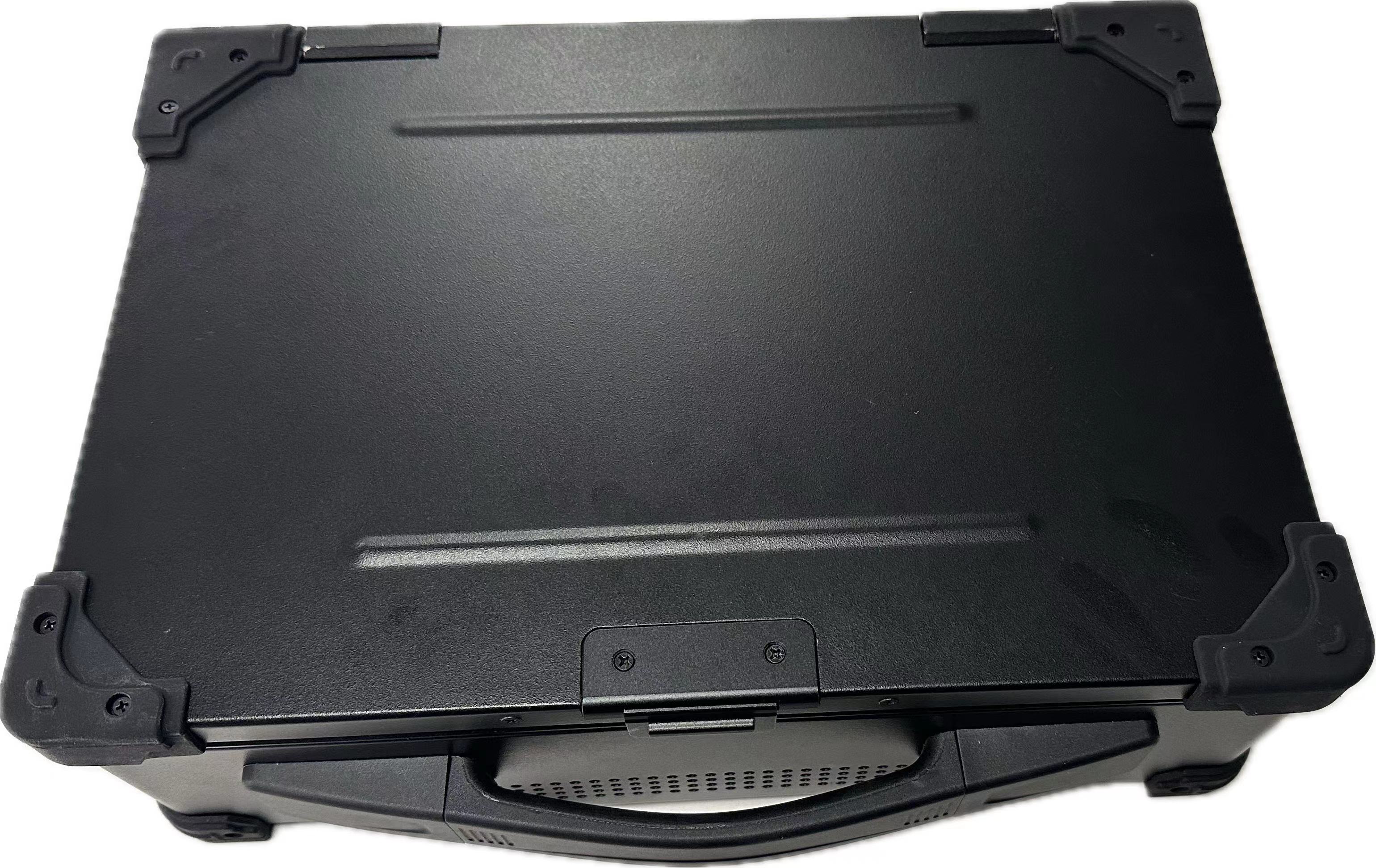

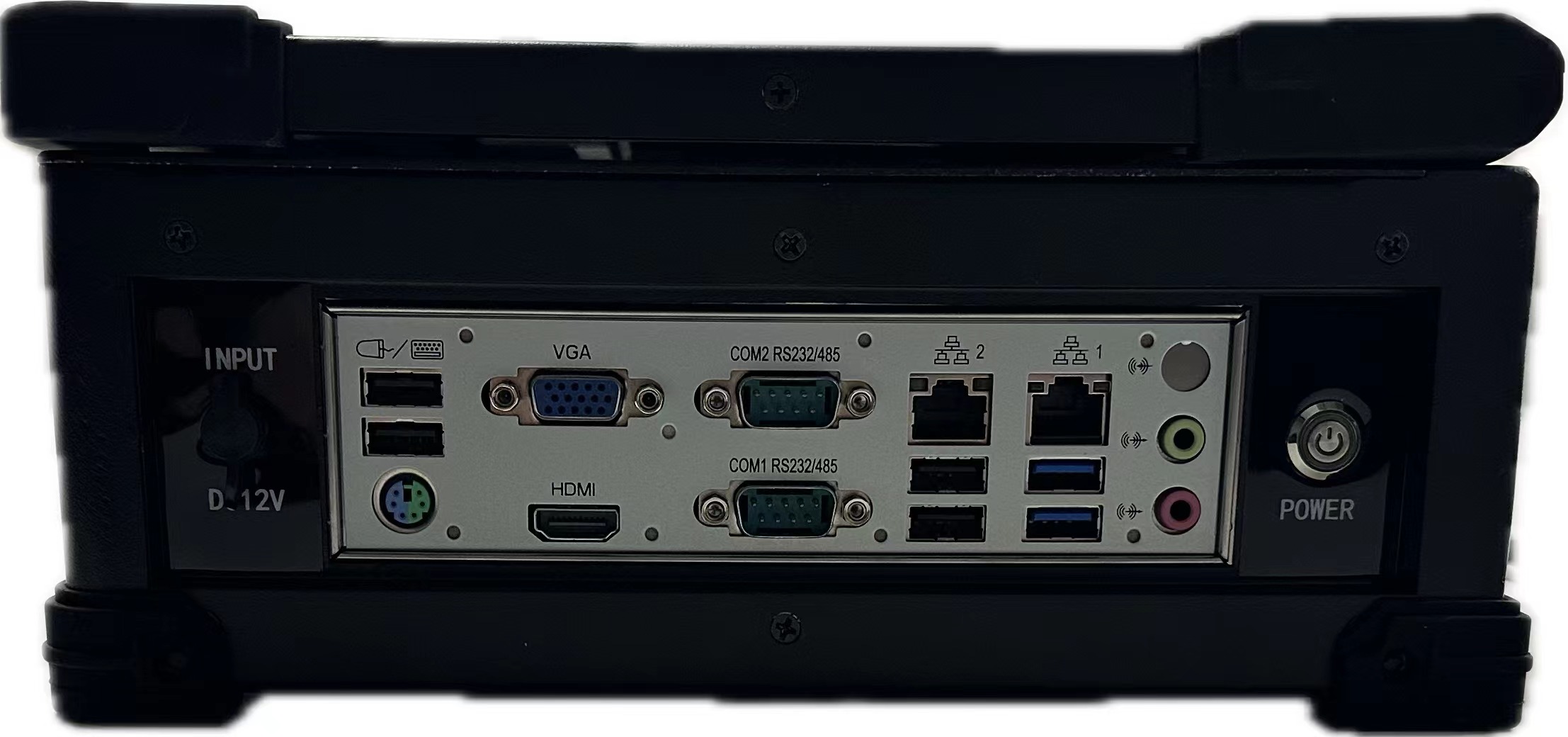

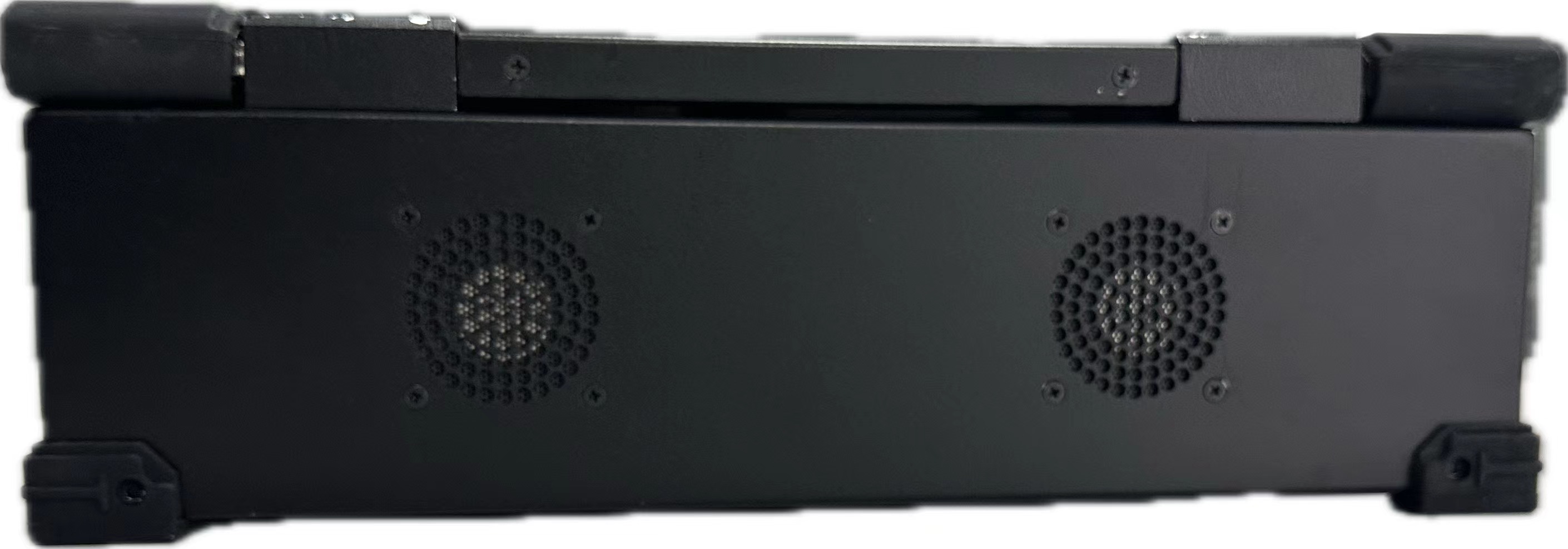

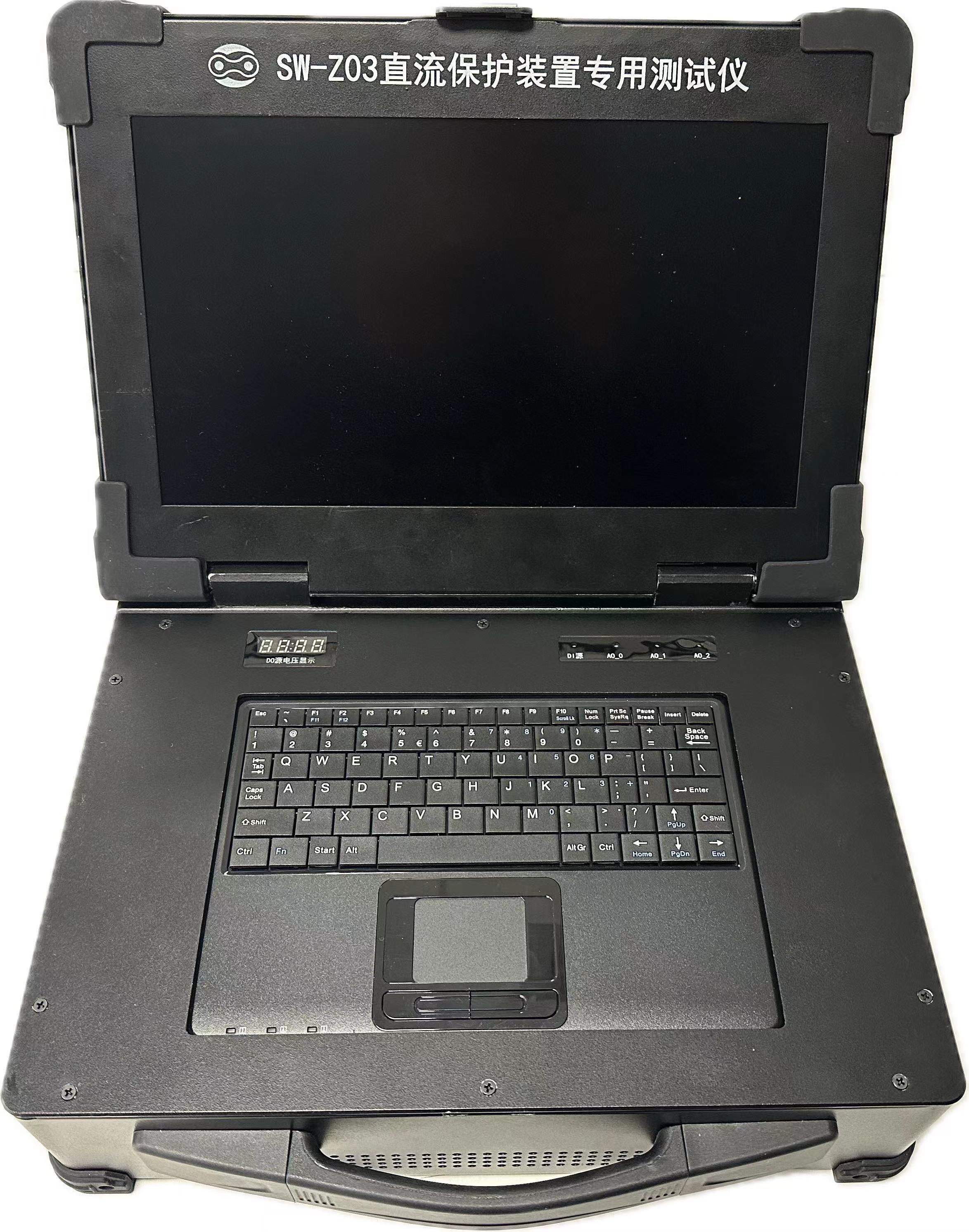

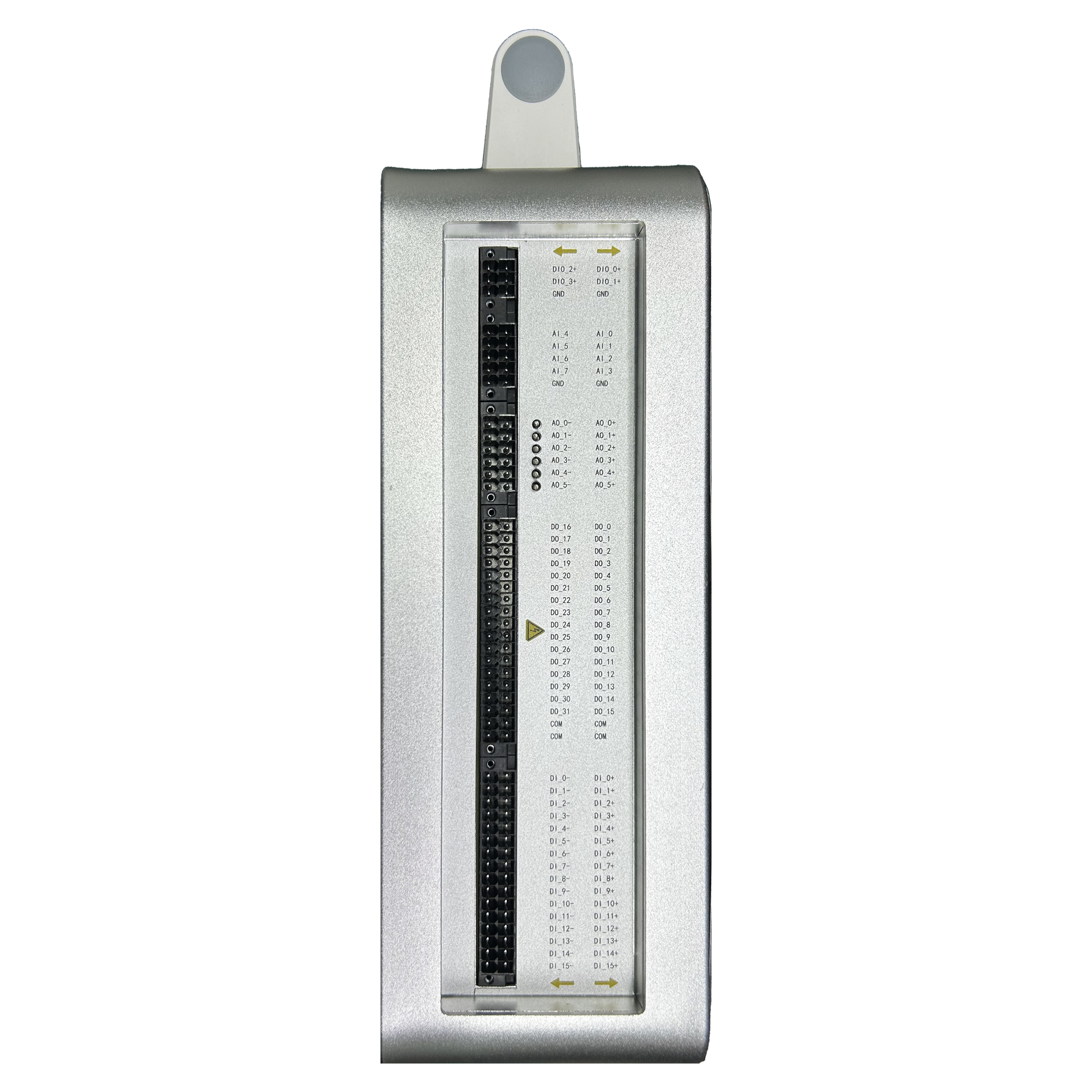

1	外观
2	尺寸(WDH)	450340180mm
3	重量	5Kg
4	特点	便携手提箱，内附配套线缆及工具
5	应用场景	直流综合保护装置巡检/维护及出/入厂测试
