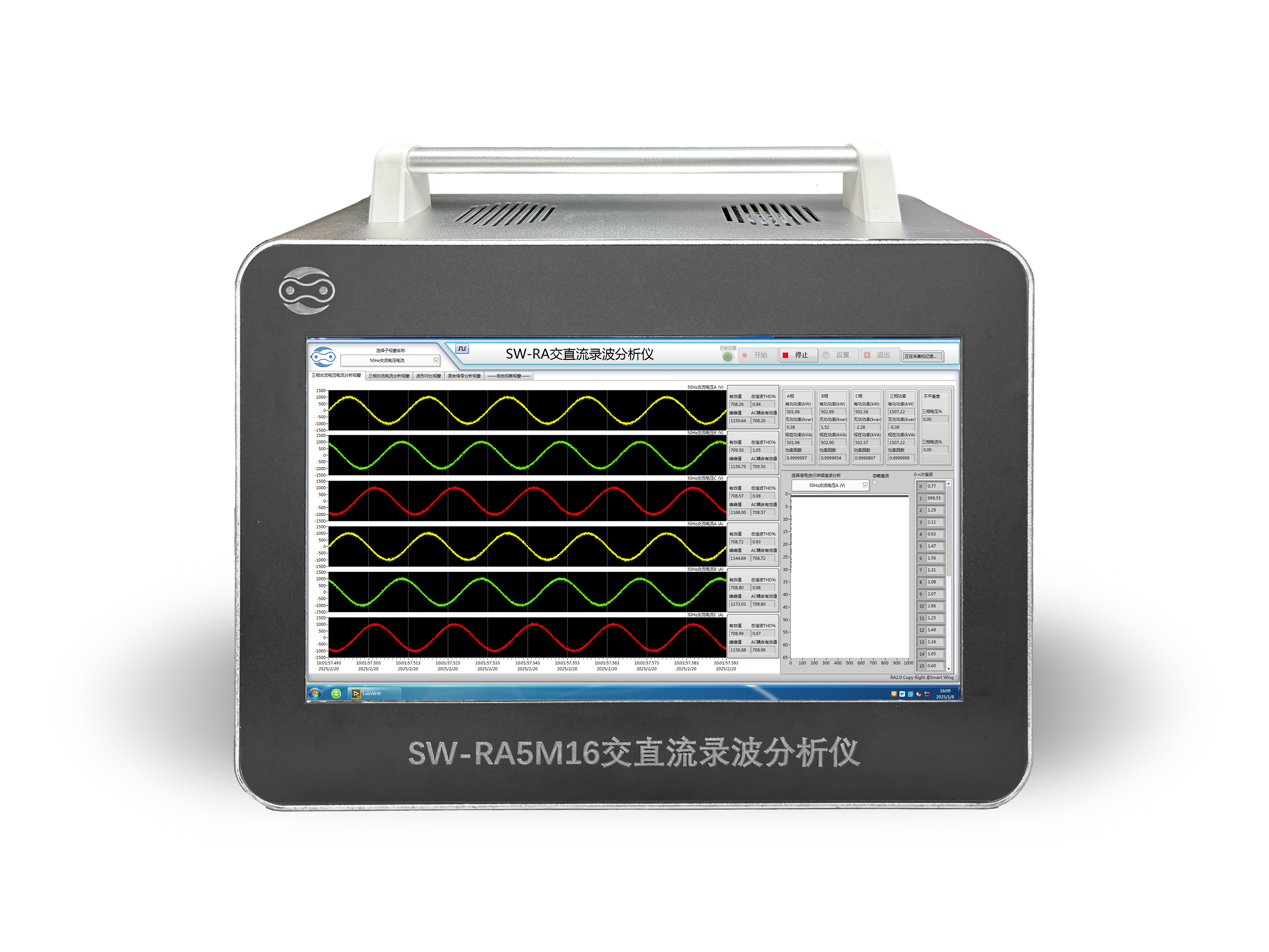

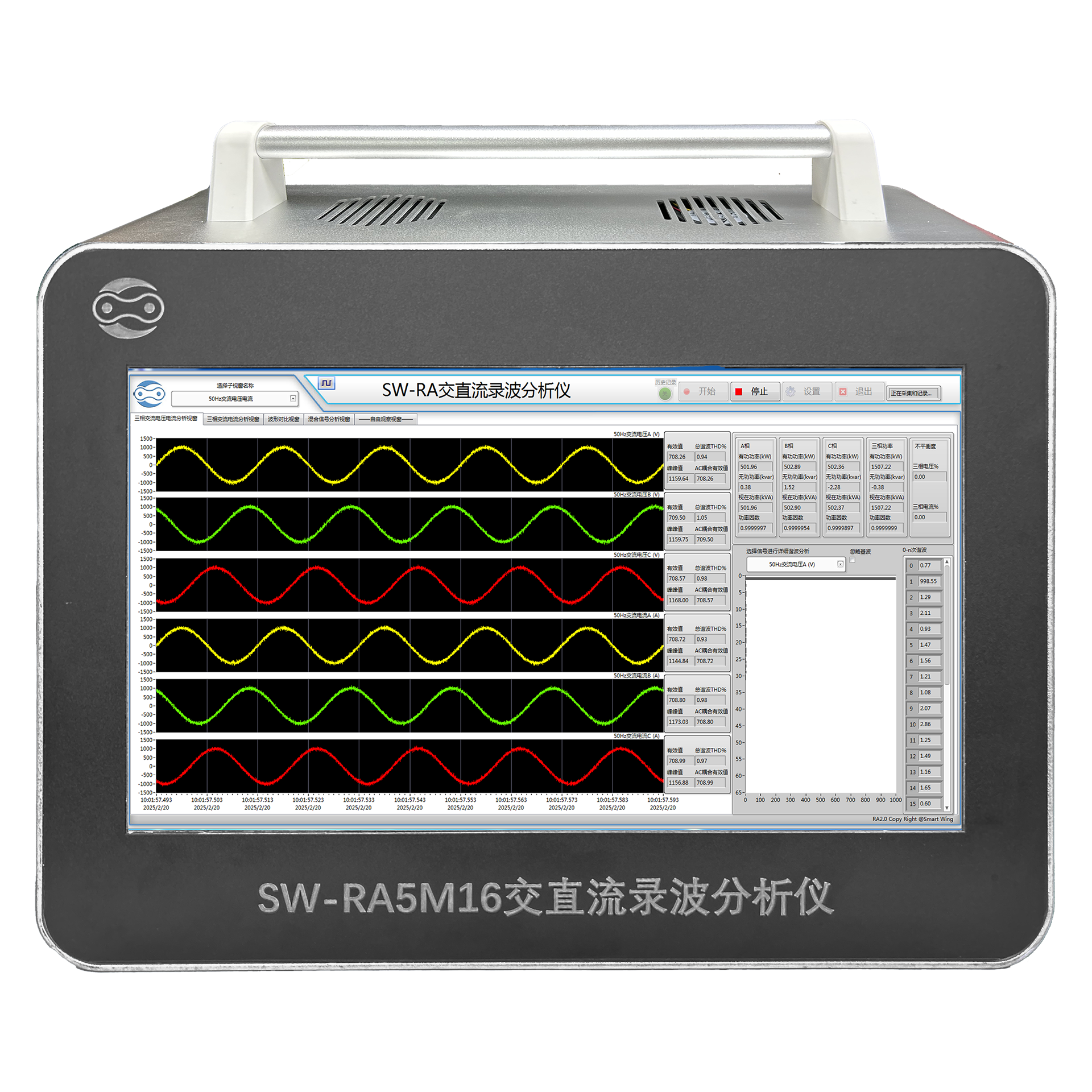

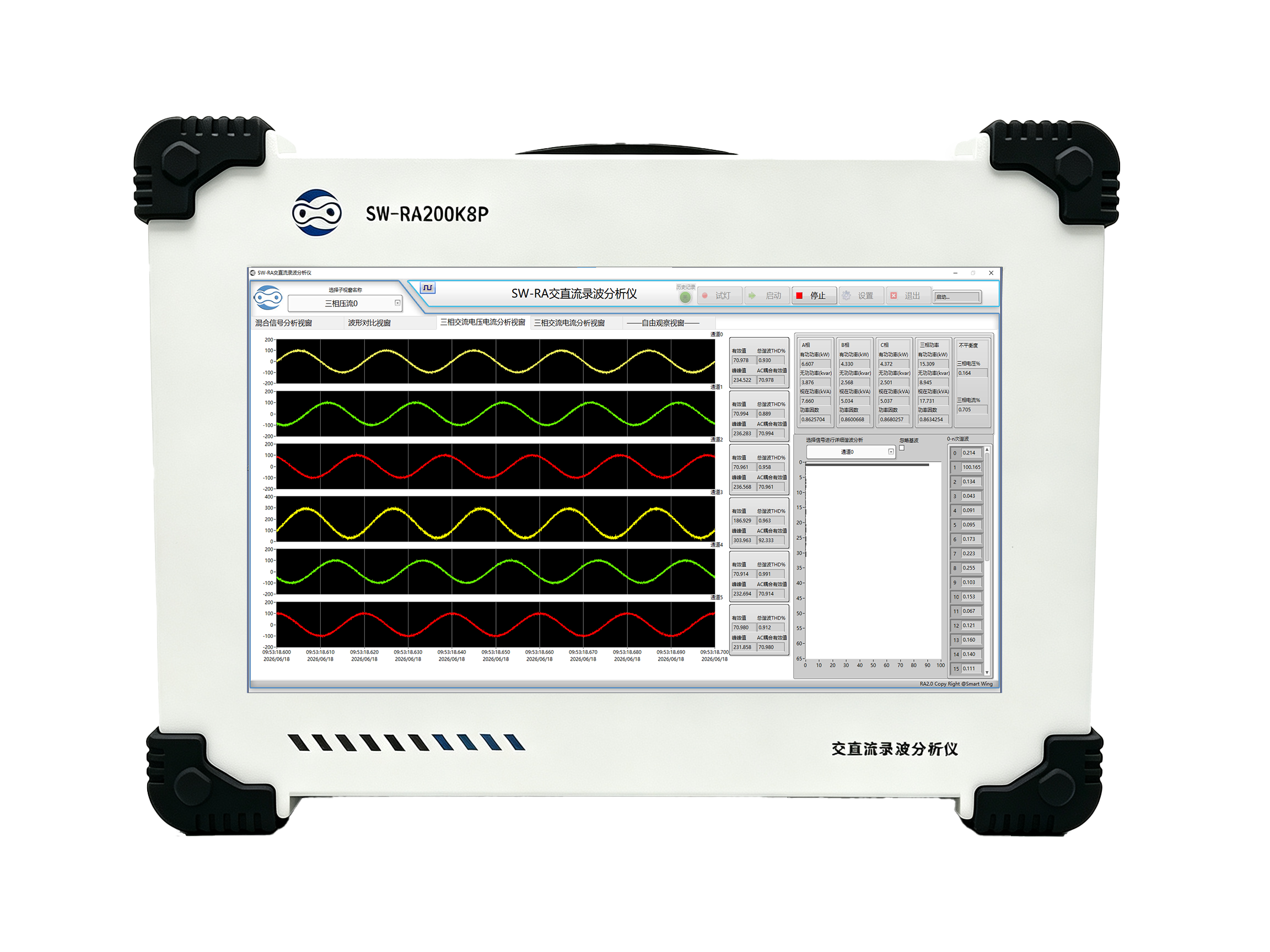

SW-R系列多通道交直流录波分析仪

产品概述

SW-R系列多通道交直流录波分析仪是用于低中压交直流电压、电流实时数据监测、记录和分析的专用仪器,被广泛应用于电网录波及电能质量监测、电力电子测试和试验记录等行业领域。

详情

1.性能特点

1) 单通道时最高速5M（0.2us/点）。

2) 16通道运行时最高100k/通道（10us/点）。

3) 支持根据所监测的信号范围选配电压、电流传感器，副边以同轴传输线进入系统。也可选配高速高压差分探头或高速电流探头。

4) 支持设备级联，同步触发采样，并提供合并分析工具。

5) 提供五类视窗界面：三相交流电压电流分析视窗、三相交流电流分析视窗、对比波形视窗、混合信号分析视窗、自由观察视窗。每类视窗界面均可自定义四组同步实时观察组合。

6) 所有通道内置自动增益补偿，同时提供计量互感器/传感器误差线性修正系数。

7) 提供放大视窗功能，精确同步定位波形数据。

8) 支持电池充放电电量统计。

9) 对每路单相交流信号实时计算有效值、AC耦合有效值（纹波）、峰峰值（Vpp）、总谐波THD%。

10) 对三相交流电压电流信号实时计算有功功率、无功功率、视在功率、功率因数、正序/零序/负序电流。

11) 对三相交流电流信号实时计算正序/零序/负序电流、三相不平衡度。

12) 谐波分析次数自定义，最高不限制（取决于采样频率），可选择单路信号进行详细谐波分析。

13) 支持对每路信号的频率追踪和进出支路的效率追踪。

14) 对直流信号实时计算当前值、有功功率。

15) 对数据记录进行精度设置、储存。

16) 对历史记录进行实时提取，分段截取和单独存储成excel。

17) 默认提供两路可同步的任意波发生器，选配功率放大器。

18) 默认提供8路可编程DIO，选配功率放大器或矩阵开关。

2.规格参数

序号	类型	SW-RA1M16	SW-RA5M16	SW-RS32k32	SW-RS256k16	SW-RS10M08
1	通道数	16通道	16通道	32通道	16通道	8通道
2	采样范围	±2.5V/±5V/±10V	±±2.5V/±5V/±10V	±10V	±10V	±1.25V/±2.5V/±5V/±10V
3	采样率	16bit（1MMax/1h，多通道共享采样率,10k/16h）	16bit（5MMax/1h，多通道共享采样率,50k/16h）	24bit（同步32k/通道）	24bit（同步256k/通道）	16bit（同步10M/通道）
4	采样精度	0.05%（电压）	0.05%（电压）	0.05%（电压）	0.05%（电压）	0.05%（电压）
5	传感器精度	选配不同精度和响应速度传感器。

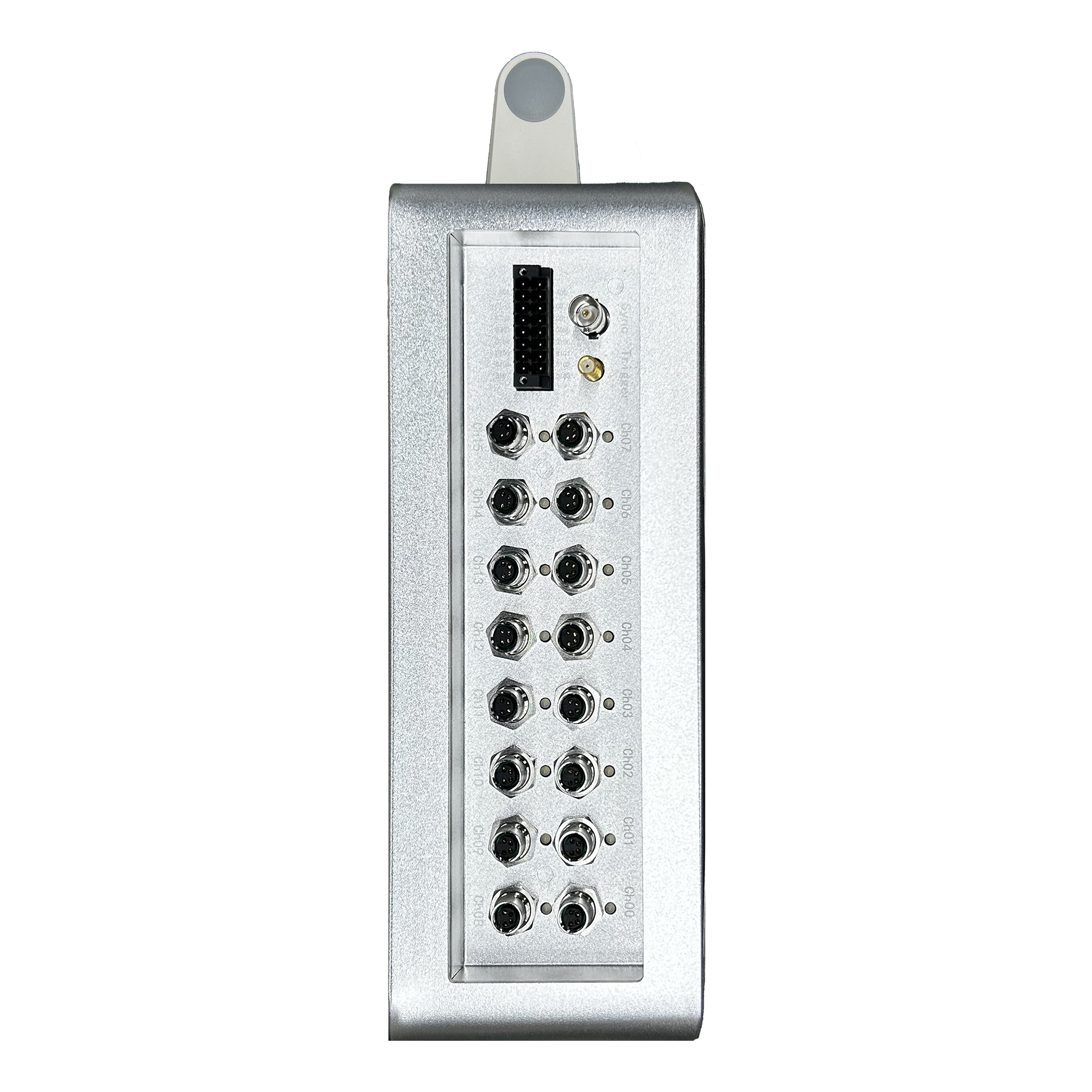

6	接线端子	4芯屏蔽电缆，含传感器供电（±15V）
7	同步与触发	支持，可指定任意机做主机
8	任意波	2路同步任意波，速率高达3M，支持0～5V/10V（可±）四种模式 1路0～10M的PWM波	2路同步任意波，速率高达3M，支持0～5V/10V（可±）四种模式 1路0～10M的PWM波	1通道: 0～100kHz,占空比:0～100% 1通道: 同上（无多机并联同步触发时）	1通道: 0～100kHz,占空比:0～100% 1通道: 同上（无多机并联同步触发时）	无
9	同步	1	1	1	1	1
10	触发	1	1	1	1	1

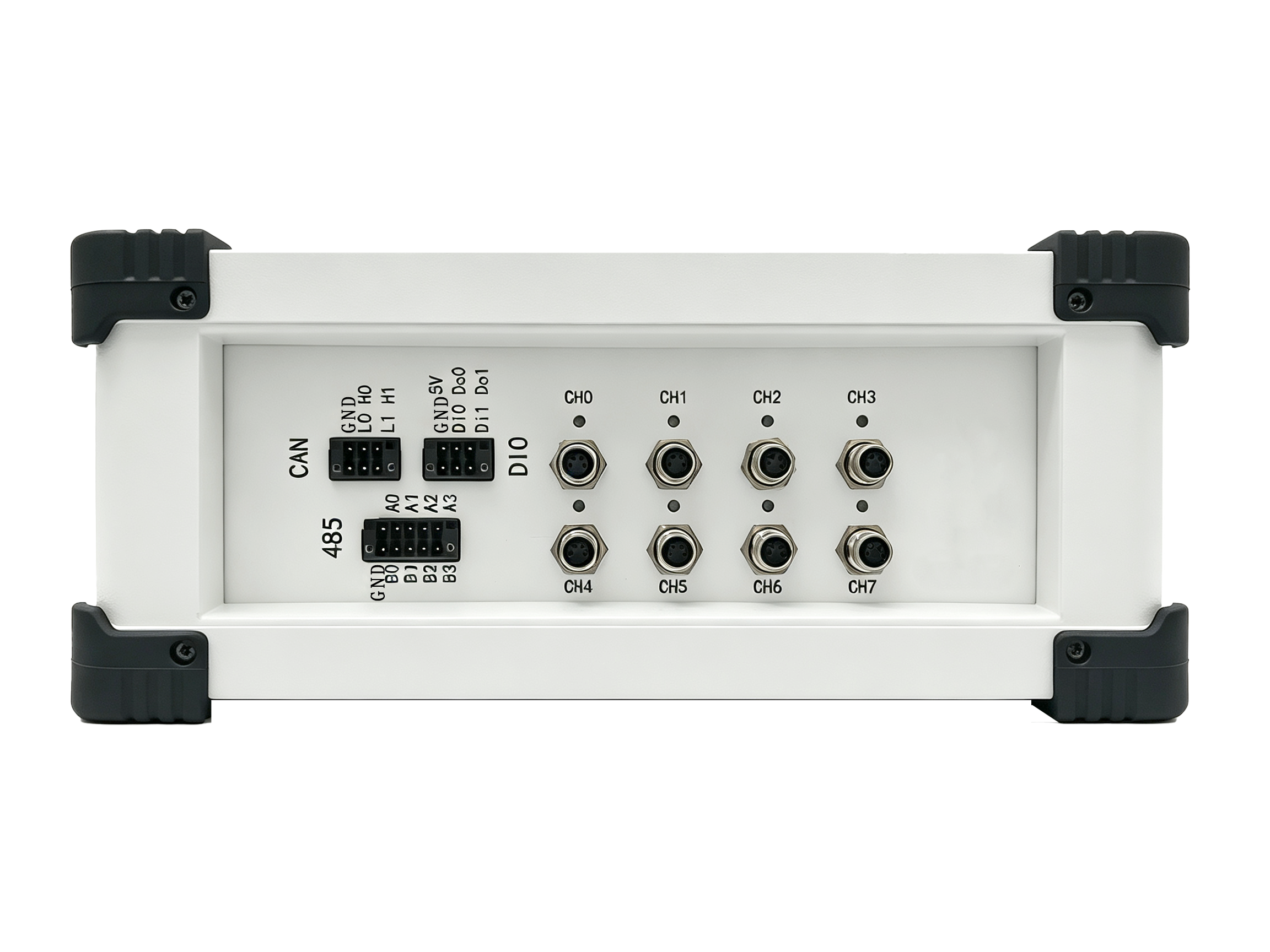

11	数字DIO	8路（配置式）	8路（配置式）	4（配置式）	4（配置式）	32路（配置式）
12	计器/频率计	2（配置式）	2（配置式）	1（配置式）	1（配置式）	无

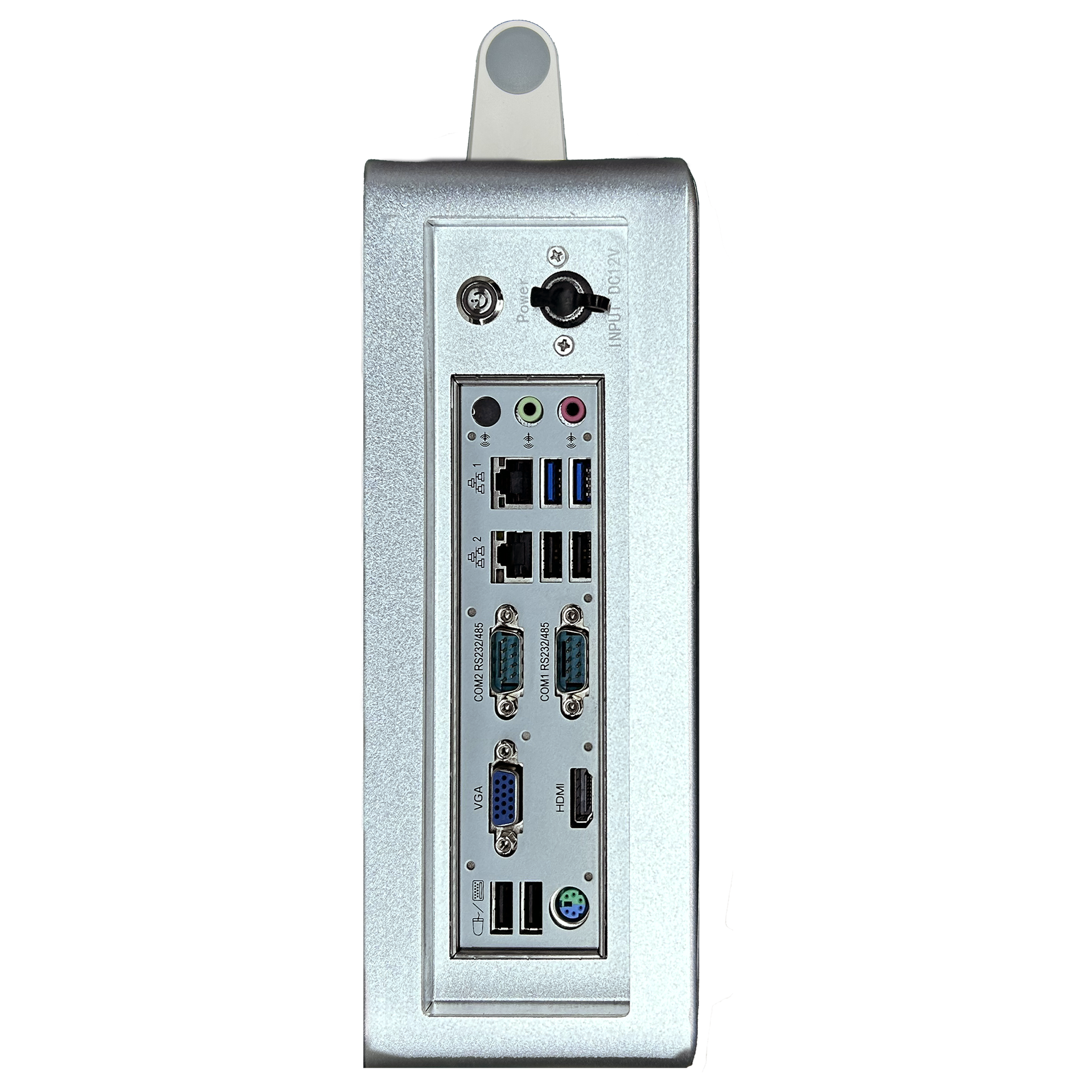

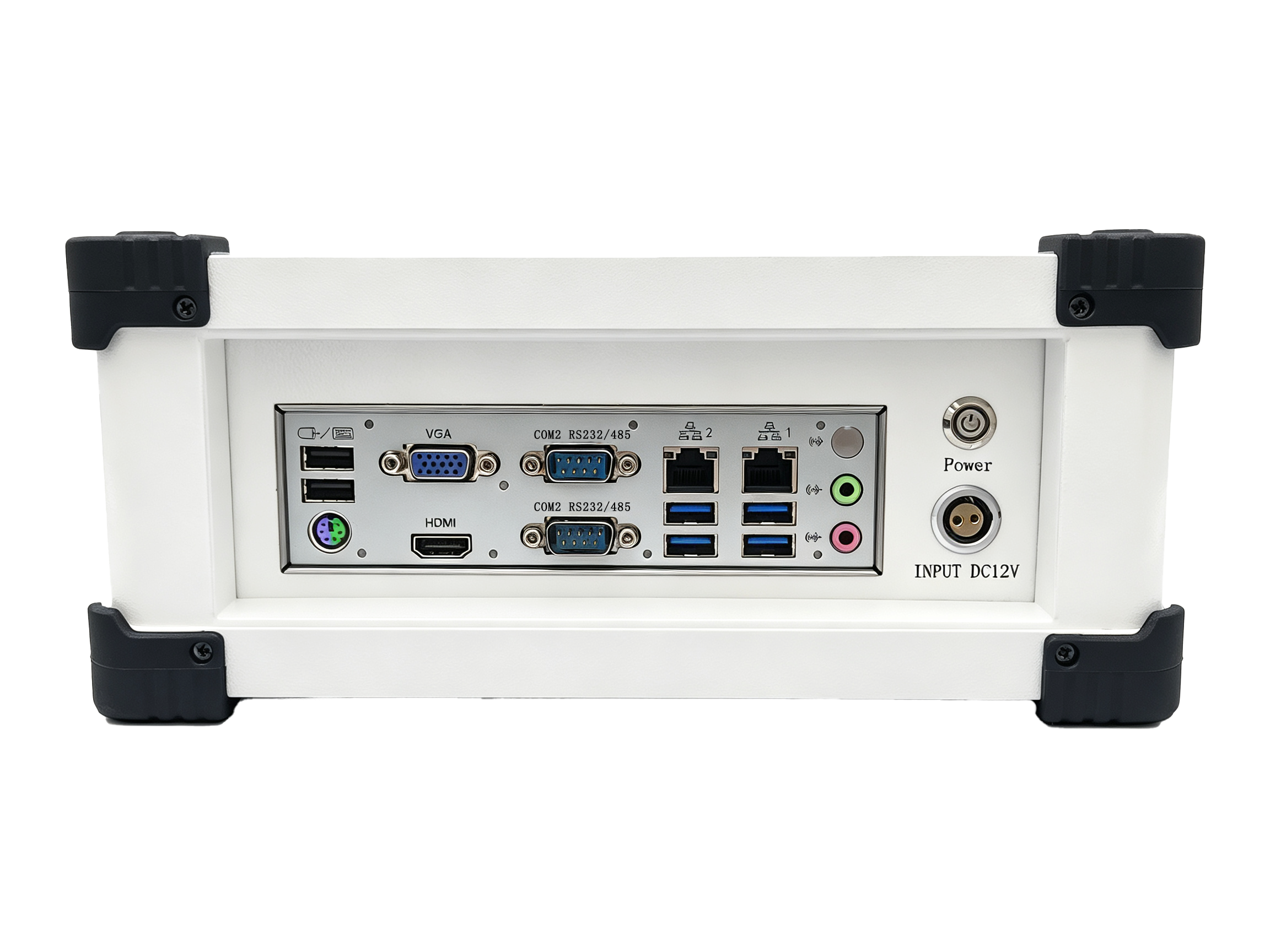

13	计算机	I7,8G内存，512G固态+5T机械硬盘（数据）+5T机械硬盘（备份） USB: 2.04 3.02，HDMI+VGA，LAN*2， RS232/RS485
14	显示器	嵌入式IPS 13.3寸液晶屏幕（1920*1080）
15	人机接口	一体嵌入触控键盘
16	运输与贮存	-10℃～40℃，10%RH～90%RH ，无凝露
17	工作环境	10℃～35℃，30%RH～80%RH，无凝露
18	供电电源	220VAC/50Hz/1Amax

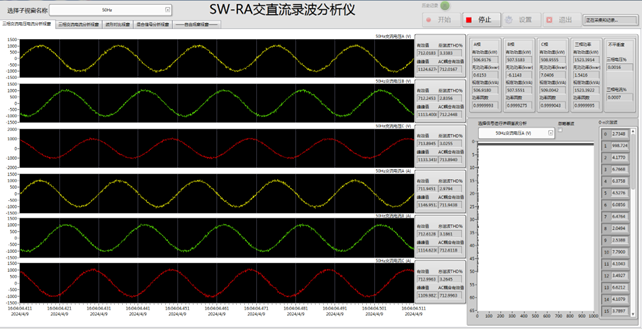

4.运行界面

6.结构形式

序号	项目	多通道交直流录波分析仪
1	外观
2	尺寸(WDH)	450340180mm
3	重量	5Kg

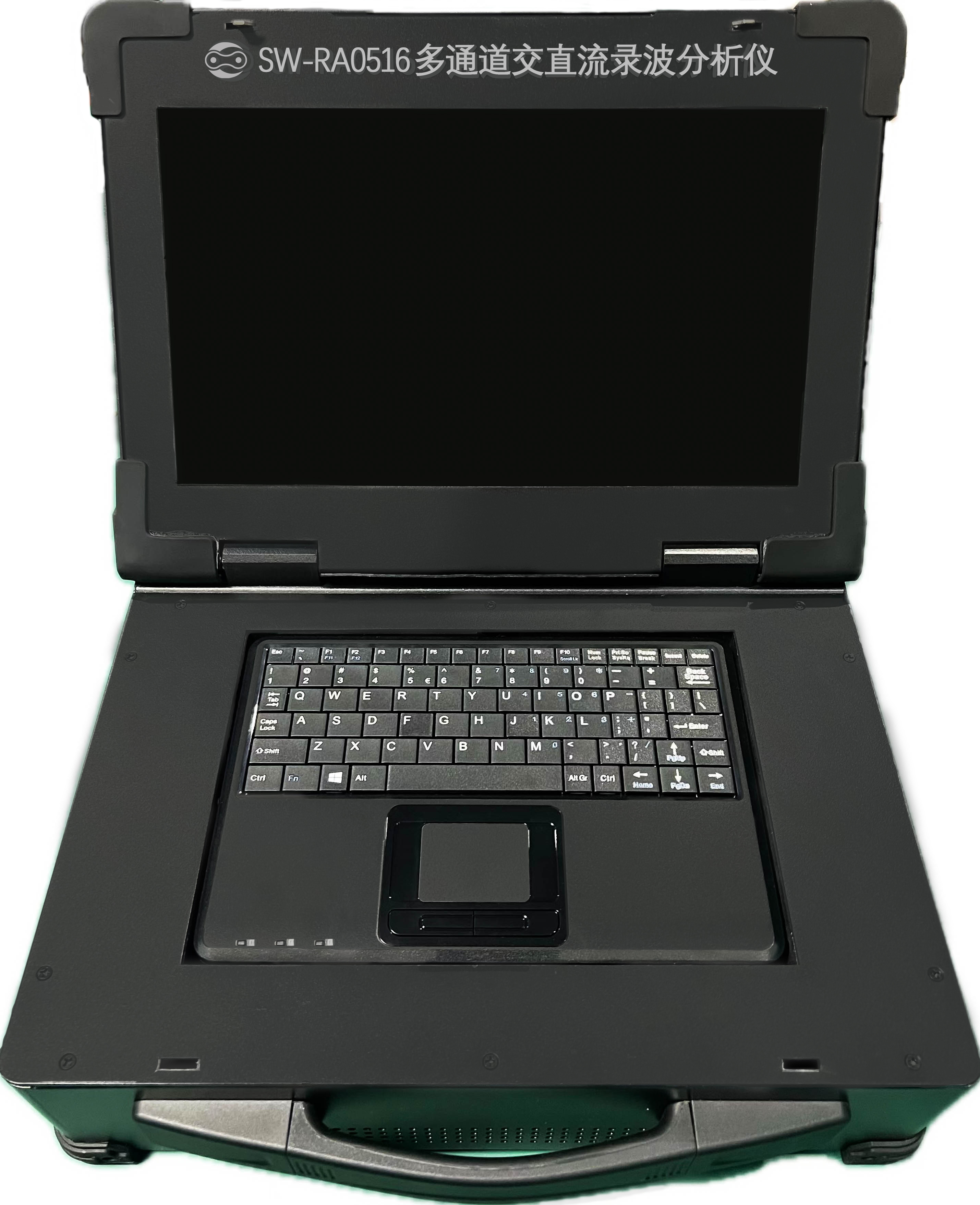

4	特点	便携手提箱，内附配套线缆及工具
5	应用场景	电能质量在线录波分析、故障告警录波、试验持续性录波
