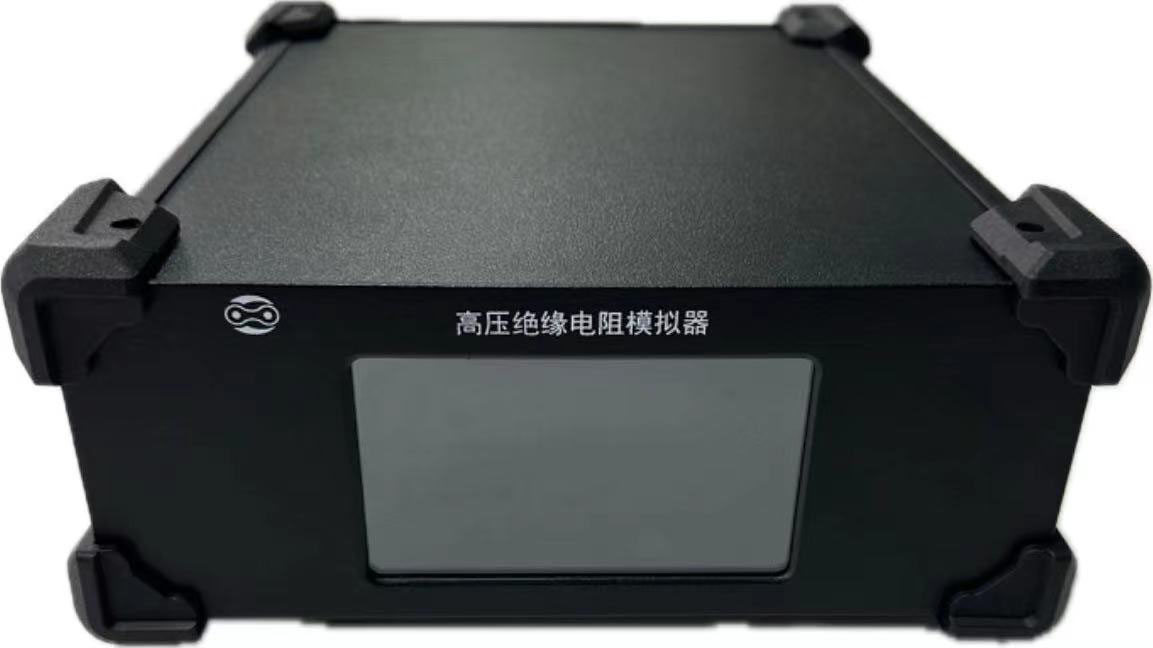

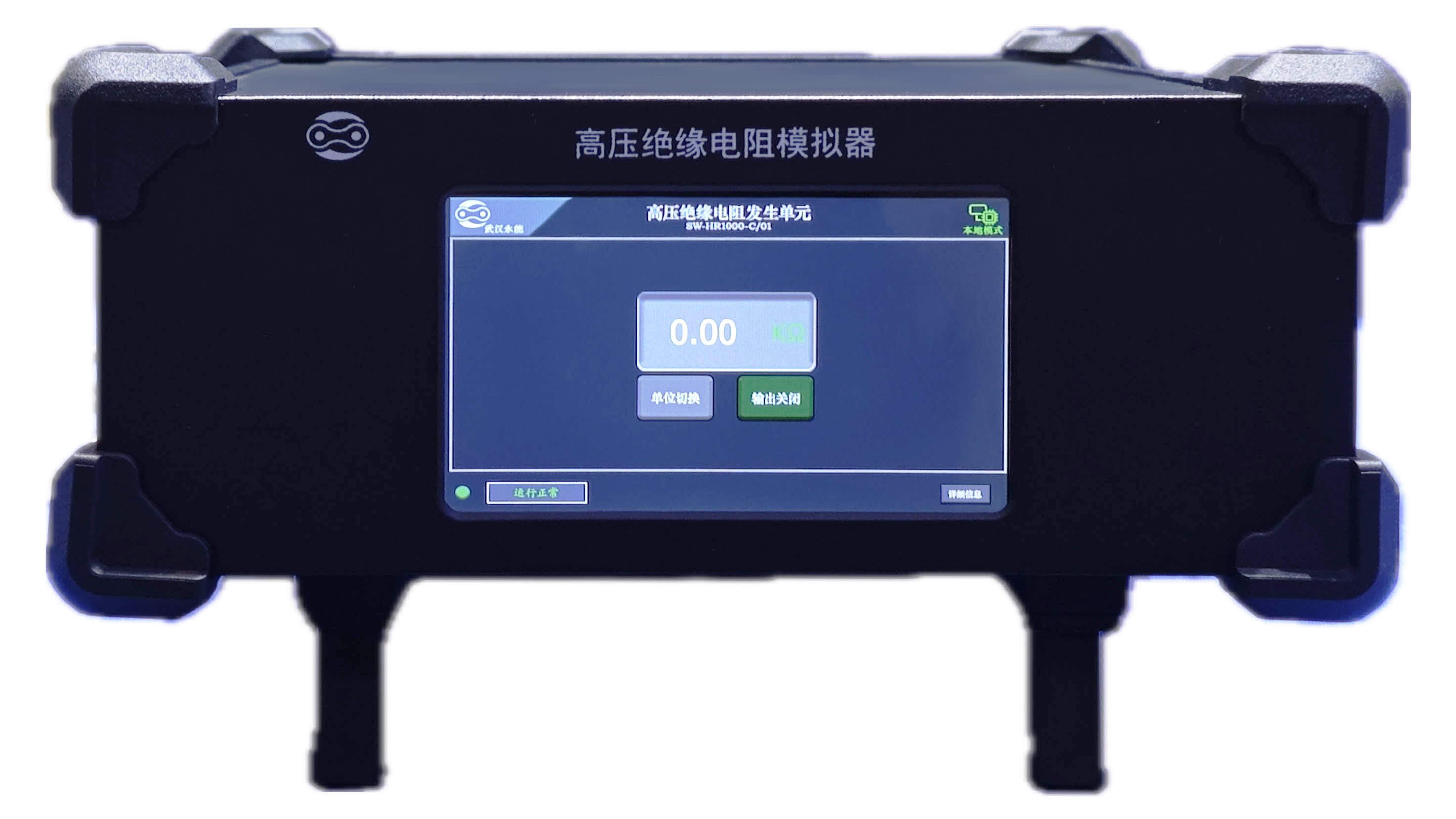

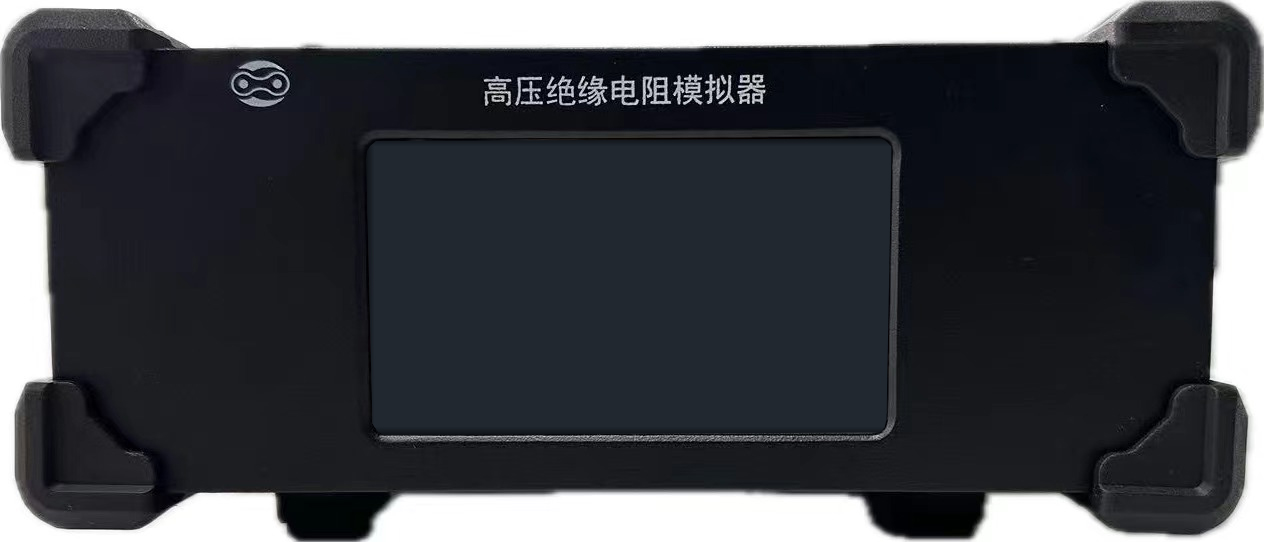

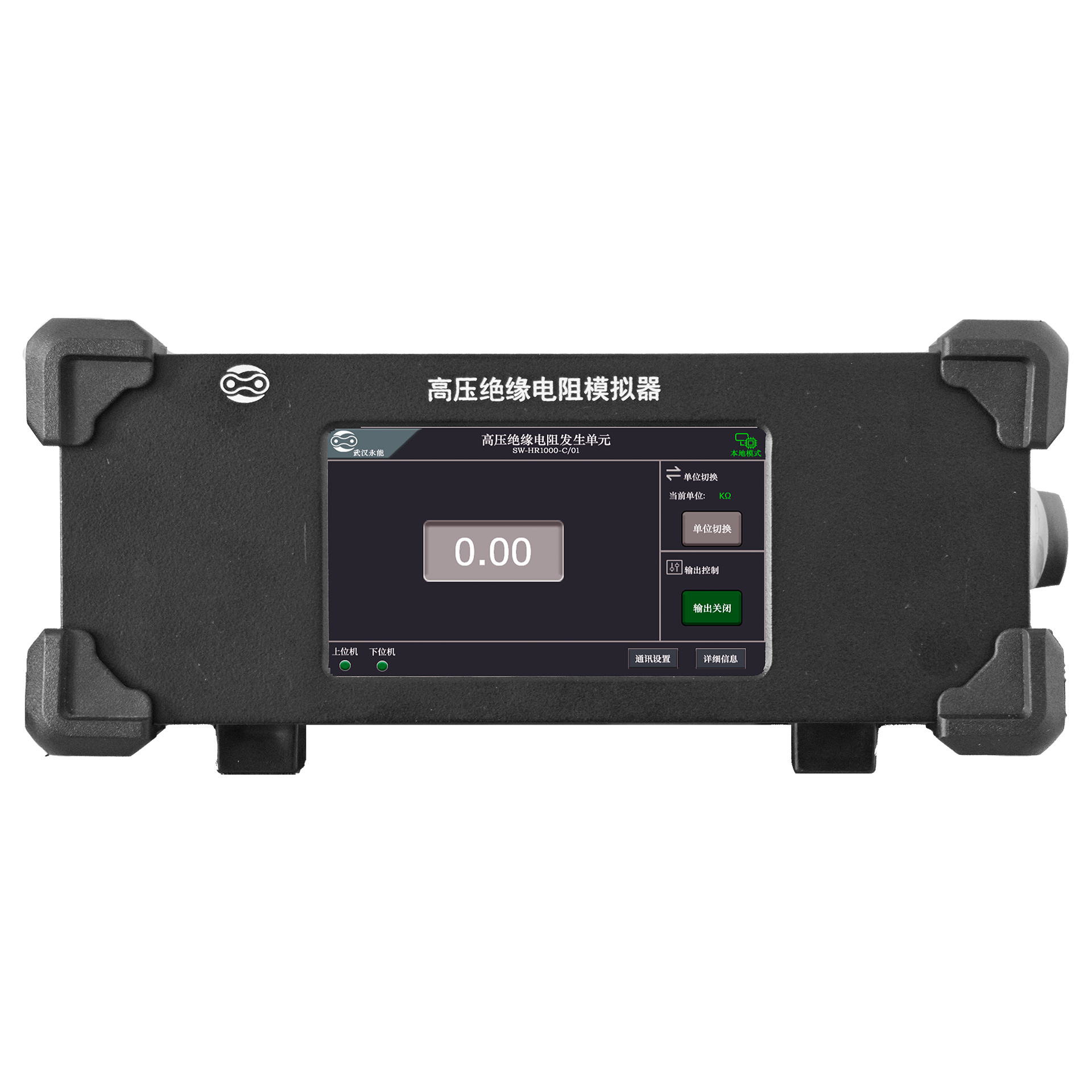

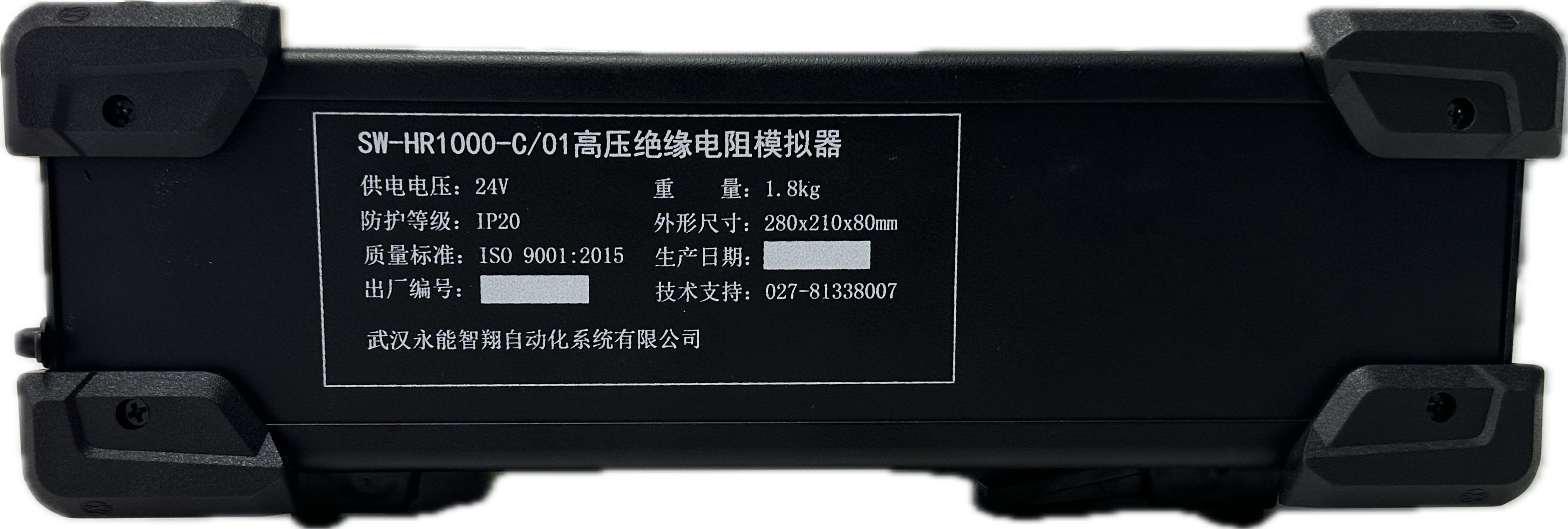

SW-H系列高压绝缘电阻模拟器
产品简介
SW-H系列高压绝缘电阻模拟器是用于在线绝缘监测设备、绝缘电阻模拟。纯电阻网络模拟，电阻矩阵开关耐压高达4000V，控制回路和电阻阵列电气隔离强度6000V，输出高压插线端子。支持特殊量程定制，程控软件支持电阻曲线扫描。
详情
1.应用领域
1）应用对象: 客户绝缘检测模块或在线绝缘监测设备的绝缘测量准确度。
2）应用场景: 绝缘监测设备研制、绝缘监测设备校准、计量校准实验室。
3）应用行业: 电力、电子、航空航天、石油化工等。
2.性能特点
1）纯电阻网络模拟，电阻矩阵开关耐压高达4000V。
2）控制回路和电阻阵列电气隔离强度6000V。

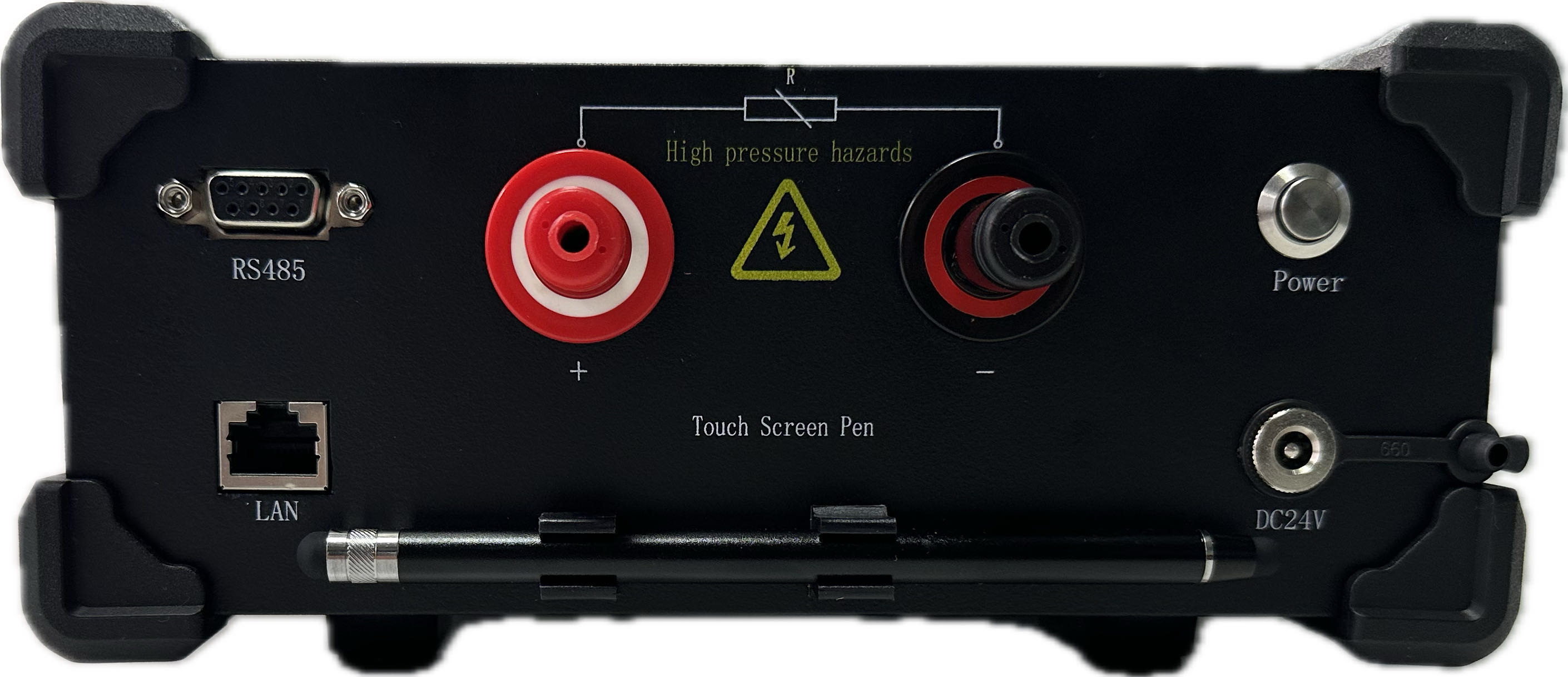

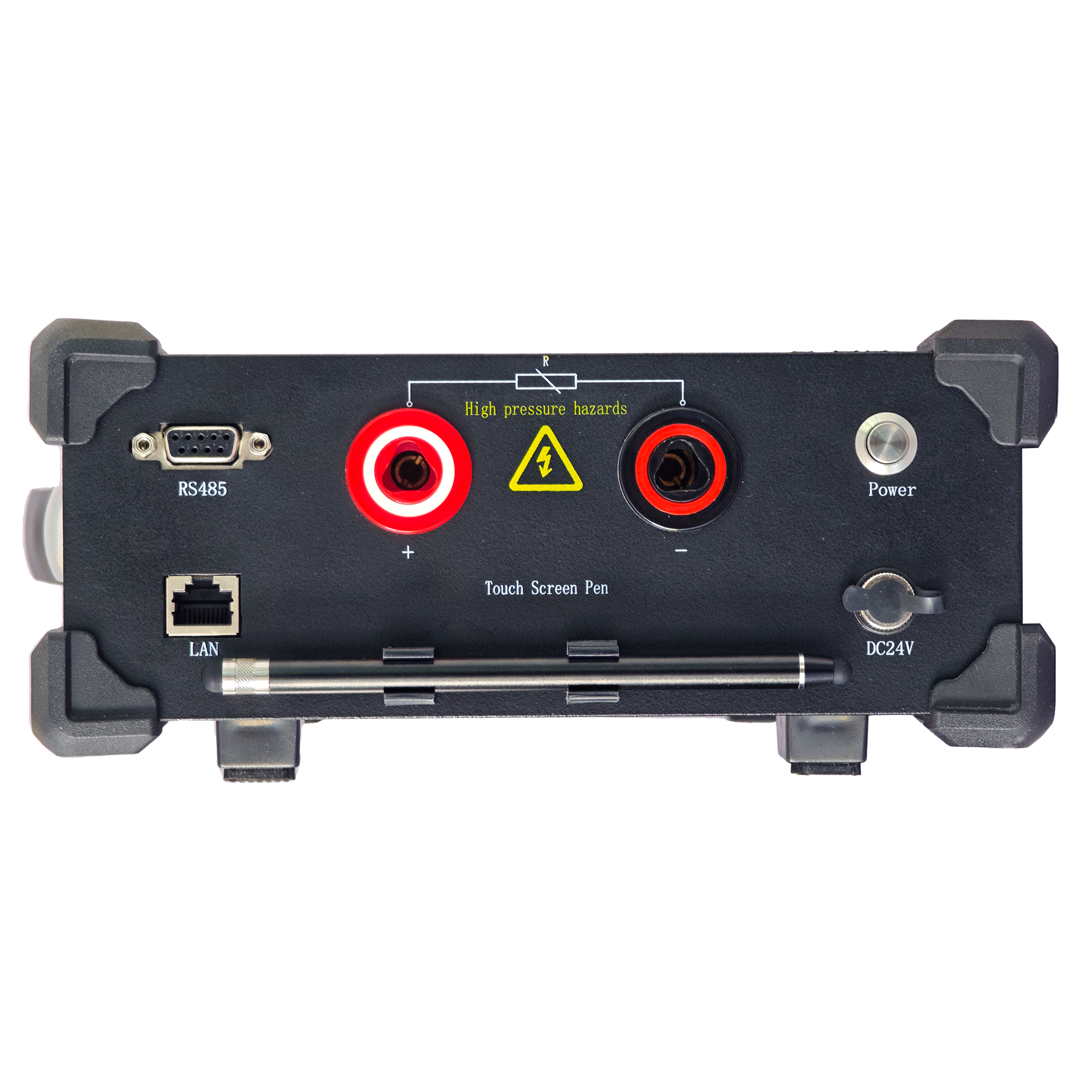

3）输出高压插线端子。
4）支持特殊量程定制。
5）程控软件支持电阻曲线扫描。
3.规格参数
|
序号 |
项目 |
参数 |
备注 |
|
1 |
输出电阻范围 |
1kΩ～100MΩ |
型号分段，可定制量程 |
|
2 |
通道数 |
1 |
可定制2～4通道 |
|
3 |
输出精度 |
1% |
1%*FS±2Ω |
|
4 |
电阻温漂 |
100ppm |
|
|
5 |
分辨率/步进 |
1% |
|
|
6 |
阻值切换动作时间 |
≤1ms |
|
|
7 |
切换寿命 |
≥100万次 |
|
|
8 |
电阻功率 |
2W |
|
|
9 |
电阻最大短路电流 |
2.5A |
|
|
10 |
电阻最大工作电压 |
4000VDC/AC |
|
|
11 |
隔离电压 |
4000/6000Vrms |
|
|
12 |
尺寸(W*D*H) |
280*210*80mm |
|
|
13 |
控制总线/方式 |
RS485、LAN |
|
|
14 |
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
|
|
15 |
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
|
|
16 |
供电方式 |
24VDC适配器 |
|
4.结构形式
|
序号 |
项目 |
桌面式 |
单元式 |
|
1 |
外观 |
|
|
|
2 |
尺寸(W*D*H) |
304*223*74mm |
485*450*44.5mm |
|
3 |
重量 |
2.0kg |
2.5kg |
|
4 |
特点 |

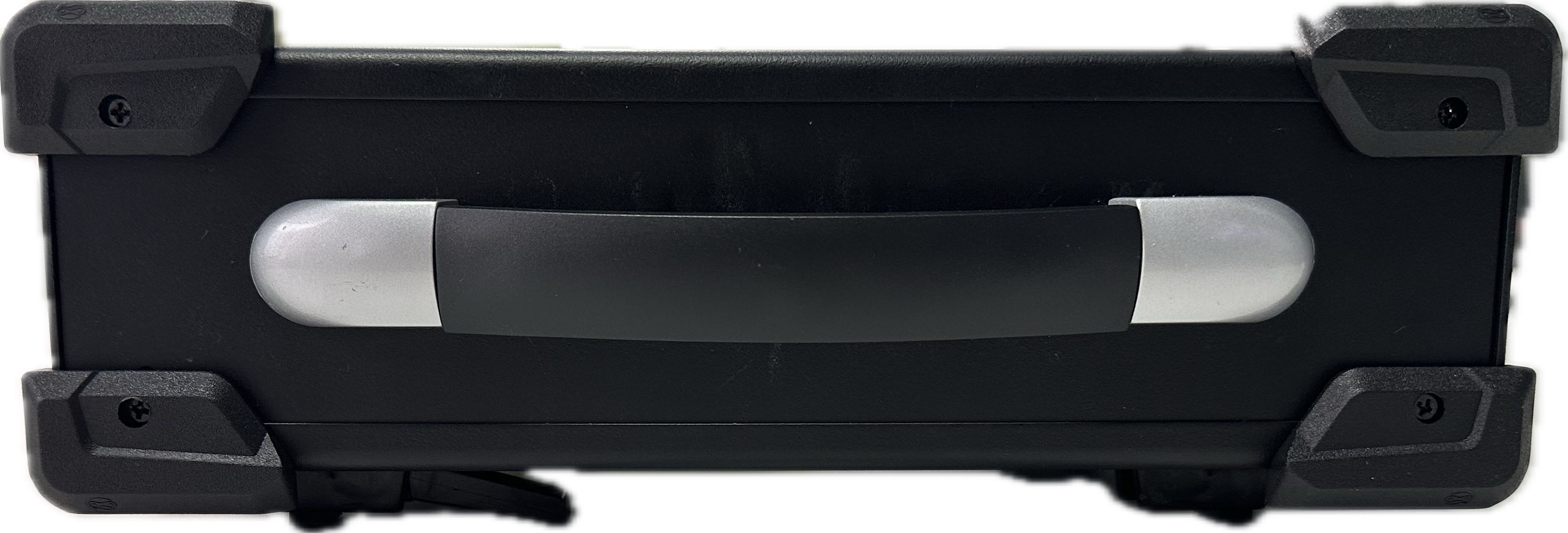

便携提手 |
19”标准1U，带安装配件 |
|
5 |
应用场景 |
实验室、检测信号源 |
自动化测试装机 |
5.产品选型
|
SW- |
H |
Xyyy |
-P |
/zz |
|
品牌标识 |
高压电阻发生系列 |
X: 阻值Ω单位k/M/G 100: 100 |
D: 桌面式 U: 单元式 |
zz: 通道数 支持: 01/02/04 |
备注: 可定制其他阻值范围、电压范围、功率范围模拟器，最高量程可到100GΩ，最高精度0.1%。
