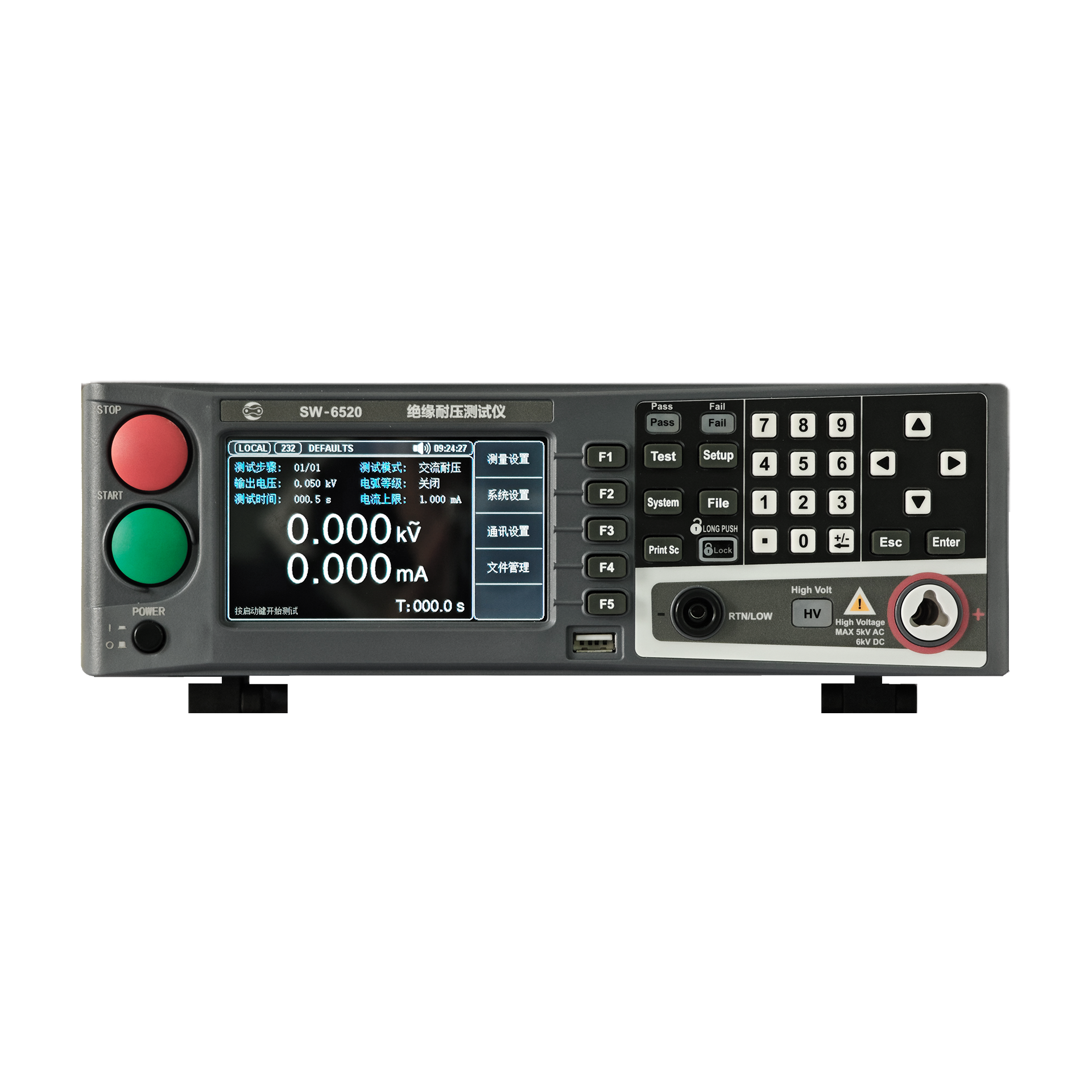

SW-I系列绝缘耐压测试仪
1.应用领域
应用对象：电气设备、绝缘材料、电路板、元器件等产品的安全性能检查。
应用场景：电力设备检测、电子产品制造、实验室设备检测等。
应用行业：工业电子、电力电子、新能源、汽车、轨道交通等行业。
2.性能特点
1）测试迅速：采用高性能32位ARM微处理器控制，能够实时测量被测体的各项安规参数，特别能满足生产线对快速测试的要求。

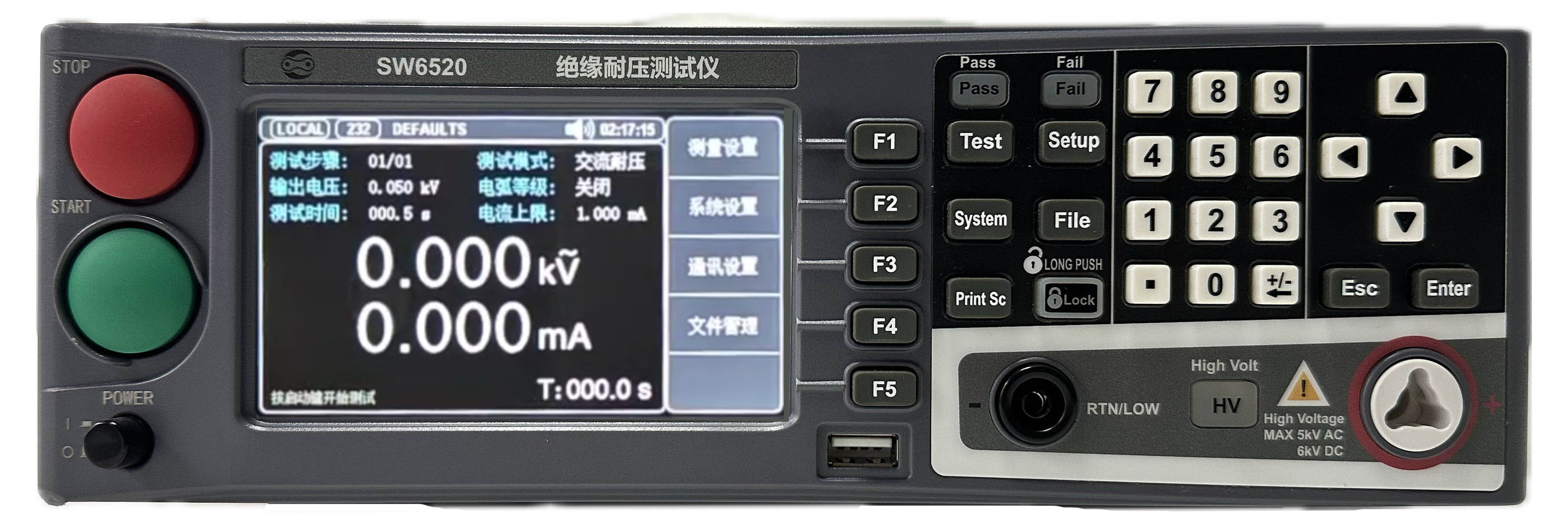

2）操作简单：采用4.3英寸真彩液晶显示，能用各种实体按键以及数字键盘快速完成各种测试条件设置以及测试，操作简单。
3）智能判别：本系列测试仪具有上下限智能判定功能，可以自动识别不良品，同时提供声光报警。
4）运行可靠：本系列测试仪整机线路模块间采用了全隔离措施，抗干扰能力强。高压模块是一个 DA基准、可控正弦发生器、AB类功放、40～600Hz高压变压器升压，输出电压闭环控制，同时具有硬件和软件保护，大大提高了仪器的可靠性。
5）使用安全：地线电流检测、短路检测、电弧侦测、直流快速放电、自动过压、过流保护，使用更加安全。
6）控制便捷：提供程控通讯接口和上位机控制软件，即可集成产线，又可独立使用。
3.规格参数
|
SW-I6510 |
SW-I6520 |
|||
|
耐电压测试 |
||||
|
输出 电压 |
AC |
电压范围 |
0.050kV～5.000kV |
0.050kV～5.000kV |
|
电压波形 |
正弦波 |
正弦波 |
||
|
失真度 |
< 3％ |
< 3％ |
||
|
工作频率 |
50、60Hz可选 |
50、60Hz可选 |
||
|
频率精度 |
±1% |
±1% |
||
|
输出功率 |
50VA（5.000Kv/10mA） |
100VA（5.000kV/20mA） |
||
|
电压调整率 |
±(1.0%+50V)(额定功率） |
±(1.0%+50V)(额定功率） |
||
|
DC |
电压范围 |
0.050kV～6.000kV |
0.050kV～6.000kV |
|
|
信号源频率 |
600Hz |
600Hz |
||
|
输出功率 |
30VA（6.000kV/5mA） |
60VA（6.000kV/10mA） |
||
|
电压调整率 |
±（1.0% +100V)（额定功率） |
±（1.0% +100V)（额定功率） |
||
|
电压分辨率 |
1V |
1V |
||
|
电压输出精度 |
±(1.0%设定+5V) (空载) |
±(1.0%设定+5V) (空载) |
||
|
电压测试精度 |
±(1.0%读数+5V) |
±(1.0%读数+5V) |
||
|
电压产生方式 |
DDS信号源加AB类功放 |
DDS信号源加AB类功放 |
||
|
电流测试范围 |
AC |
电流范围 |
0.001mA～10mA |
0.001mA～20mA |
|
短路电流 （瞬间） |
>20 mA (设定输出电压>500V) |
>40 mA (设定输出电压>500V) |
||
|
电流分辨率 |
0.001 mA |
0.001 mA |
||
|
电流精度 |
±(2.0%读数+5个字) |
±(2.0%读数+5个字) |
||
|
实际电流 |
OFF, 0.001 mA-10mA |
OFF, 0.001 mA-20mA |
||
|
DC |
电流范围 |
0.1uA～5.00mA |
0.1uA～10.00mA |
|
|
电流精度 |
±(2.0%读数+5个字) |
±(2.0%读数+5个字) |
||
|
放电功能 |
测试结束后自动放电 |
测试结束后自动放电 |
||
|
绝缘电阻测试 |
||||
|
输出电压 |
0.050kV ～2.500kV(可定制5.00kV） |
0.050kV ～2.500kV(可定制5.00kV） |
||
|
电压分辨率 |
1V |
1V |
||
|
电压测试精度 |
±(1.0%读数+2V) |
±(1.0%读数+2V) |
||
|
最大输出电流 |
5mA |
10mA |
||
|
最大输出功率 |
12.5VA（2500V/5mA） |
25VA（2500V/10mA） |
||
|
输出瞬间短路电流 |
>10mA(设定输出电压>500V) |
>20mA(设定输出电压>500V) |
||
|
负载调整率 |
≤1％（额定功率） |
≤1％（额定功率） |
||
|
纹波（1kV） |
≤3% (1kV，空载) |
≤3% (1kV，空载) |
||
|
放电功能 |
测试结束后自动放电 |
测试结束后自动放电 |
||
|
电阻测量范围 |
0.2MΩ～100GΩ |
0.1MΩ～100GΩ |
||
|
电阻显示量程 |
5mA 0.2MΩ～1MΩ 1mA 1MΩ～10MΩ 100uA 10MΩ～100MΩ 10uA 100MΩ～1GΩ 1uA
1GΩ～10GΩ |
10mA
0.1MΩ～0.5
MΩ 2mA
0.5MΩ～5MΩ 200uA 5MΩ～50MΩ 20uA
50MΩ～500MΩ 2uA
500MΩ～10GΩ |
||
|
电阻测量准确度 |
≥500V 1MΩ～1GΩ±(5%读数+5个字) 1GΩ～10GΩ±(10%读数+5个字) 10GΩ～100GΩ仅供参考无精度要求 <500V 0.2MΩ～1GΩ±(10%读数+5个字) 1GΩ～100GΩ仅供参考无精度要求 |
≥500V 10GΩ～100GΩ仅供参考无精度要求 |
||
|
电流测量准确度 |
±(1.5%读数+5个字) （清零后） |
±(1.5%读数+5个字) （清零后） |
||
|
电弧侦测 |
||||
|
测量 范围 |
AC |
OFF，1～9级 |
||
|
DC |
OFF，1～9级 |
|||
|
比较器 |
||||
|
判别方式 |
窗口比较方式 I下 ON： 当I下< Ix < I上 ，PASS； 当Ix ≤ I下 或 Ix ≥ I上，FAIL；（条件I下 < I上） I下 OFF： 当Ix < I上，PASS；当Ix ≥ I上，FAIL； 绝缘电阻判别方式同上 |
|||
|
电流上限设置I上 |
AC |
0.001mA～10mA |
0.001mA～20mA |
|
|
DC |
0.1uA ～5mA |
0.1uA～10mA |
||
|
电流下限设置I下 (LOWER OFF) |
AC |
0.001mA ～10mA |
0.001mA～20mA |
|
|
DC |
0.1uA～5mA |
0.1uA～10mA |
||
|
电阻上限设置 |
OFF, 0.1MΩ～100GΩ |
OFF, 0.1MΩ～100GΩ |
||
|
电阻下限设置 |
0.1MΩ～100GΩ |
0.1MΩ～100GΩ |
||
|
判别输出 |
PASS/FAIL LCD及LED分别显示, 声音报警 |
|||
|
参数设定 |
||||
|
电压上升时间 |
0.1s～999.9s |
|||
|
电压跌落时间 |
0 s～999.9s(仅在耐电压PASS后） |
|||
|
电压等待时间 |
0.3s～999.9s(仅直流耐电压，且满足 上升时间 + 测试时间> 等待时间） |
|||
|
测试时间设定 |
0.1s～999.9s（在TIMER ON时） |
|||
|
时间准确度 |
±（0.2%设定值±0.1s） |
|||
|
测量功能 |
||||
|
键盘锁 |
防止意外修改测试条件，或禁止测试条件被修改 |
|||
|
底数清零功能 |
流过输出线之间的绝缘电阻和分布电容的电流可被清零 |
|||
|
启动等待延迟 |
在开始测试时（按下了START），先输出高压启动信号， 等待一定时间后开始高压输出。 |
|||
|
电流超量程判断 |
硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 |
|||
|
ARC电弧侦测 |
采样电流的突变信号，判断回路潜在的隐患及大概的规模 |
|||
|
地线电流检测 |
在意外触电或高压对外壳有漏电时，保护人身安全 |
|||
|
报警音量调节 |
关、低、中、高 |
|||
|
高压指示 |
窗口指示和LED灯指示 |
|||
|
存储与接口 |
||||
|
文件编程和存储 |
可编程100个测试文件，每个文件可以有20个测试项目。 |
|||
|
USB HOST接口 |
有（最大支持128G） |
|||
|
开机参数保存 |
设定参数保存为默认参数，下次开机可以自动恢复。 |
|||
|

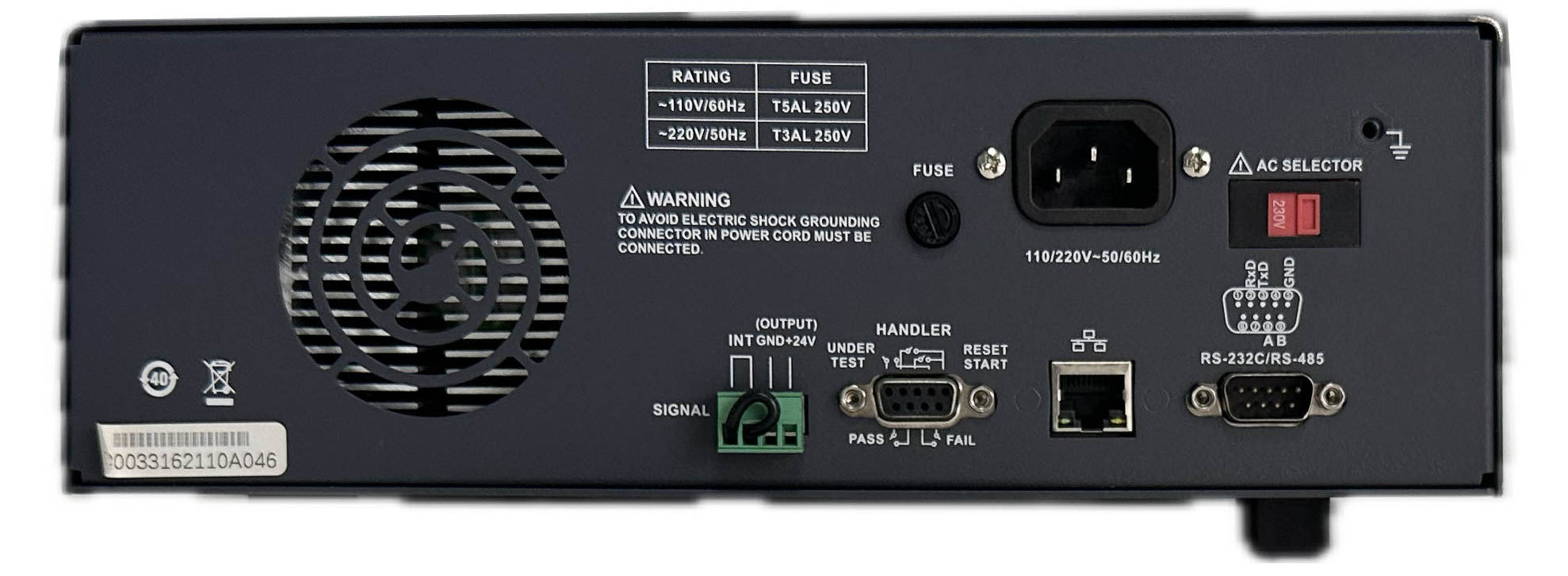

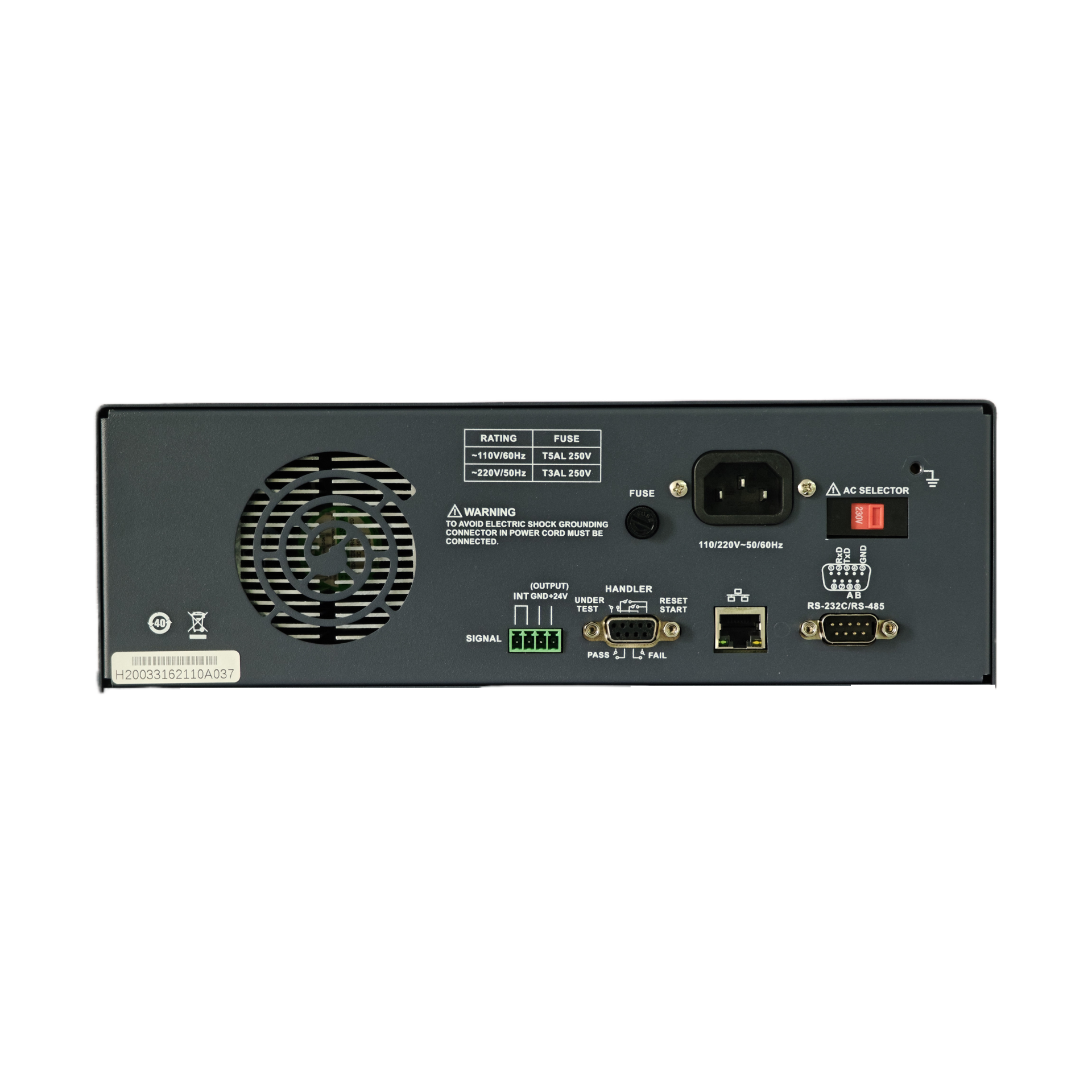

控制接口 |
HANDLER，SINGAL |
|||
|
通讯协议 |
SCPI，Modbus RTU |
|||
|
通讯接口 |
RS232C，LAN，可选配RS485 |
|||

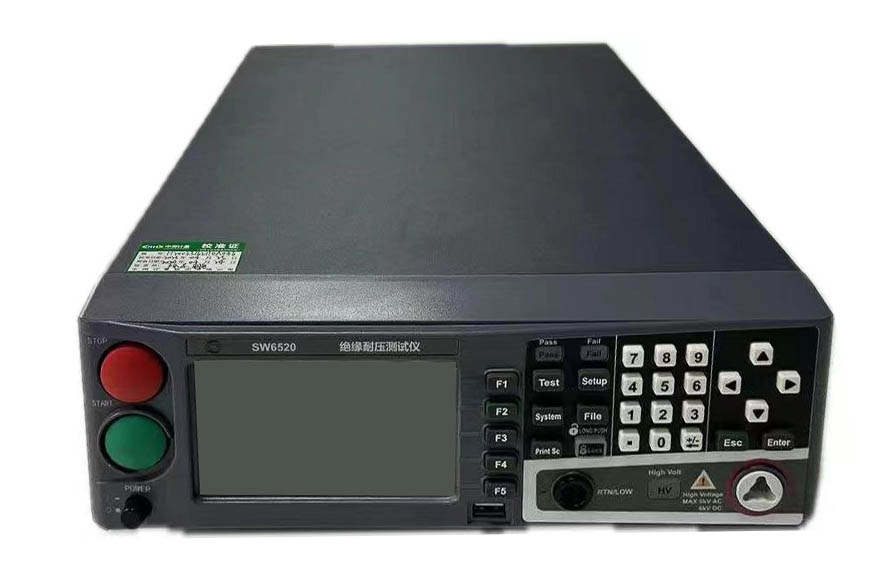

4.结构形式

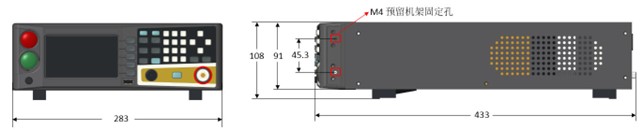

图 2 SW-I6510/SW-I6520 尺寸示意图
5.产品选型
|
SW- |
I |
xx |
yy |
|
品牌标识 |
绝缘耐压测试仪系列 |
65：直流6000VDC， 交流5000VAC |
10：10mA，50VAmax 20：20mA，100VAmax |
