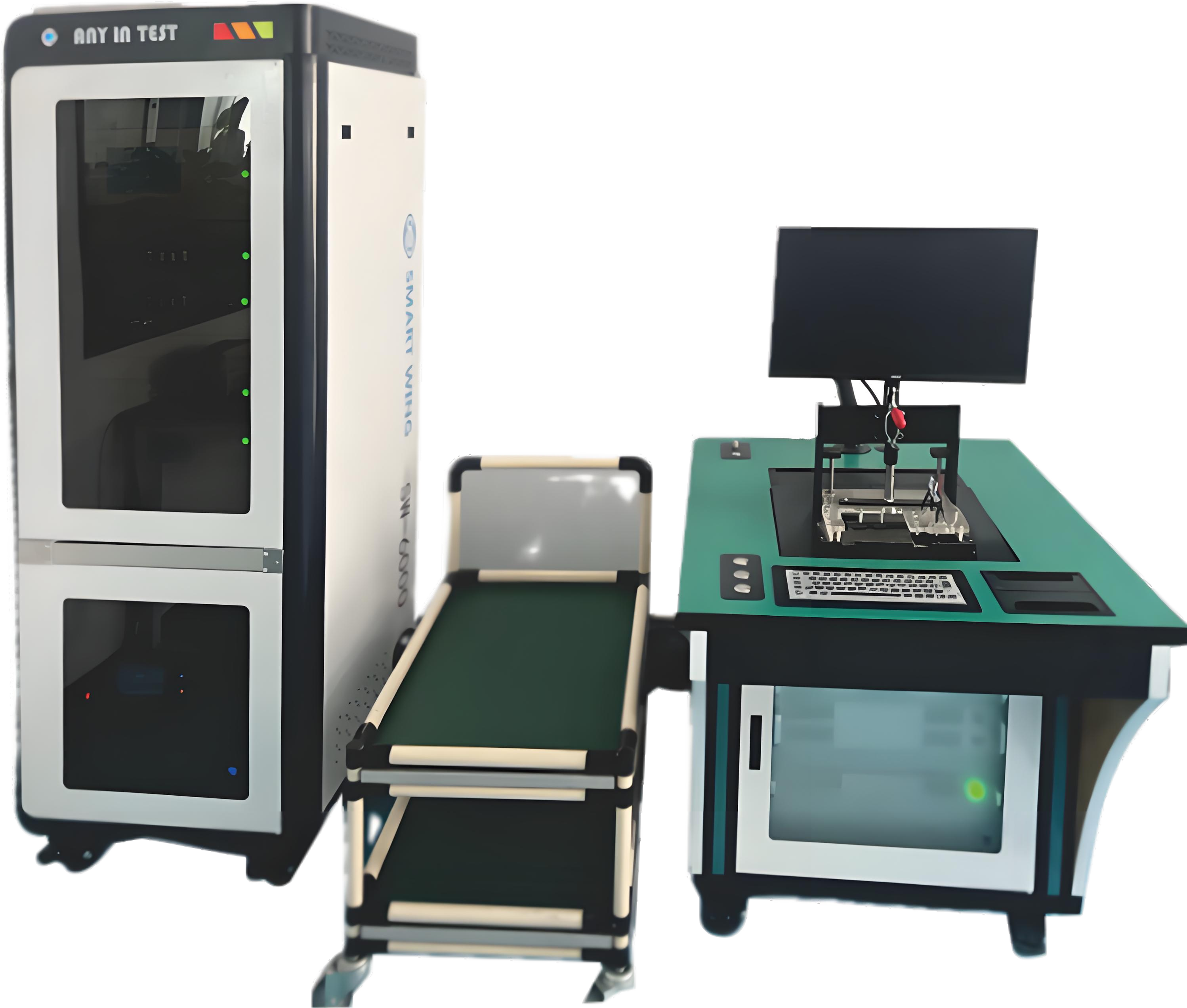

SW-6000型
产品简介
SW-6000柔性电子电路测试系统具有对电路板进行功能和性能指标测试,并可对故障电路板进行初步故障诊断,对电路板的功能、性能进行定量测量,最终形成报告输出。该设备基于自主软件平台进行组态，可对PCBA板供电、激励、带载、通讯及电气参数(电压、电流、电阻、频率、波形等)检测。通过简单调整组态，即可应对不同型号电路板的检测。
适用于新能源、汽车电子、医疗电子、消费电子、航空航天、军工等用于重要场合的电子产品。
详情
1.性能特点
1）高安全性设计: 漏电保护、短路保护、过流保护、接口防水保护齐全。
2）可靠性: 耐压测试、带电老化、自诊断/自检功能、通过第三方计量中心计量。
3）环境适应性: 核心模块均通过环境型式试验（温湿度、振动）。
4）功能设计: 与对象无关，与硬件无关设计理念，配置式硬件、组态式软件、定制式工装。
5）集成度: 高集成度，单元固定紧固，测试线缆走线规范，自动温控，自带环境温湿度监测。
6）配套: 专用工具、备品备件、测试防护套装配置齐全，工装服务配套完善。
7）控制: 全网络通讯，控制可靠，检修便利。
8）完整的中文组态测试配置环境，兼容简易配置和复杂工序配置，支持单步、调试、自动、循环等运行模式。
9）实时统计，结果可直接生成word、office及txt报表，且报表支持个性化配置。
2.规格参数
|
序号 |
名称 |
项目 |
参数 |
通道数 |
|
1 |
程控交流电源 |
电压输出范围 |
0～1000V |
1 |
|
电源功率 |
0～100KVA |
|||
|
2 |
程控直流电源 |
电压输出范围 |
0～15000V |
1～2 |
|
电流输出范围 |
0～200A |
|||
|
电源功率 |
0～360kW |
|||
|
3 |
电子负载 |
负载电流 |
0～15/30/60A |
1～4 |
|
负载电压 |
0～200/400V |
|||
|
负载功率 |
0～300/500/600W |
|||
|
4 |
示波器 |
模拟带宽 |
50/70/100MHz |
4 |
|
内置双通道信号源 |
有/无 |
可选 |
||
|
5 |
万用表 |
精度 |
6½位 |
1 |
|
电压采集量程 |
-300V～300V |
|
||
|
电流采集量程 |
-3A～3A |
|
||
|
6 |
频率计 |
翻转电平 |
≤1.5VDC为0、1.5～50VDC为1 |
4～32 |
|
频率范围 |
10kHz/100kHz/1MHz/10MHz |
|
||
|
精度 |
1Hz |
|
||
|
7 |
模拟量输出 |
电压输出范围 |
0～5V/0～10V/-5～5V/-10～10V |
4～32 |
|
电流输出范围 |
4～20mA/0～20mA |
|
||
|
输出精度 |
±0.1% |
|
||
|
8 |
模拟量输入 |
电压采集范围 |
0～5/10/30/50/100/500/1000V |
4～32 |
|
电压输入类型 |
差分或单端 |
|
||
|
电流采集范围 |
4～20mA/0～20mA/0～5/10A |
|
||
|
采集精度 |
±0.1% |
|
||
|
采样频率 |
1～10Hz |
|
||
|
9 |
数字量输出 |
继电器输出 |
250VAC/30VDC/10A |
8～64 |
|
直接电压输出 |
10～30VDC/10A/23A/140W/300W |
|
||
|
10 |
数字量输入 |
输入范围 |
0～30VDC |
8～64 |
|
输入类型 |
NPN/PNP/干湿节点 |
|
||
|
输入保护 |
光耦隔离 |
|
||
|
11 |
电阻输出 |
电阻输出范围 |
0.5～2.1kΩ或0.5-111.1MΩ |
4～32 |
|
电阻输出精度 |
0.1%～0.02%发送值，100Ω以下误差≤20mΩ |
|
||
|
热电阻输出类型 |
PT100/PT1000/NTC1k～NTC100k，可定制 |
4～32 |
||
|
热电阻输出精度 |
0.1℃ |
|
||
|
12 |
微伏电压输出或热电偶输出 |
电压输出范围 |
±100mV |
16～32 |
|
电压输出精度 |
±0.01% |
|
||
|
热电偶输出类型 |
J/K/E/R/S/N/T/B/C，带冷端补偿 |
|
||
|
热电偶输出精度 |
0.1℃ |
|
||
|
13 |
电压输出 |
电压输出范围 |
±10V |
4～32 |
|
电压输出精度 |
±0.1% |
|
||
|
14 |
高精度电流输出 |
电流输出范围 |
±25mA～±80mA |
4～32 |
|
输出精度 |
±0.01% |
|
||
|
15 |
电阻输入 |
PT100分辨率 |
±0.1℃（2线3线） |
4～32 |
|
PT100精度 |
0.5% |
|
||
|
NTC分辨率 |
±0.1℃ |
|
||
|
NTC精度 |
±0.5℃（取决于温度传感器） |
|
||
|
16 |
通讯方式 |
多制式 |
LAN、485、232、CAN、光纤 |
1～8 |
|
17 |
软件 |
中文组态测试平台软件 |
||
|
18 |
计算机 |
I7,8G内存，512G固态+2T机械硬盘，USB:
2.0*4 3.0*2，HDMI+VGA，LAN*2， RS232/RS485 |
||
|
19 |
显示器 |
24"，1920*1080，外挂移动式 |
||
|
20 |
人机接口 |
光电键鼠套装 |
||
|
21 |
保护功能 |
电源滤波，通讯隔离、过压、过流、反极性保护 |
||
|
22 |
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
||
|
23 |
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
||
|
24 |
供电电源 |
220VAC/50Hz/10Amax
|
||
|
25 |
尺寸/mm |
宽610*深1400*高1700（含操作台） |
||
|
26 |
重量/kg |
200（不同配置，重量略有差异） |
||
备注: SW-6000型为以上项目的任意组合。
3.结构形式
1）加固功能单元式，便于组合和维护。
2）小型结构框架（宽610*深1400*高1700mm），可拖曳操作与显示界面。
3）配置标准接线端口，与工装夹具直接对接完成工作任务。
