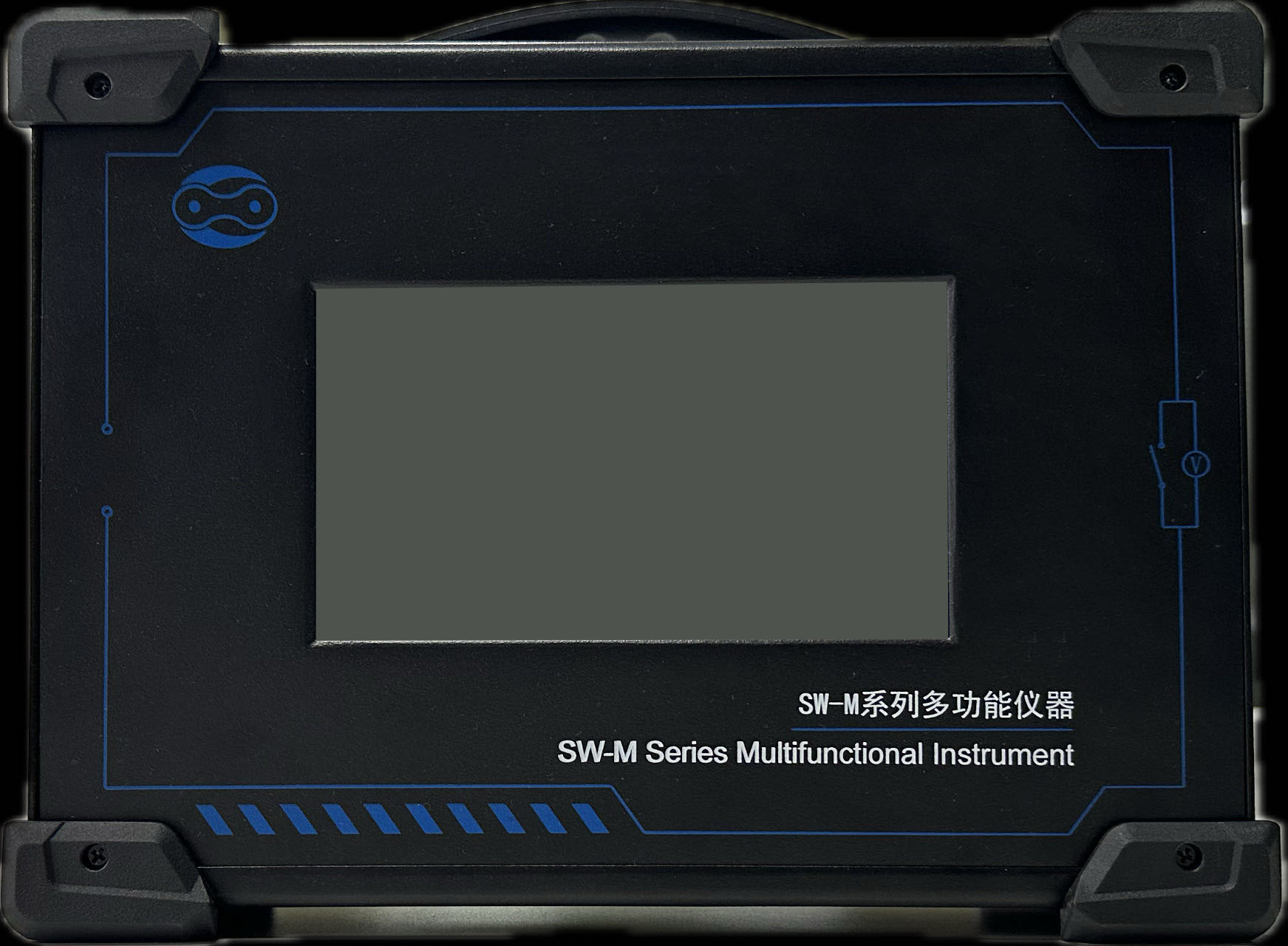

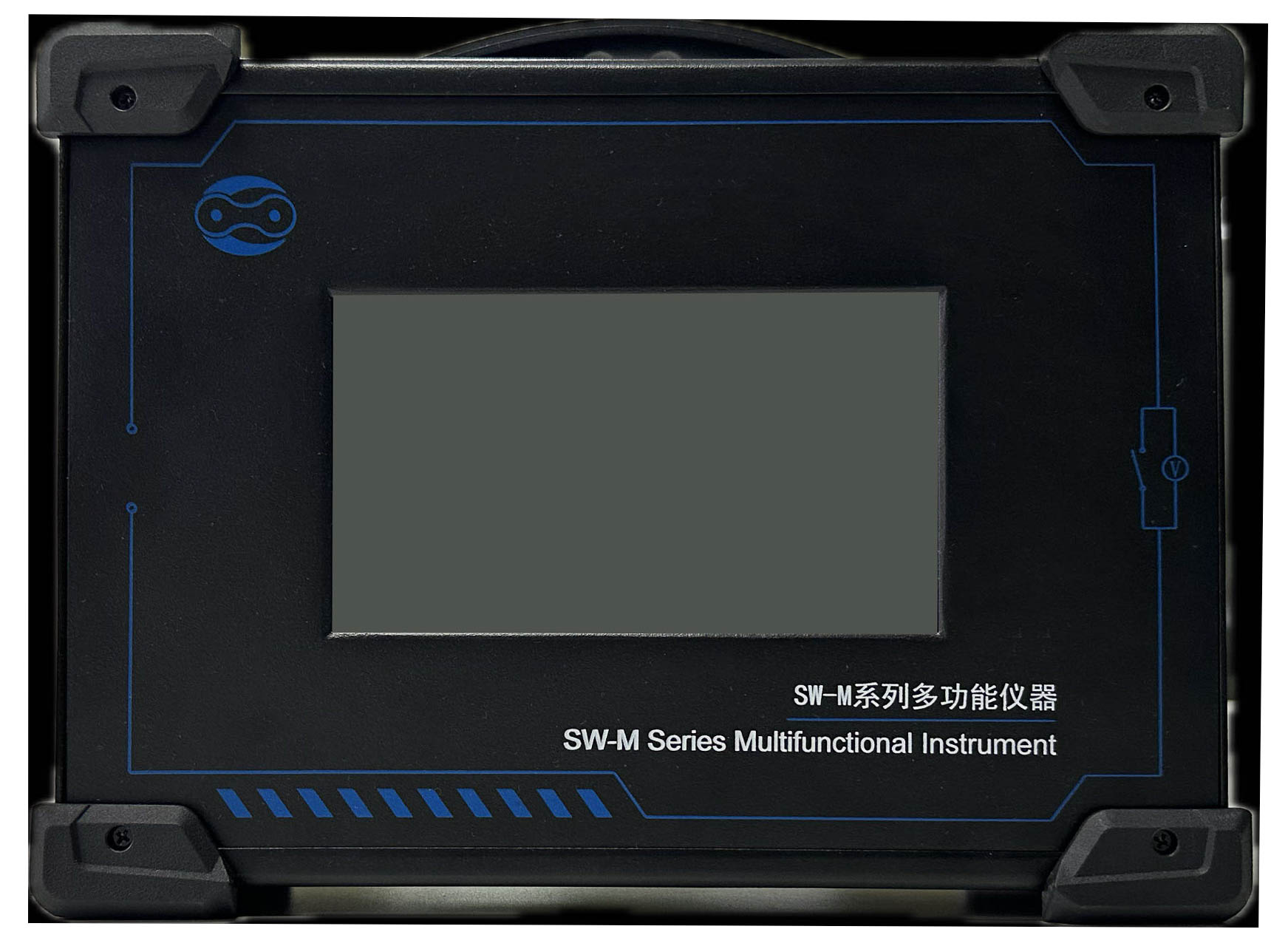

SW-M系列多功能仪器
产品概述

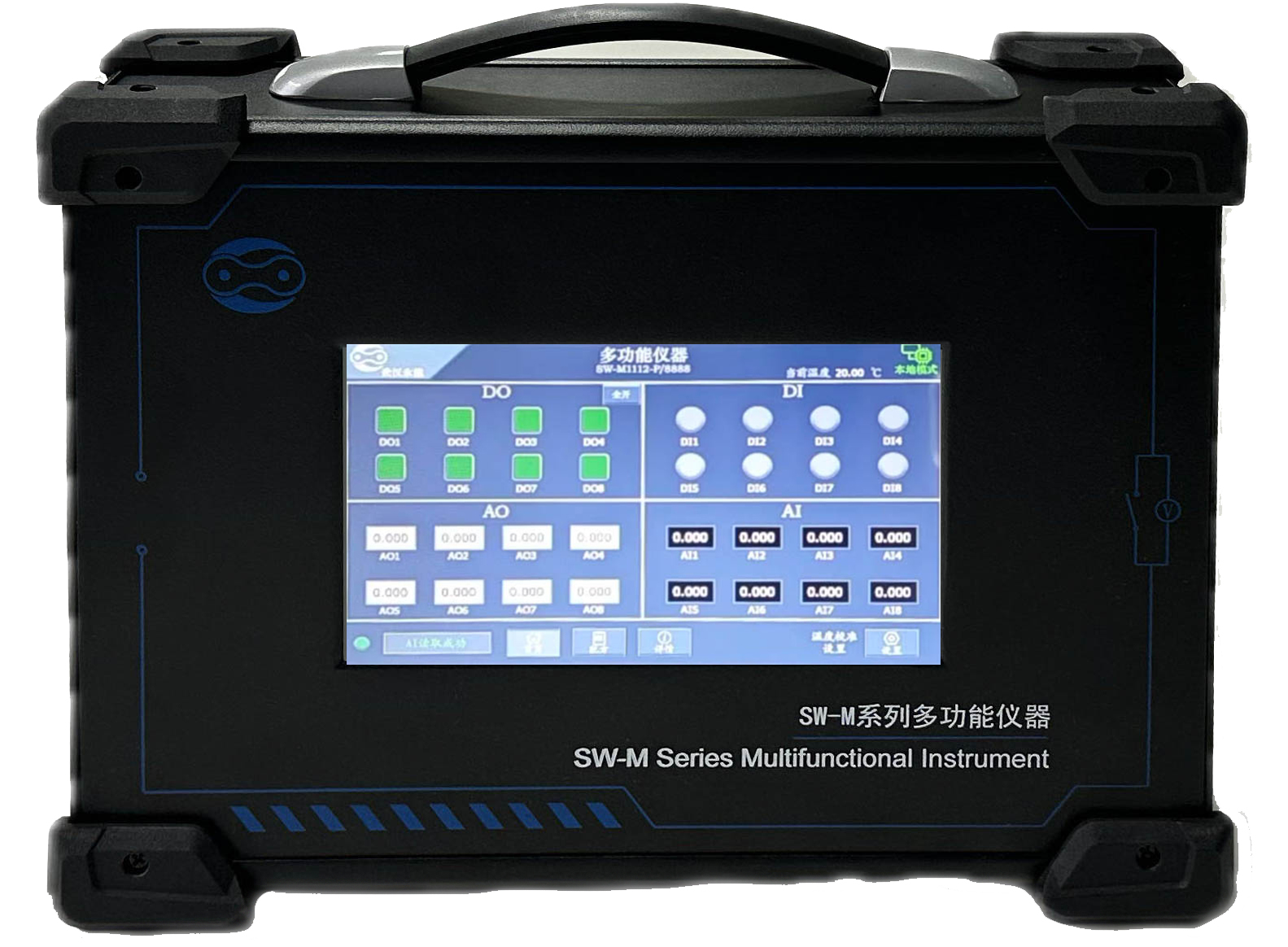

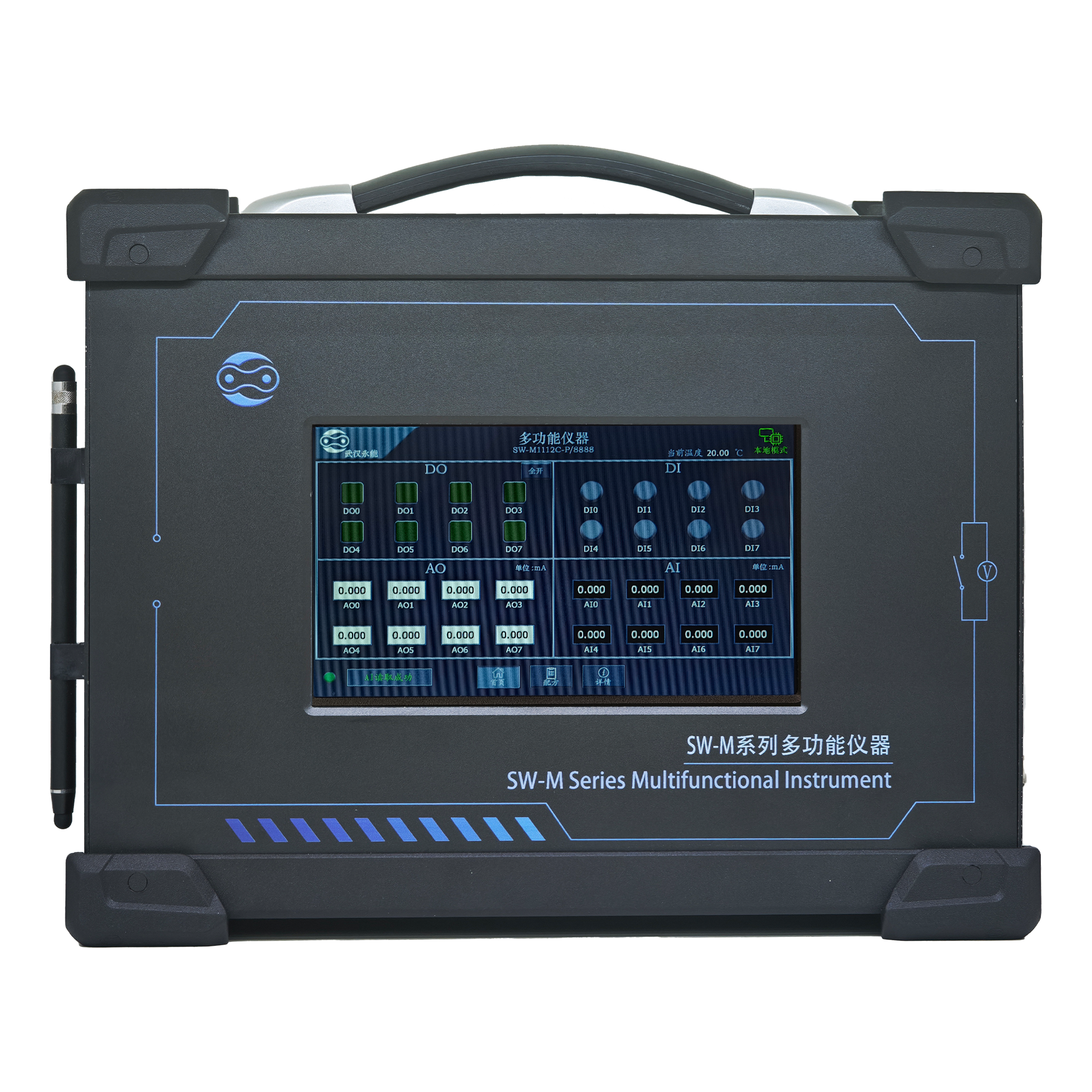

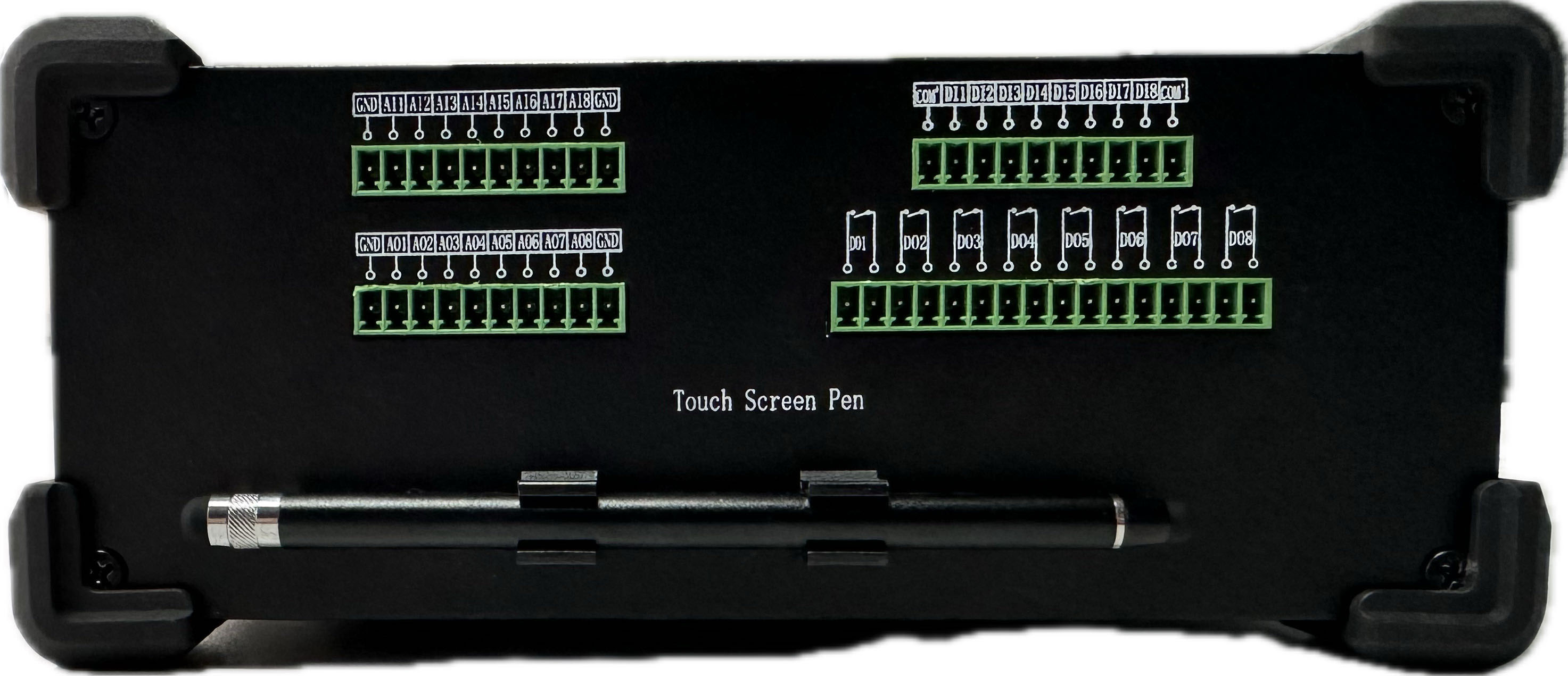

SW-M系列多功能仪器是综合AO、AI、DO、DI多通道组合的调试工具，具有高精度、多通道自由组合、便携、自动环境温度补偿等特点，方便使用者快速测试各种信号及响应电路。仪器集成触摸屏支持设置和存储方案，随时根据需要调用预设方案和监测电路反馈结果。

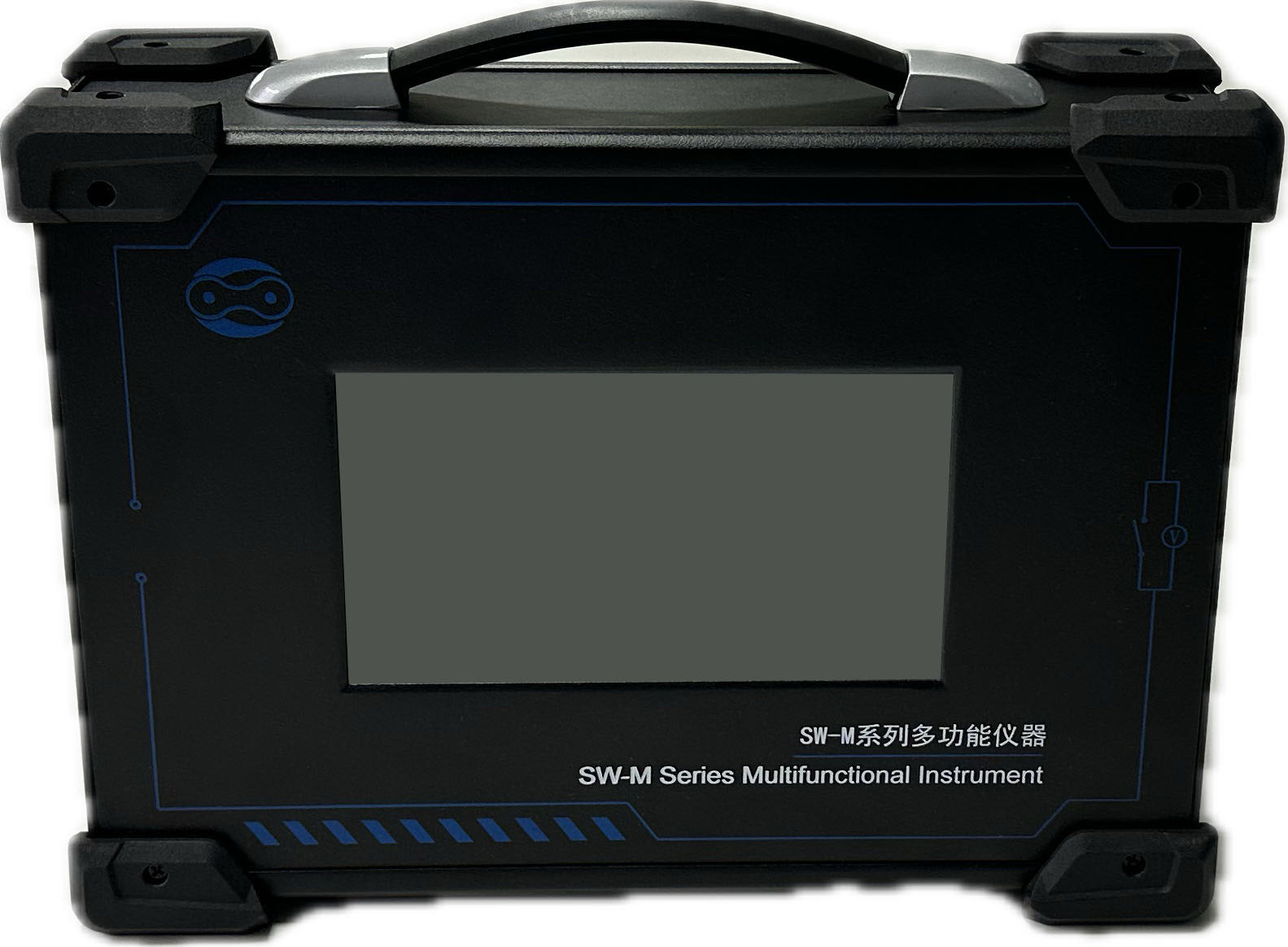

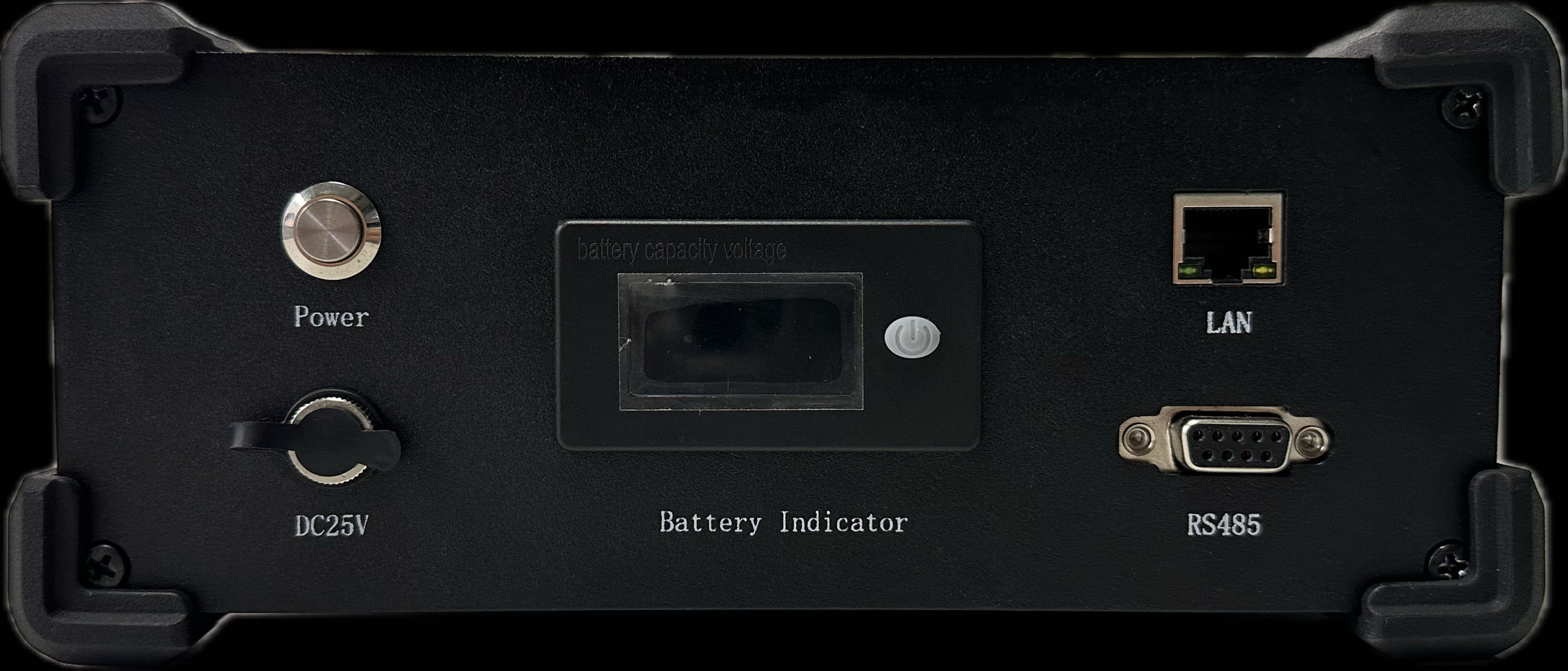

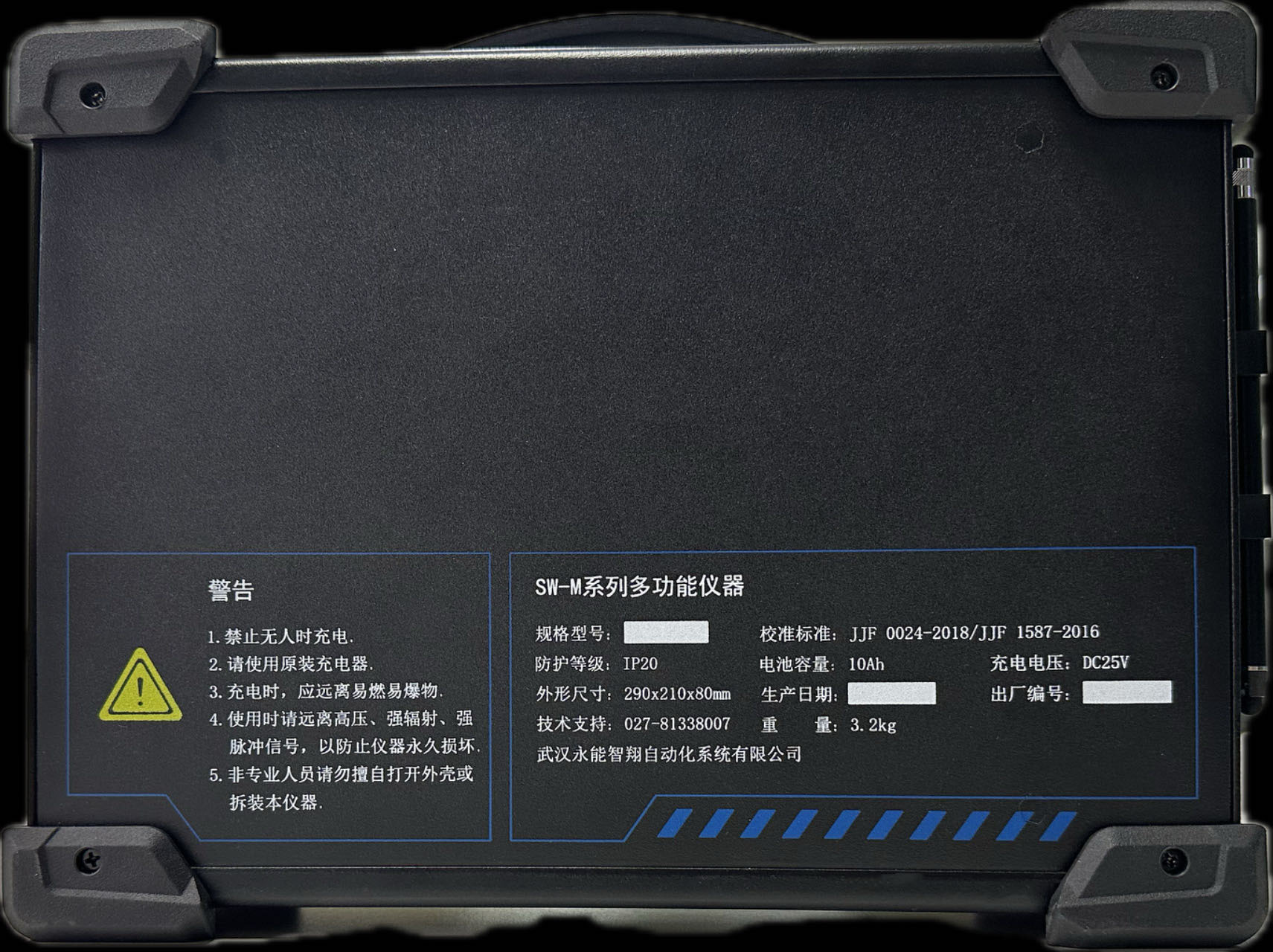

SW-M系列多功能仪器有便携式、桌面式、单元式三款，便携式采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。三款均配置LAN、RS485控制接口，采用标准Modbus通讯协议，并配套上位机控制软件。
详情
1.应用领域
应用对象：传感器模拟、测量、巡检、电气模块、电路板等。
应用场景：产品开发、生产检验、质量品控、试验认证。
应用行业：适用于电气、电子、通讯、计算机等不同领域。
2.性能特点
1）模拟量输入/输出，数字量输入/输出、继电器输出，自由搭配组合。
2）超宽可选量程范围，超多通道可选。
3）程控软件支持组态运行，单机即可实现建议自动化测试并生成报表。
3.规格参数
|
序号 |
类型 |
项目 |
参数 |
通道数 |
|
1 |
模拟量输出 |
电压输出范围 |
0～5V/0～10V/-5～5V/-10～10V |
4～32 |
|
电流输出范围 |
4～20mA/0～20mA |
4～32 |
||
|
输出精度 |
±0.1% |
/ |
||
|
2 |
模拟量输入 |
电压采集范围 |
0～5/10/30/50/100/500/1000V |
4～32 |
|
电压输入类型 |
差分或单端 |
/ |
||
|
电流采集范围 |
4～20mA/0～20mA/0-5/10A |
4～32 |
||
|
采集精度 |
±0.1% |
/ |
||
|
采样频率 |
1～10Hz |
/ |
||
|
3 |
数字量输出 |
继电器输出 |
250VAC/30VDC/10A |
4-48 |
|
直接电压输出 |
10～30VDC/10A/23A/140W/300W |
4-48 |
||
|
4 |
数字量输入 |
输入范围 |
0～30VDC |
4～48 |
|
输入类型 |
NPN/PNP/干湿节点 |
|||
|
输入保护 |
光耦隔离 |
|||
|
5 |
通讯方式 |
RS485、LAN |
/ |
|
|
6 |
保护功能 |
通讯隔离、过压、过流、反极性保护 |
/ |
|
|
7 |
使用环境 |
-40℃～+85℃，10%RH～85%RH |
/ |
|
|
8 |
供电电源 |
24VDC适配器 |
/ |
|
备注：1)受限于仪器结构尺寸，以上功能可以任意组合，但通道数有限，具体以需求为准。
2)模拟量精度可提升为0.05%高精度。
4.结构形式
|
序号 |
项目 |
便携式 |
桌面式 |
|
1 |

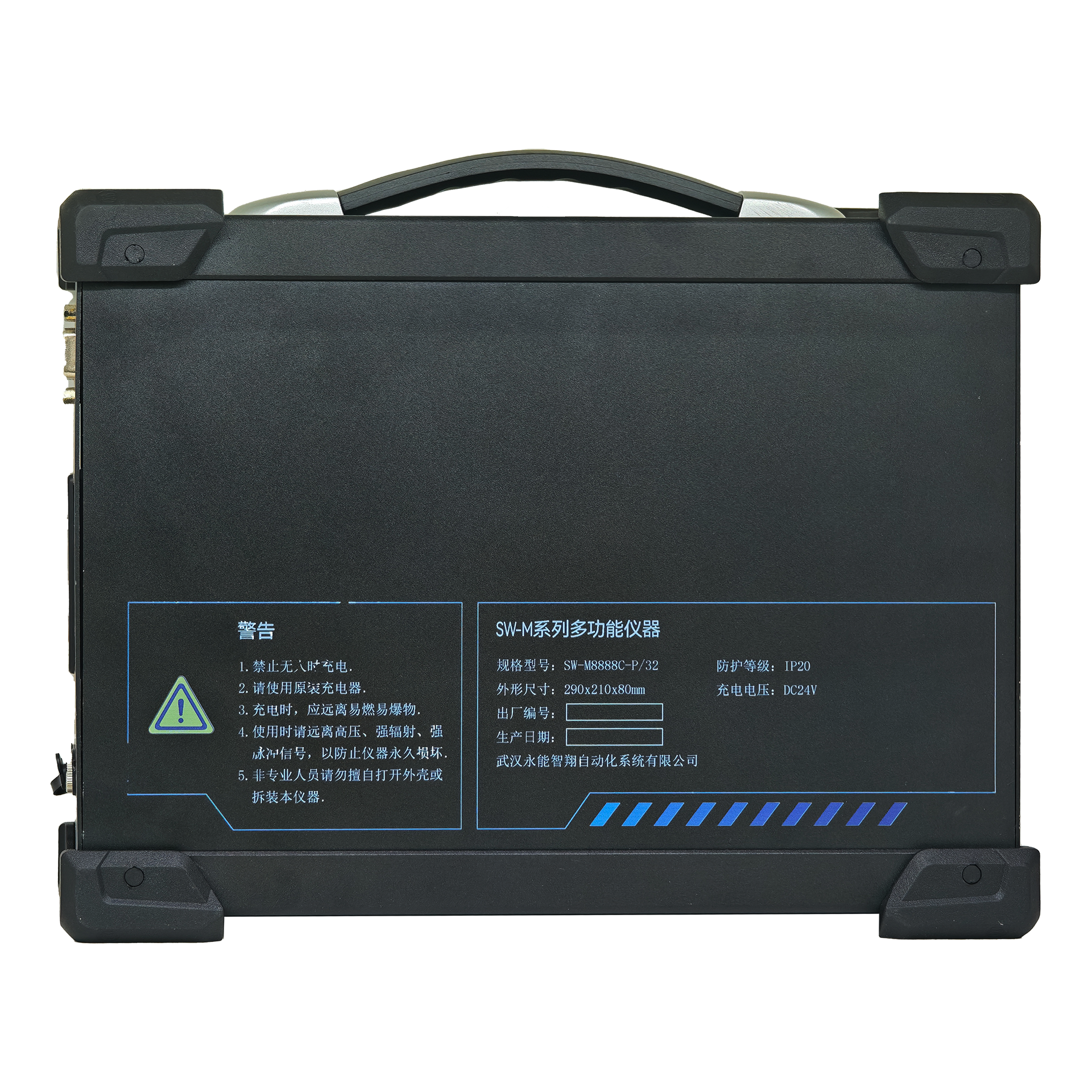

外观 |
|
|
|
2 |
尺寸(W*H*D) |
304*223*94mm |
304*223*74mm |
|
3 |
重量 |
2.0kg |
3.2kg |
|
4 |
特点 |
配置24V/10Ah锂电池 |
便携提手，可变撑脚 |
|
5 |
应用场景 |
巡检、在线试验 |
实验室、检测信号源 |
5.产品选型
|
SW- |
M |
xmyn |
-D |
/zzzzzzzz |
|
品牌标识 |
多功能系列 |
x：AO类型 1：直流电压 2：直流电流 |
P：便携式 D：桌面式 U：单元式 |
AO通道数 AI通道数 DO通道数 DI通道数 |
|
m：AI类型 1：直流电压 2：直流电流 |
||||
|
y：DO类型 |
||||
|
n：DI类型 |
