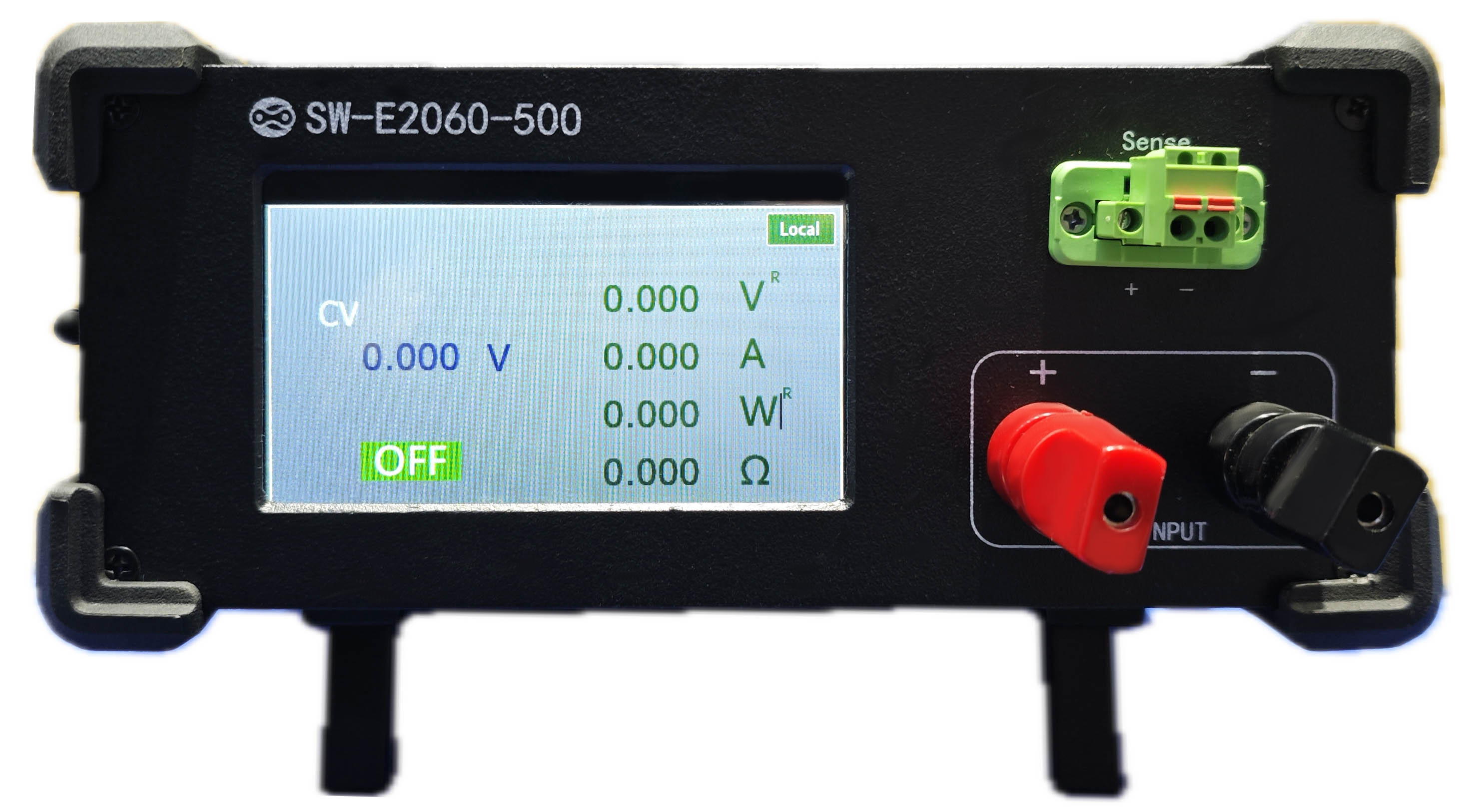

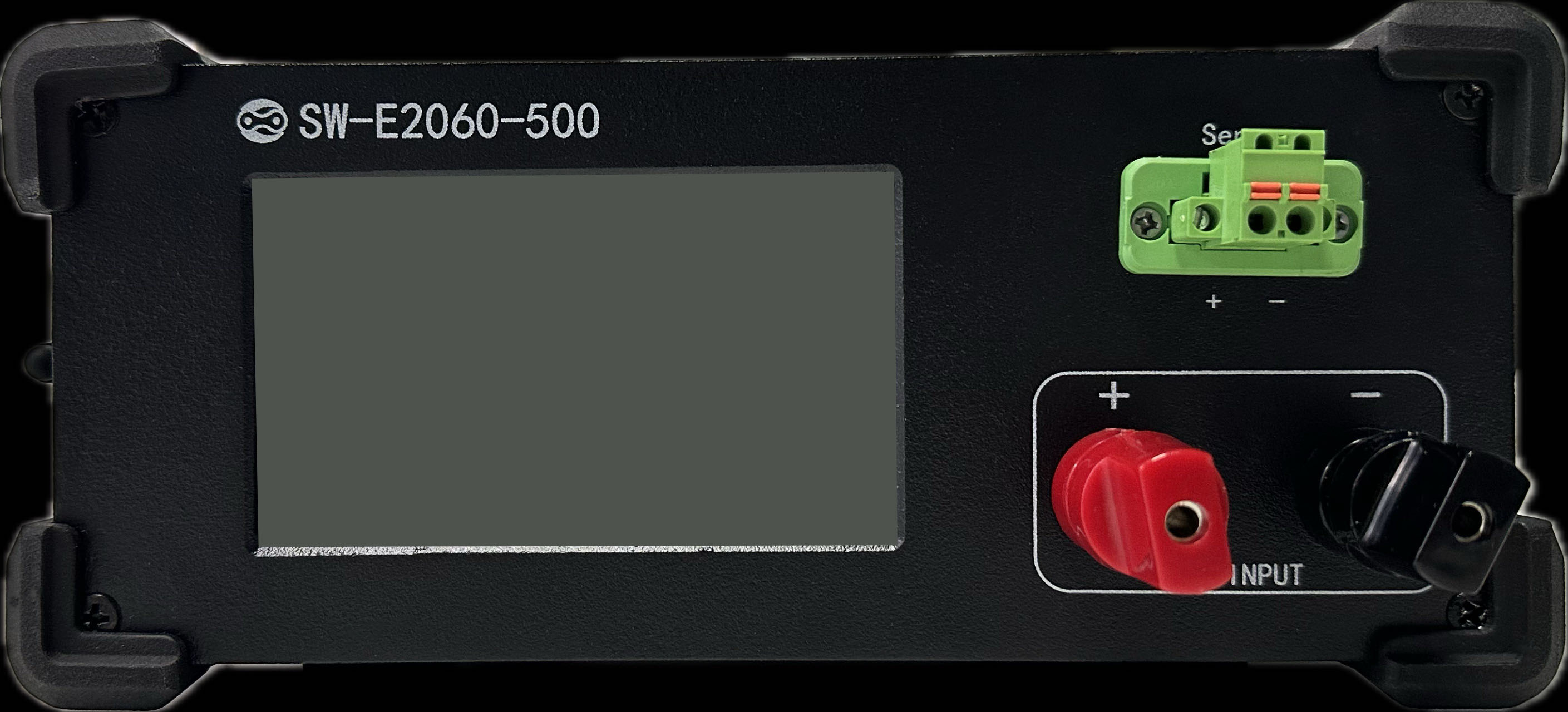

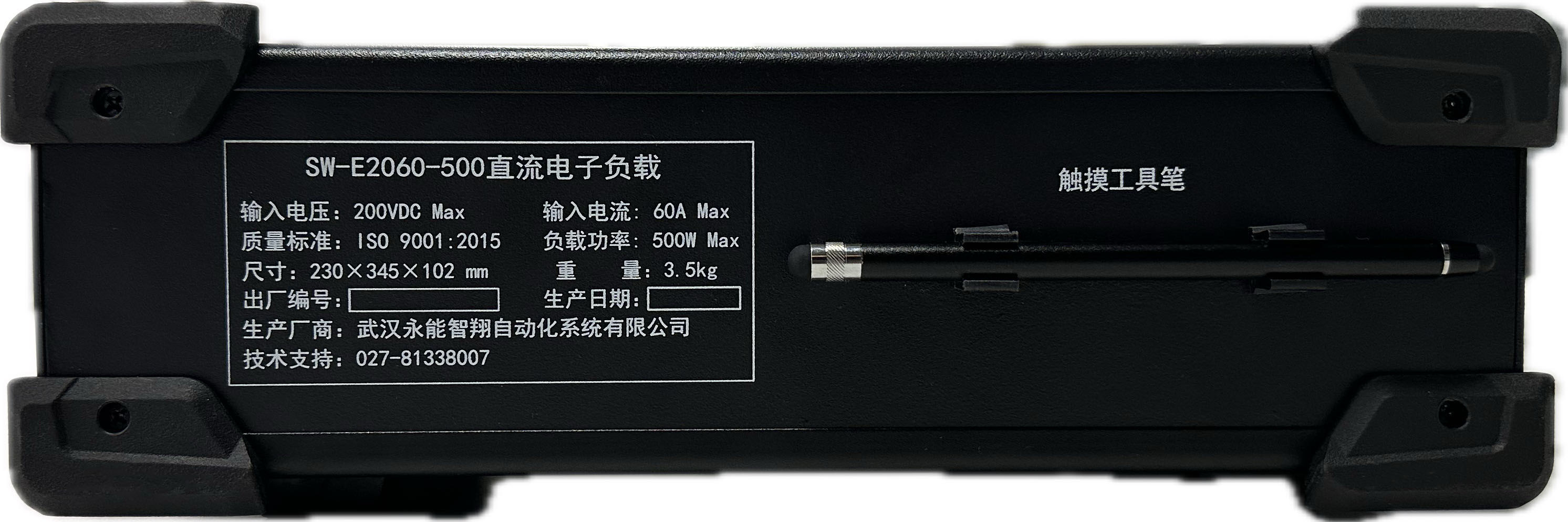

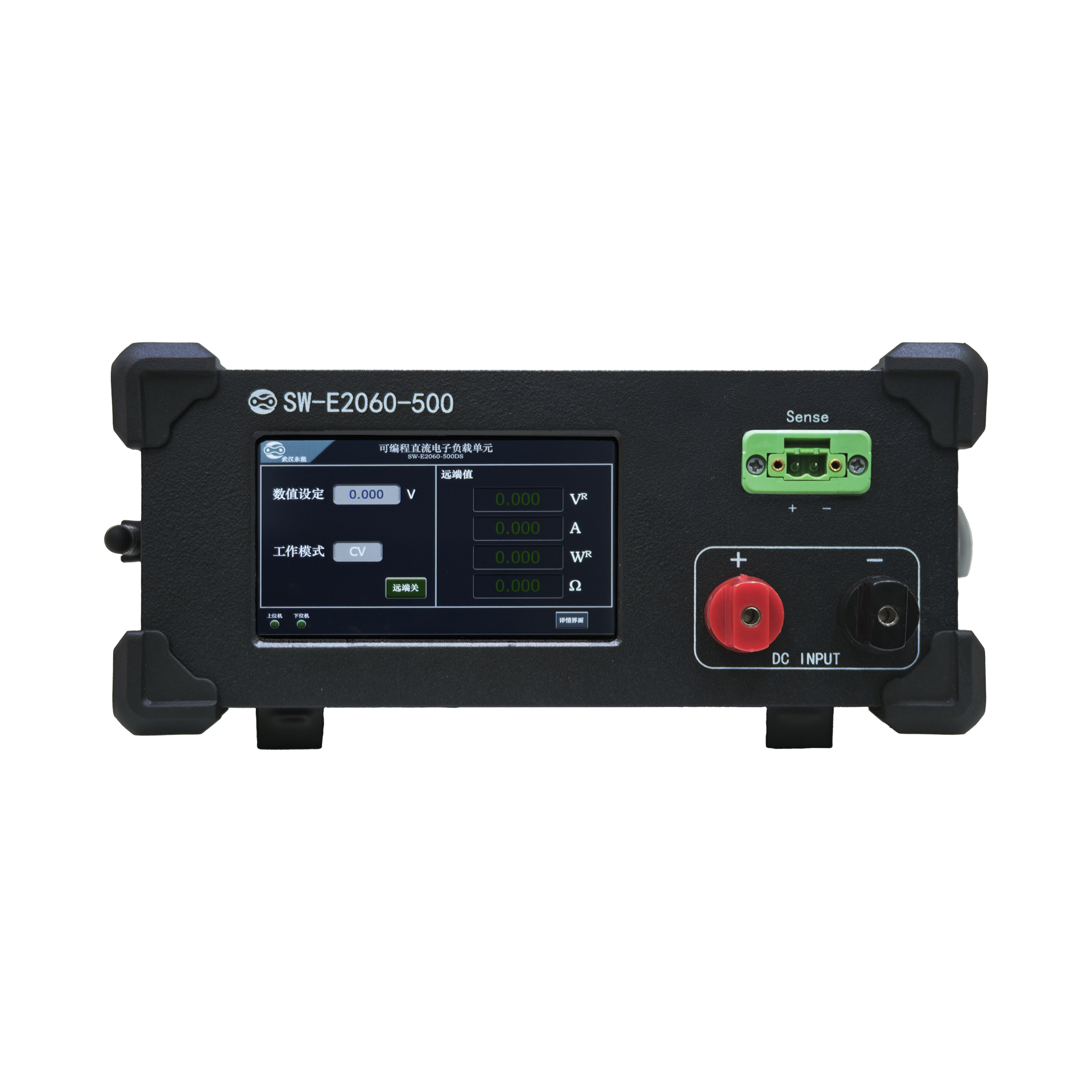

SW-E系列直流电子负载
产品概述
SW-E系列可编程直流电子负载使用32位微控制器作为控制核心，具有测试响应速度快、精度高、功耗低等优点。电子负载涵盖了各种测试模式，如:CC/CV/CW/CR/CV+/动态模式/列表模式。带过电压、过电流、过功率、过温度保护，智能温控散热。具有CPU实时跟踪，使得拉载值长期稳定。负载支持多机并联，可实现批量操作或单独操作测试。提供标准Modbus通信控制协议与调试软件，方便用户进行控制软件开发。可应用于开关电源测试、电池性能检测等多个行业领域，并可应用于产品带载老化。
详情
1.应用领域
应用对象：对直流电源、电池、大功率元件、直流发电机等进行测试。
应用场景：模拟各种负载条件，测试直流电源的输出性能、稳定性和效率等指标；可应用于产品带载老化。
应用行业：工业电子、电力电子、新能源、汽车、轨道交通等行业。
2.性能特点
1)简洁操作、通讯协议精准控制。
2)触摸屏支持CC/CV/CW/CR模式参数设置与运行。
3)支持多机并联。
4)支持远端电压测量。
5)程控软件增加支持CV+/动态模式/列表模式，参数设置简洁。
3.规格参数
|
序号 |
项目 |
参数 |
|||||
|
1 |
典型产品型号 |
SW-E1020-150DS |
SW-E1030-300DS |
SW-E2030-300DS |
SW-E2060-500DS |
SW-E2060-500UD |
|
|
2 |
结构形式 |
桌面式 |
单元式 |
||||
|
3 |
通道数 |
1 |
2 |
||||
|
4 |
供电电源 |
220VAC/50Hz |
|||||
|
5 |
负载功率 |
150W Max |
300W Max |
300W Max |
500W |
500W |
|
|
6 |
负载电压 |
0～100V |
0～100V |
0～200V |
0～200V |
0～200V |
|
|
7 |
负载电流 |
0～20A |
0～30A |
0～30A |
0～60A |
0～60A |
|
|
8 |
最小带载操作电流 |
0.05%FS |
|||||
|
9 |
最小带载操作电压 |
0～50V: 0.5V/60A; 0～100V：0.7V/10～40A; 0～200V: 1.3V/50～60A; |
|||||
|
10 |
设定值 分辨率 |
定电压 |
0.01V |
||||
|
定电流 |
0.001A |
||||||
|
定功率 |
0.01W |
||||||
|
定电阻 |
0.1Ω(0.1-6553.5Ω) |
||||||
|
11 |
回读值 分辨率 |
定电压 |
0.01V |
||||
|
定电流 |
0.001A |
||||||
|
定功率 |
0.01W |
||||||
|
定电阻 |
0.1Ω(0.1-6553.5Ω) |
||||||
|
12 |
设定值精度 |
定电压 |
0.1%±0.1%FS |
||||
|
定电流 |
0.1%±0.1%FS |
||||||
|
定功率 |
0.2%±0.25W |
||||||
|
定电阻 |
0.2%±0.2Ω |
||||||
|
13 |
回读值精度 |
定电压 |
0.1%±0.01%FS |
||||
|
定电流 |
0.1%±0.01%FS |
||||||
|
定功率 |
0.2%±0.15W |
||||||
|
定电阻 |
0.2%±0.1Ω |
||||||
|
14 |
远端测量 |
支持 |
|||||
|
15 |
响应速度 |
5ms |
|||||
|
16 |
动态模式 |
10KHz T1&T2(0.1ms～6553.5ms)(提供一组十步List测试模式) |
|||||
|
17 |
电流斜率 |
1mA～2000mA/100us(默认上升斜率↑20mA/100us默认下降斜率↓100mA/100us) |
|||||
|
18 |
工作环境 |
0～40℃，0～95%RH |
|||||
|
19 |
冷却方式 |
温控风冷 |
|||||
|
20 |
保护功能 |
过电压(OVP)/过电流(OCP)/过功率(OPP)/过温保护(OTP) |
|||||
|
21 |

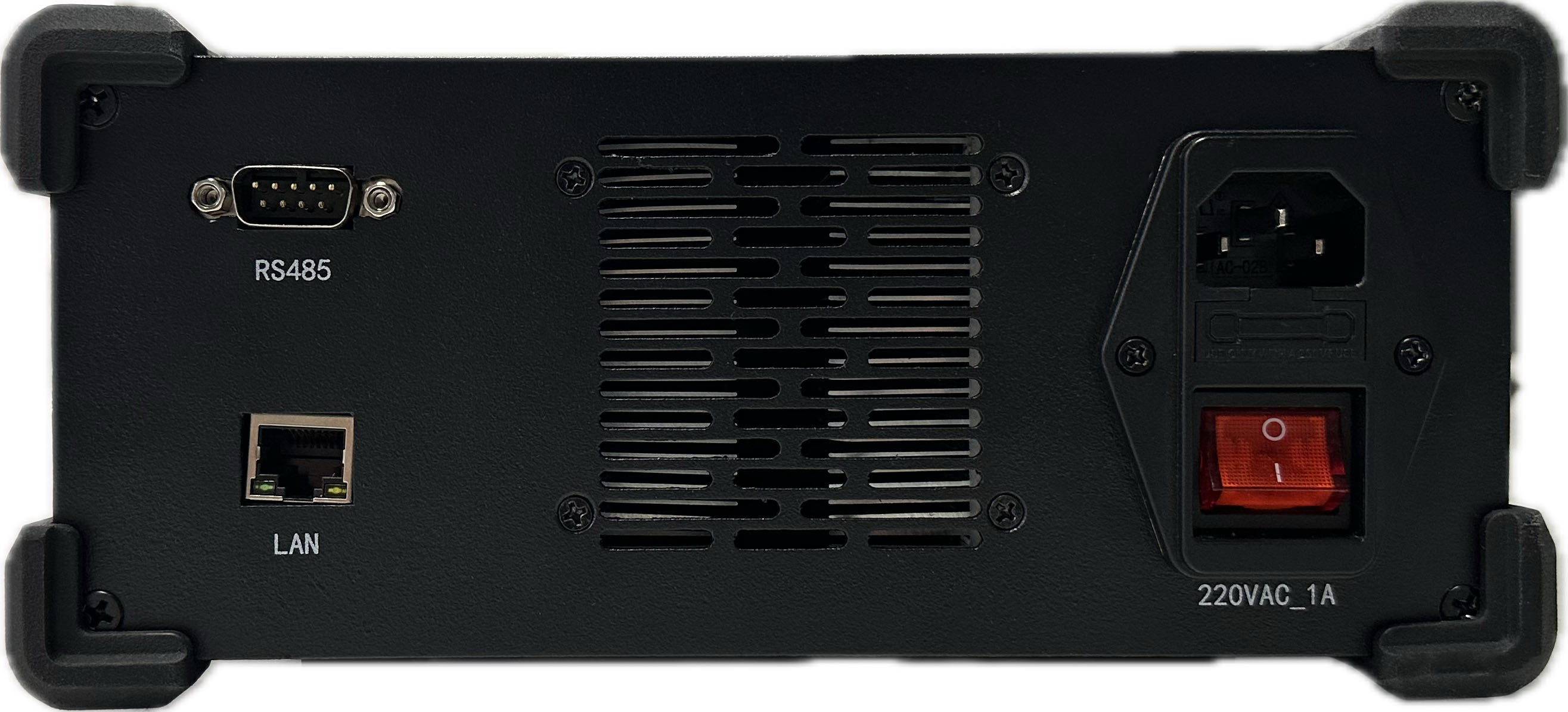

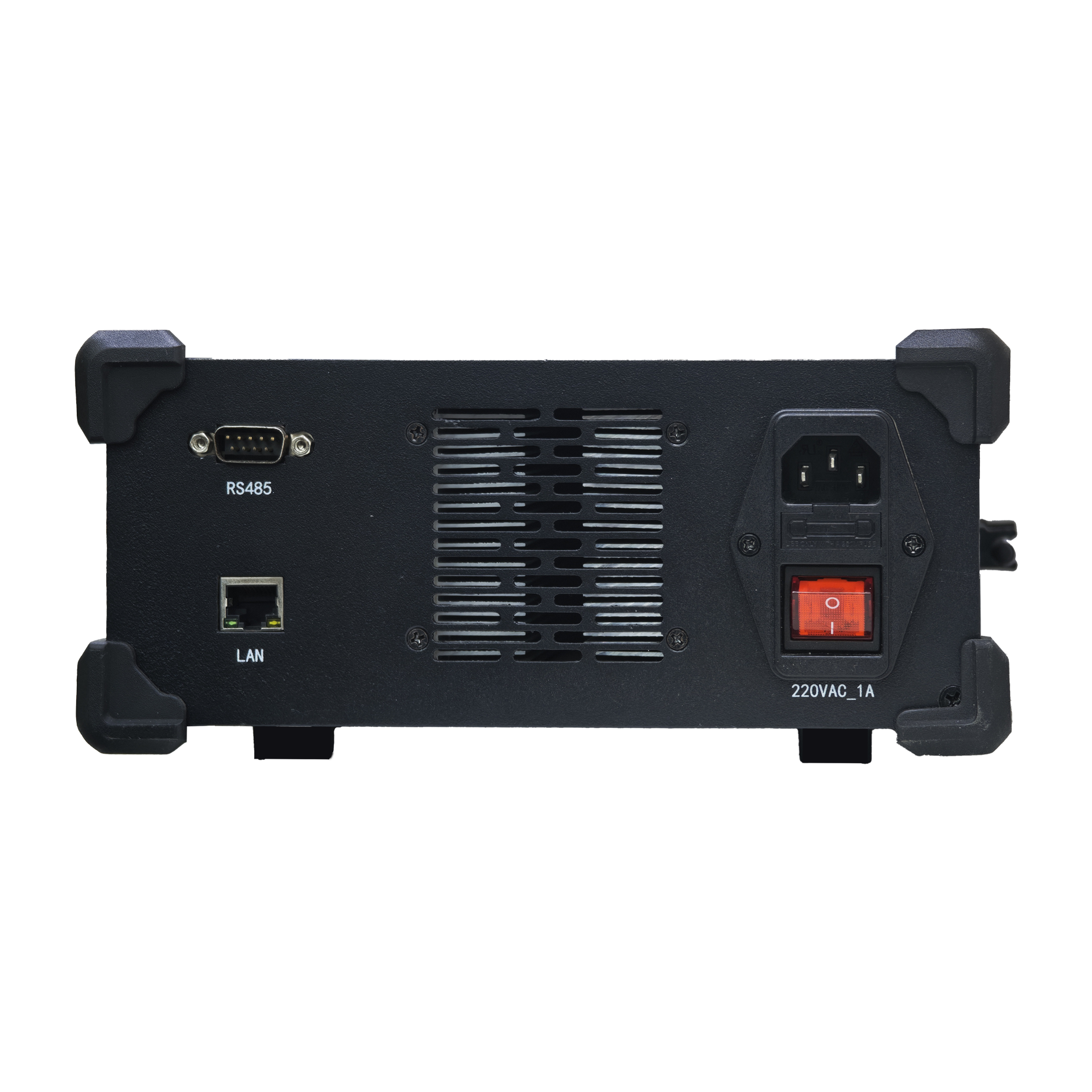

通讯端口 |
RS485、LAN |
|||||
4.结构形式
|
序号 |
项目 |

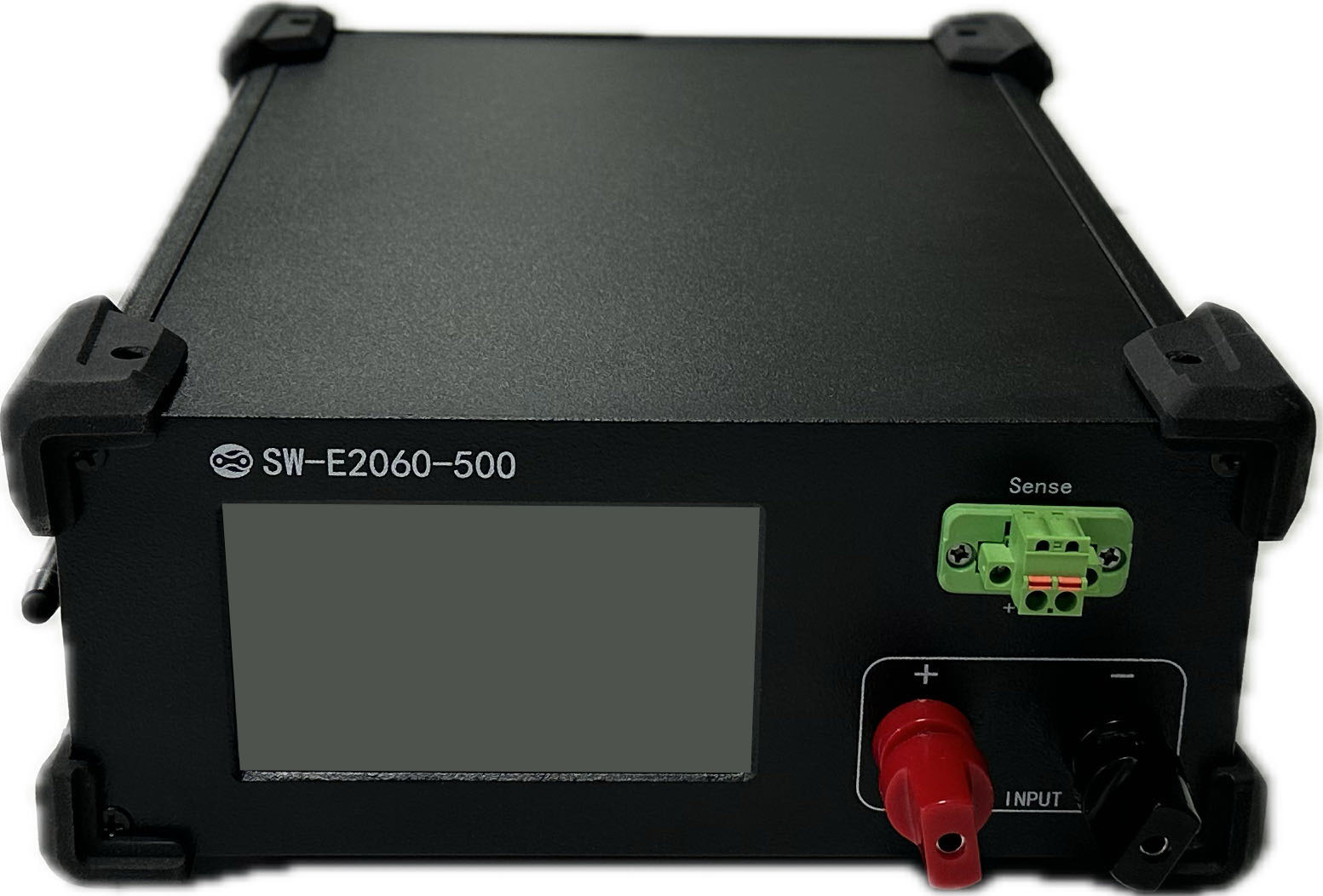

桌面式 |

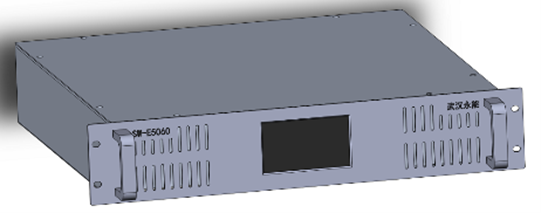

单元式 |
|
1 |
外观 |
|
|
|
2 |
尺寸(W*H*D) |
500W： 230*45*102 mm 600W： 230*45*132 mm |
500W： 482*513.5*89 mm（2U） 600W： 482*513.5*133 mm（3U） |
|
3 |
重量 |
500W：2.5Kg 600W：2.8Kg |
500W：5.5Kg 600W：6.5Kg |
|
4 |
特点 |

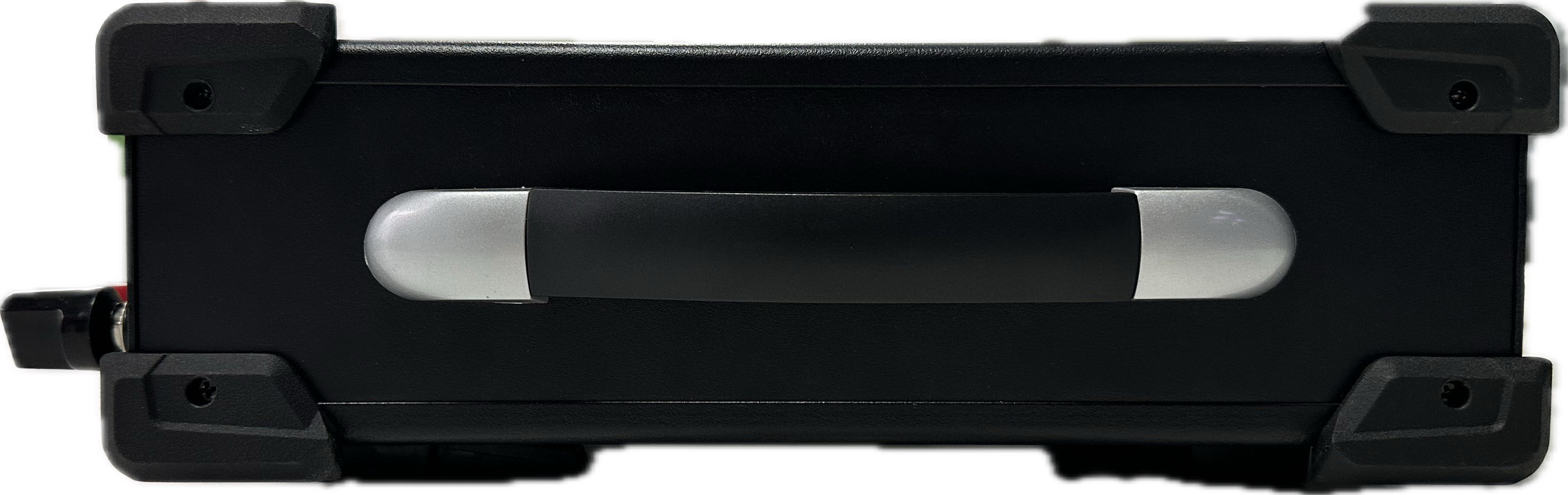

便携提手，可变撑脚 |
19”标准U，带安装配件 |
|
5 |
应用场景 |
实验室/老化 |
ATE装机 |
5.产品选型
|
SW- |
E |
xx |
yy |
-zzz |
D |
S/D |
|
品牌标识 |
直流电子负载 |
负载最大电压10: 100V 20: 200V |
负载最大电流10： 10A 20/30/40/50 60： 60A |
负载最大功率150： 150W 300： 300W 500： 500W |
结构形式 D：桌面式 U:单元式 |
通道数 S：单通道 D：双通道 |
