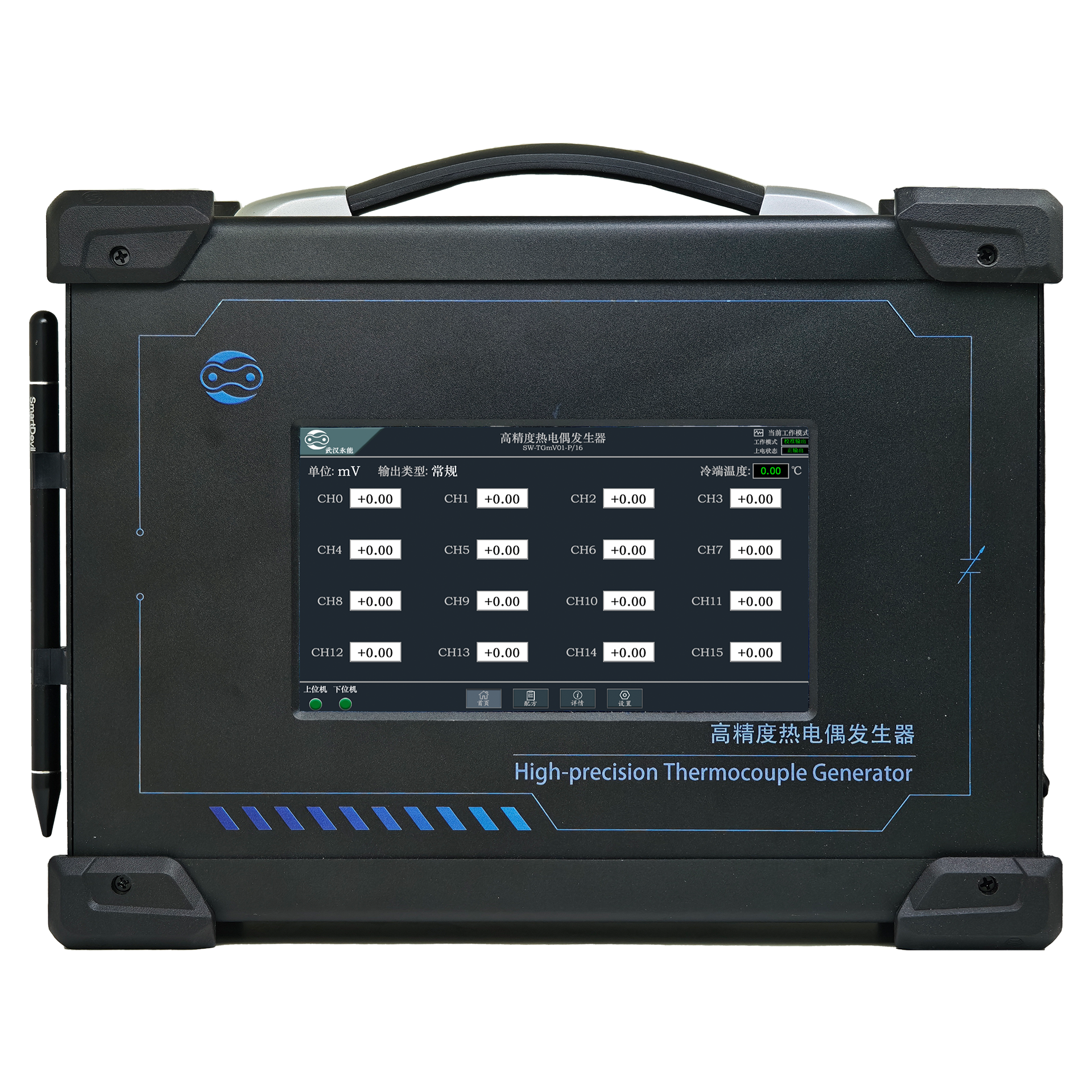

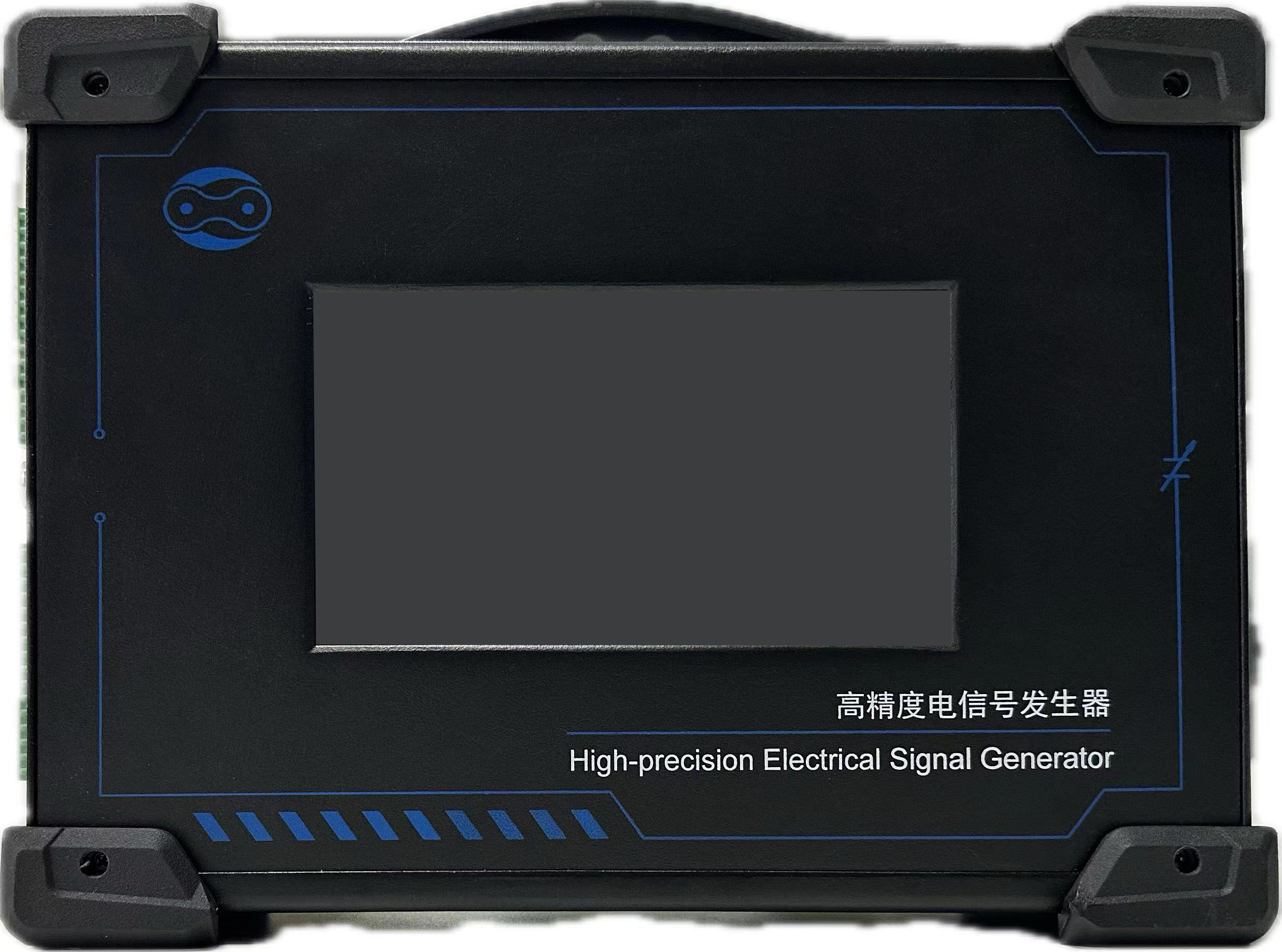

SW-TG系列热电偶发生器
产品简介
SW-TG系列热电偶发生器是用于高精度电压传感器（同时可模拟带冷端补偿的热电偶电势）、电流传感器采样电路的信号模拟测试、校准、巡检的专用设备，采用隔离微弱信号发生电路发生高精度信号，具有响应快、精度高、多通道独立、输出和控制电路隔离、设置参数方案式调用的特点，支持电压/电流/带冷端补偿的任意型号热电偶模拟输出。
SW-TG系列热电偶发生器有便携式、桌面式、单元式三款，便携式采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。三款均配置LAN、RS485控制接口，采用标准Modbus通讯协议，并配套上位机控制软件。
详情
1.应用领域
应用对象：热电偶采集模块测试校准、PCB板测试的信号源或激励源、电压或电流传感器模拟源。
应用场景：巡检、在线试验、实验室、检测信号源等。
应用行业：工业电子、电力电子、新能源、汽车、轨道交通等。
2.性能特点
1）超高精度，可替代国外进口同类产品。
2）正负输出量程和多通道，1台设备可替代多台设备。
3）卓越的环境适应能力，超低温漂。

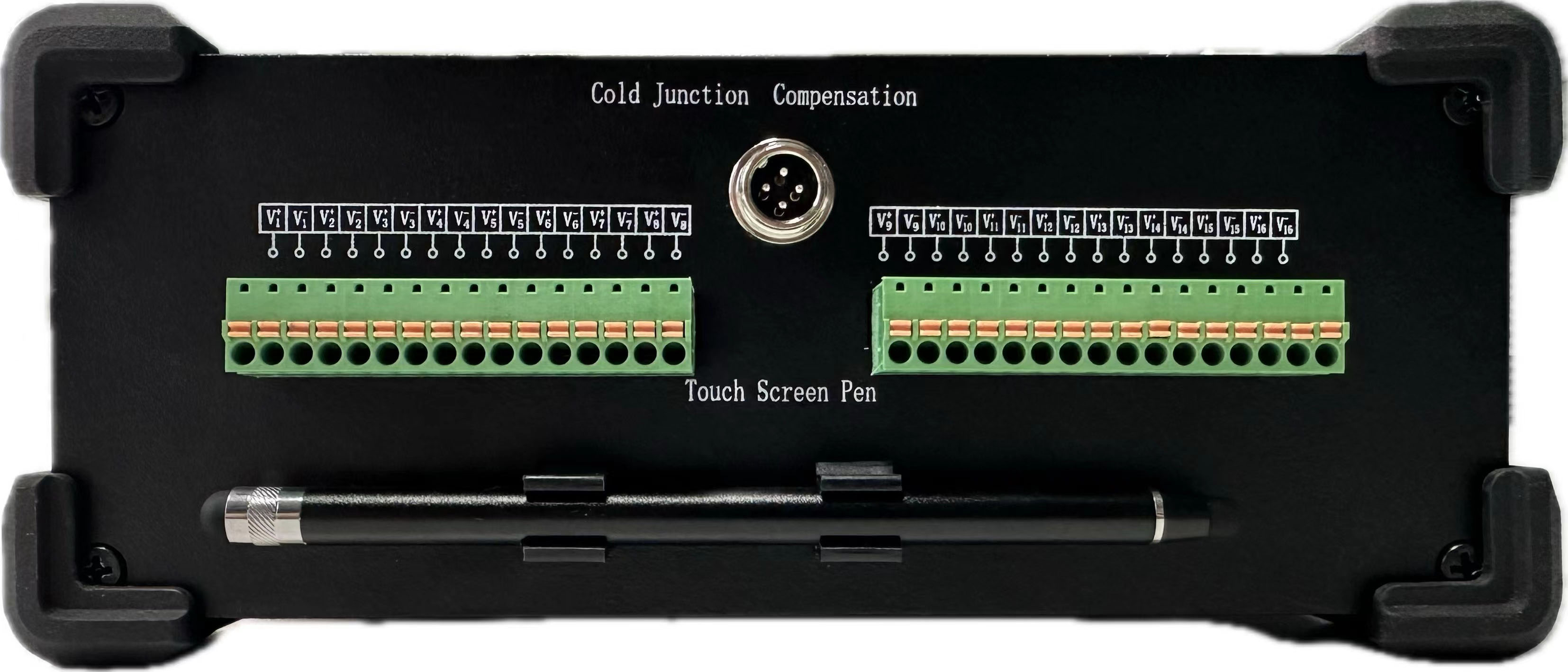

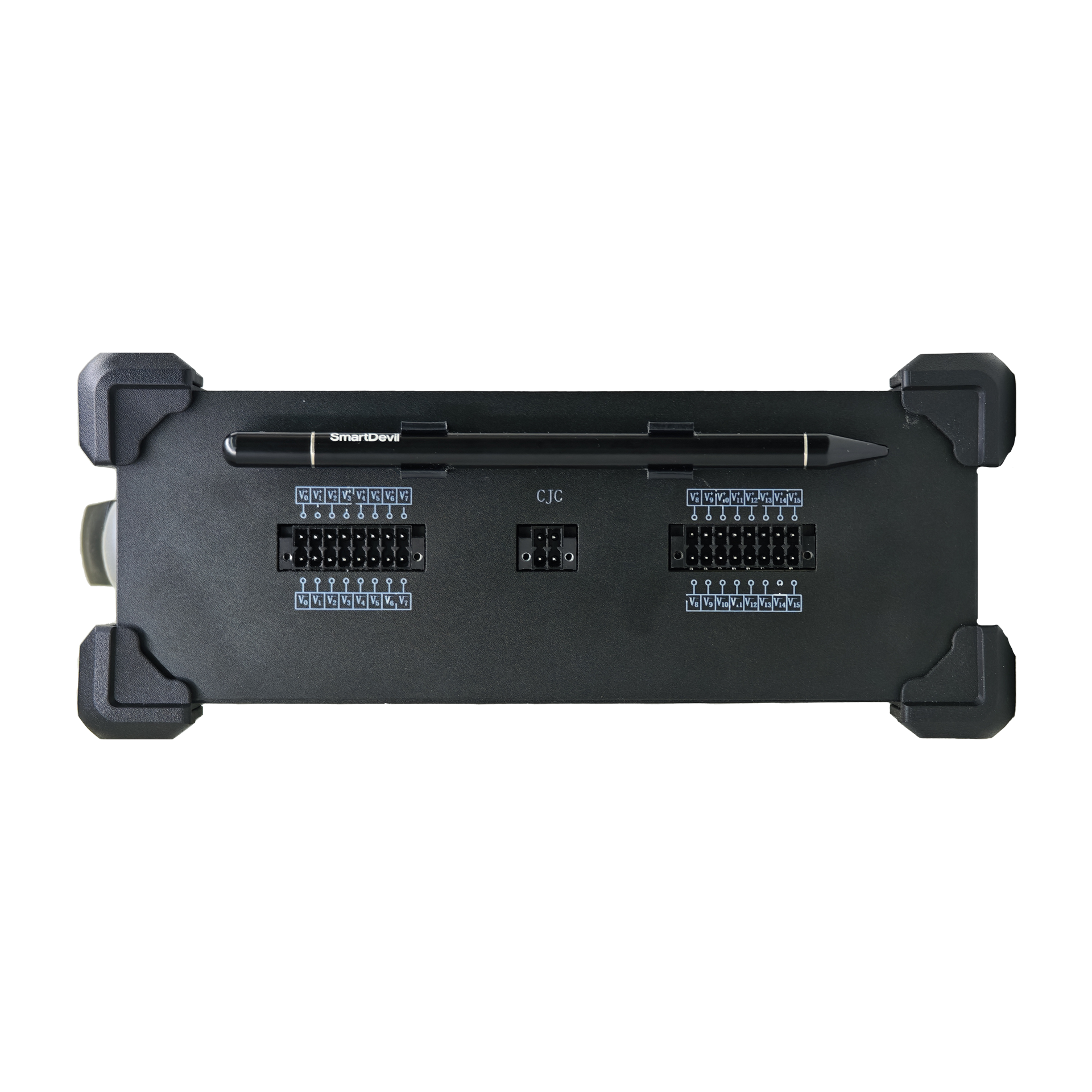

4）100mV量程模拟器自带外置四线PT100冷端补偿，程控软件支持直接模拟指定任意型号热电偶温度输出。
5）程控软件支持电压或电流或热电偶支持曲线输出。
3.规格参数
|
项目 |
参数 |
|||
|
1 |
通道数 |
16/32/48/64 |
||
|
2 |
型号 |
SW-TA0025 |
SW-TV8010 |
SW-TV0500/TV1000 |
|
3 |
电信号范围 |
0～25mA |
±100mV(带冷端补偿) |
0～5V/0～10V |
|
4 |
分辨率 |
0.01mA |
0.01mV |
0.01V |
|
5 |
输出精度 |
0.05%(读数)+0.05%(量程) |
0.01%(0点浮压<50uV) |
0.1% |
|
6 |
负载能力 |
≤500Ω |
≤100Ω |
≤500Ω |
|
7 |
信号温漂 |
＜20ppm/25℃ |
＜2ppm/25℃ |
＜25ppm/25℃ |
|
8 |
切换响应时间 |
≤100ms |
||
|
9 |
通讯方式 |
LAN、485 |
||
|
10 |
供电电源 |
24VDC/1Amax(自带适配器) |
||
|
11 |
工作环境 |
0～45℃，10～85%RH |
||
备注：可定制其他输出电压或功率型号。
4.结构形式
|
序号 |
项目 |
便携式 |
桌面式 |
单元式 |
|
1 |

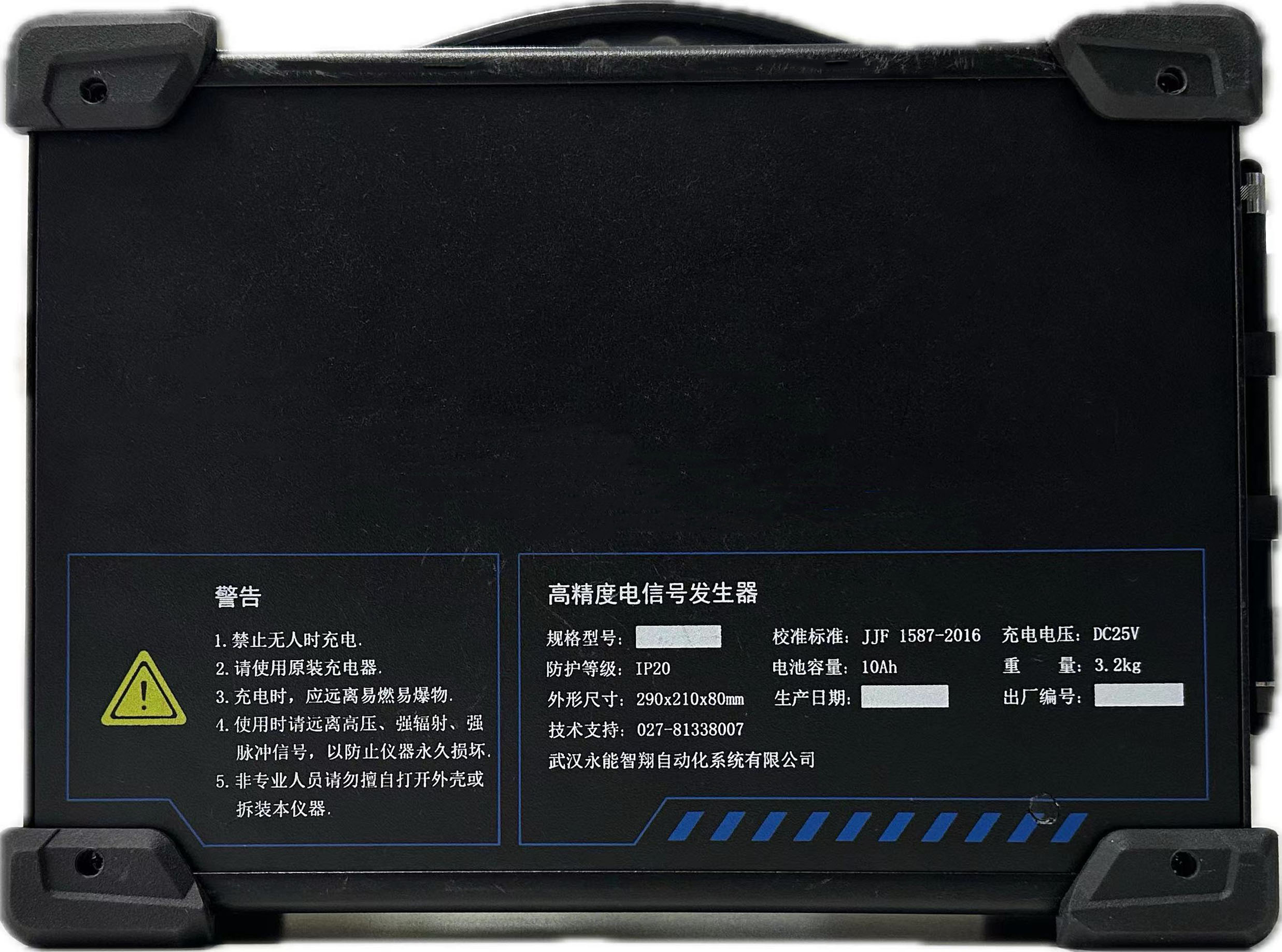

外观 |
|
|
|
|
2 |
尺寸(W*D*H) |
304*223*94mm |
304*223*74mm |
485*450*44.5mm |
|
3 |
重量 |
2.0kg |
3.2kg |
2.6kg |
|
4 |
特点 |
配置24V/10Ah锂电池 |
便携提手，可变撑脚 |
19”标准1U，带安装配件 |
|
5 |
应用场景 |
巡检、在线试验 |
实验室、检测信号源 |
自动化测试装机 |
5.产品选型
|
SW- |
T |
xyyyy |
-D |
/zz |
|
品牌标识 |
电信号发生系列 |
V8010：±100mV/10uV 带外置冷端补偿，可直接模拟热电偶 |
P：便携式 D：桌面式 U：单元式 |
zz：通道数 支持：16/32/48/64 |
|
V0010：±100mV/10uV V0100：±1V/0.1mV V0500：±5V/0.5mV V1000：±10V/1mV |
||||
|
A0025：±25mA/2.5uA A0050：±50mA/5uA V0075：±75mA/7.5uA |
