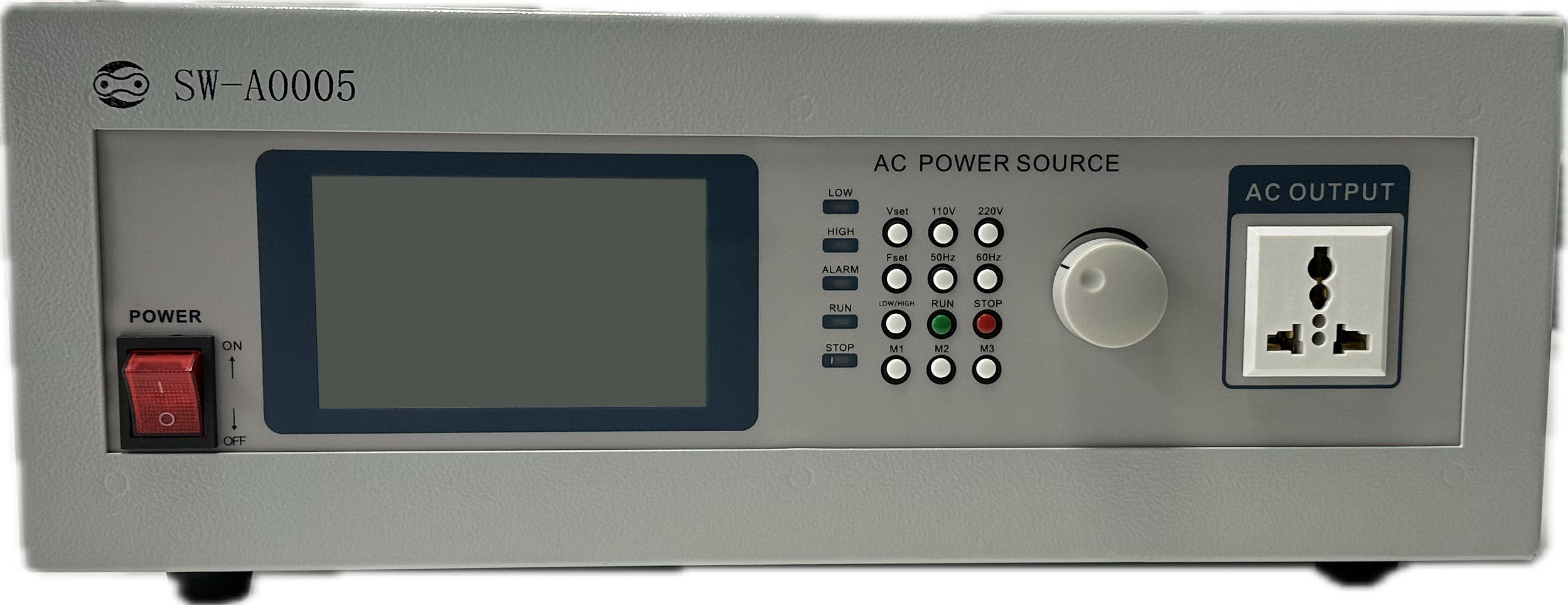

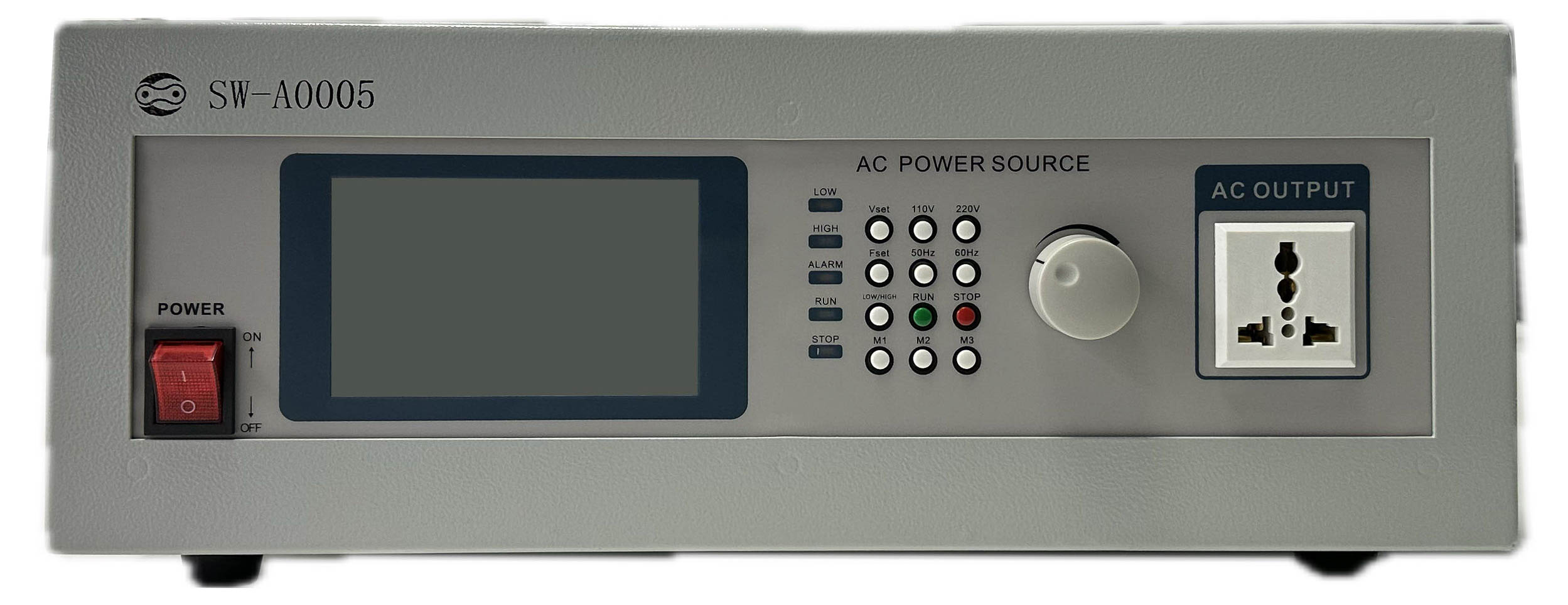

产品概述
SW-A系列程控交流变频电源采样硬件波形合成和 PID 控制,输出波形稳定,反应速度快;采用硬件和软件结合的功率器件保护方式,保护迅速可靠;适用于阻性、感性、整流性等各种负载,具有过热、过流、过载、短路等异常状况保护功能,采用高分辨率 LCD 显示,清晰醒目,可视角度大,方便生产线使用,具有程控通讯接口(标准Modbus协议);主要用于专业实验室(EMI/EMC/安规)、制造厂(品质保证/寿命测试)、外销产品测试,模拟各国电网和产品研发测试。
1.应用领域
应用对象:交流输入模块的供电、电压拉偏、频率拉偏、效率及保护测试。
应用场景:产品开发、生产检验、质量品控、试验认证。
应用行业:工业电子、电力电子、新能源、汽车、轨道交通等行业。
2.性能特点
1)高频 SPWM 硬件调制技术,反应速度快,输出稳定。
2)大功率 MOS/IGBT 驱动,运行可靠,过载能力强。
3)适用于阻性、感性、整流性等各种负载。
4)具有过热、过流、过载、短路等异常状况保护功能。
5)具有参数记忆功能、可存储快捷键操作方式,使用简单方便,电源电压在线可调,输出频率可任选。
6)采用高分辨率 LCD 显示,清晰醒目,可视角度大,方便生产线使用。
7)具有RS485、LAN通讯控制接口。
8)程控软件支持压频曲线控制和参数回读及存储。
3.规格参数
序号 |
项目 |
参数 |
|||||
SW-A0005 |
SW-A0010 |
SW-A0020 |
SW-A0030 |
SW-A0050 |
SW-A0100 |
||
1 |
输出功率 |
0.5KVA |
1KVA |
2KVA |
3KVA |
5KVA |
10KVA |
2 |
输入电源 |
单相 220V±10%;50Hz±5Hz |
|||||
3 |
输出电压范围 |
低档 1.0~150.0VAC,高档 150.1~300.0VAC |
|||||
4 |
输出频率 |
45~400Hz,分辨率0.1Hz |
|||||
5 |
频率稳定度 |
≤0.1% |
|||||
6 |
电压稳定度 |
≤1% |
|||||
7 |
失真度 |
≤2%(THD) |
|||||
8 |
源载效应 |
≤1% |
|||||
9 |
负载效应 |
≤1% |
|||||
10 |
效率 |
≥90% |
|||||
11 |
频率显示 |
0.1%读数,分辨率 0.1Hz |
|||||
12 |
电压显示 |
±(0.5%读数+0.5%量程),分辨率 0.1V |
|||||
13 |
电流显示 |
±(0.5%读数+0.5%量程),分辨率 0.001A/0.1A |
|||||
14 |
功率显示 |
±(0.5%读数+0.5%量程),分辨率 0.01W/0.1KW |
|||||
15 |
功率因数显示 |
±0.1,分辨率 0.01 |
|||||
16 |
过载能力 |
1.0Ie<I 输出≤1.1Ie,延时 15s 切断输出 |
|||||
1.1Ie<I 输出≤1.2Ie,延时 5s 切断输出 |
|||||||
17 |
过热保护 |
功率器件温度大于 85℃±5℃ |
|||||
18 |

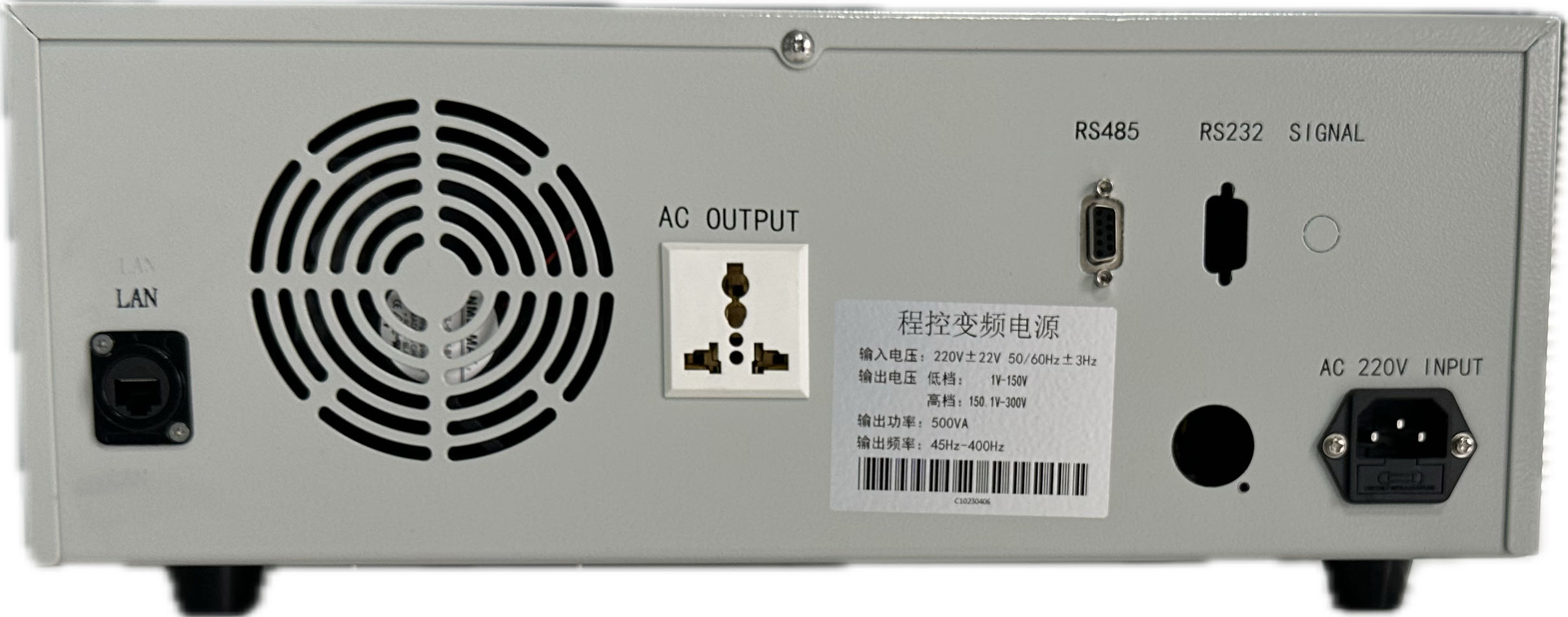

外部通信接口 |
RS485、LAN |
|||||
19 |
外壳防护等级 |
IP20 |
|||||
20 |
工作环境 |
温度: -10℃~40℃,湿度: 10%~90%(25℃无凝露),海拔高度 ≤2km |
|||||
21 |
结构形式 |
3KVA以下:宽432×深454×高156mm 3KVA以上:柜式 |
序号 |
项目 |
参数 |
|||||
SW-A0150 |
SW-A0200 |
SW-A0300 |
SW-A0450 |
SW-A0600 |
SW-A1000 |
||
1 |
输出功率 |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
100KVA |
2 |
输入电源 |
380V±10%;三相四线+地线; 50Hz±5Hz |
|||||
3 |
输出电压范围 |
低档 1.0~150.0V,高档 150.1~300.0V |
|||||
4 |
输出频率 |
20KVA 以下:45~400Hz,分辨率0.1Hz 20KVA 以上: 45~65Hz 可调 调整步幅 0.1Hz,快捷键: 50Hz 、60Hz |
|||||
5 |
频率稳定度 |
≤0.1% |
|||||
6 |
电压稳定度 |
≤1% |
|||||
7 |
失真度 |
≤2%(THD) |
|||||
8 |
源载效应 |
≤1% |
|||||
9 |
负载效应 |
≤1% |
|||||
10 |
效率 |
≥90% |
|||||
11 |
频率显示 |
0.1%读数,分辨率 0.1Hz |
|||||
12 |
电压显示 |
±(0.5%读数+0.5%量程),分辨率 0.1V |
|||||
13 |
电流显示 |
±(0.5%读数+0.5%量程),分辨率 0.001A/0.1A |
|||||
14 |
功率显示 |
±(0.5%读数+0.5%量程),分辨率 0.01W/0.1KW |
|||||
15 |
功率因数显示 |
±0.1,分辨率 0.01 |
|||||
16 |
过载能力 |
1.0Ie<I 输出≤1.1Ie,延时 15s 切断输出 |
|||||
1.1Ie<I 输出≤1.2Ie,延时 5s 切断输出 |
|||||||
17 |
过热保护 |
功率器件温度大于 85℃±5℃ |
|||||
18 |
外部通信接口 |
RS485、LAN |
|||||
19 |
外壳防护等级 |
IP20 |
|||||
20 |
工作环境 |
温度: -10℃~40℃,湿度: 10%~90%(25℃无凝露),海拔高度 ≤2km |
|||||
21 |
结构形式 |
柜式 |

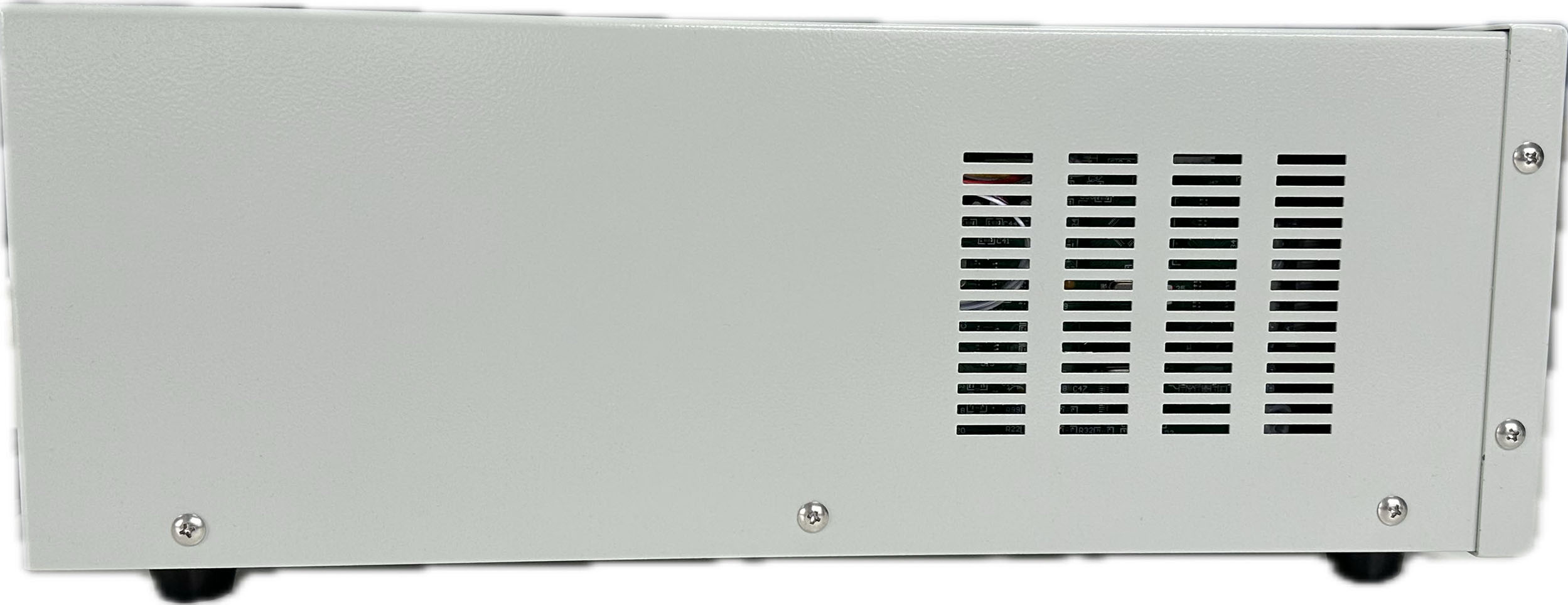

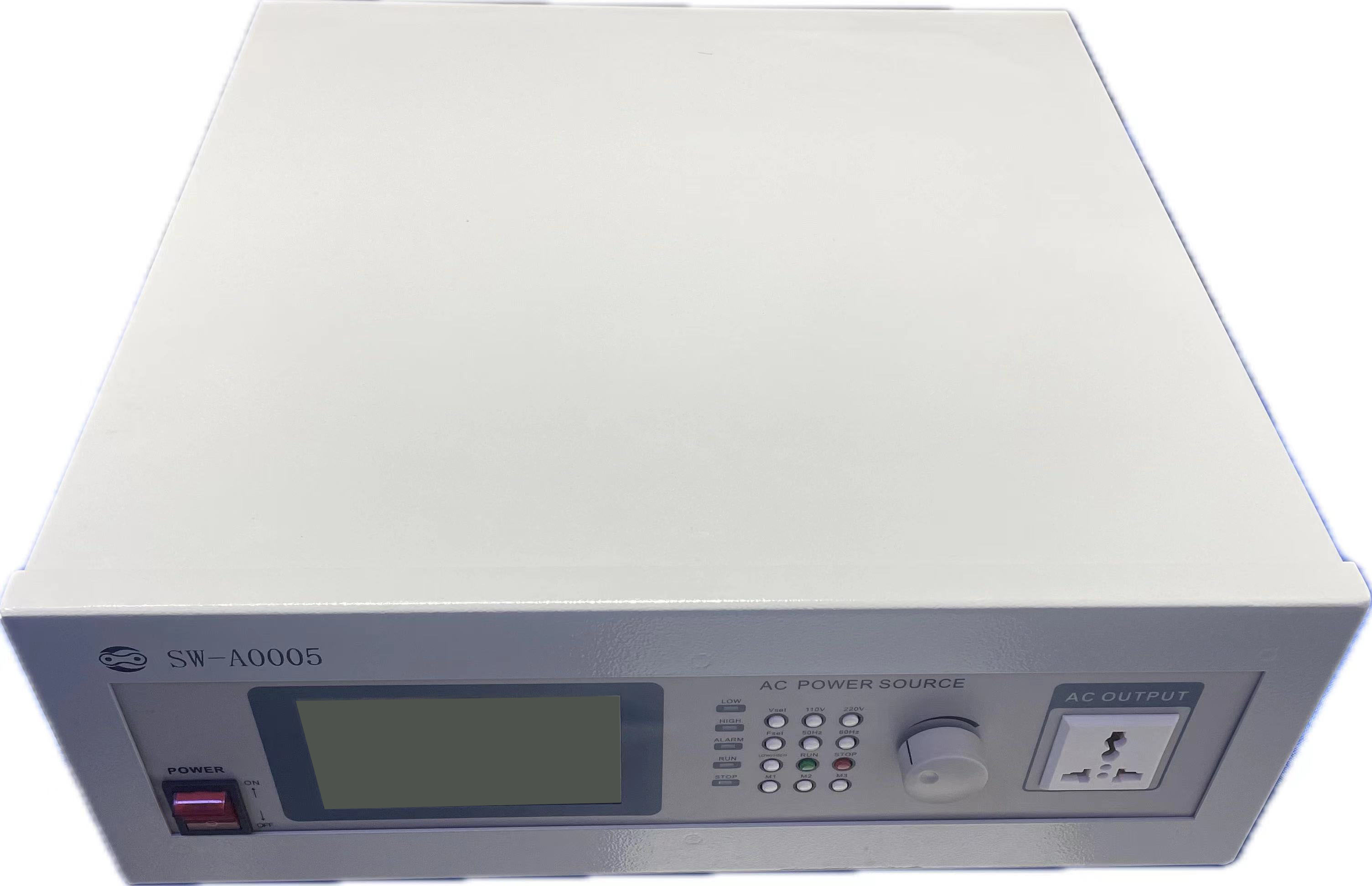

4.结构形式
序号 |
项目 |
桌面式 |
单元式 |
1 |
外观 |
||
2 |
尺寸(W*D*H) |
432*421*152mm |
412*445*197mm |
3 |
重量 |
7.5~10Kg |
8.5~12Kg |
4 |
特点 |
桌面撑脚 |
带安装配件 |
5 |
应用场景 |
实验室、检测信号源 |
自动化测试装机 |
5.产品选型
SW- |
A |
xxxx |
-D |
品牌标识 |
程控交流源 |
0010:1000W |
D:桌面式 U:单元式 |
备注:可定制其他输出电压或功率型号。
