SW-F系列函数发生器
产品简介
SW-F系列函数发生器，能产生正弦波、方波、三角波、脉冲波、以及任意波等多种波形，任意波频率最高可达60MHz，正弦波频率高达200MHz，具有占空比调节、扫频、测量信号频率和计数器功能等，可同时显示输出信号、幅度、和频率等。该系列具有优良的幅频特性，本仪器外型精巧，美观。本仪器广泛使用于工厂、学校、科研单位和实验室。

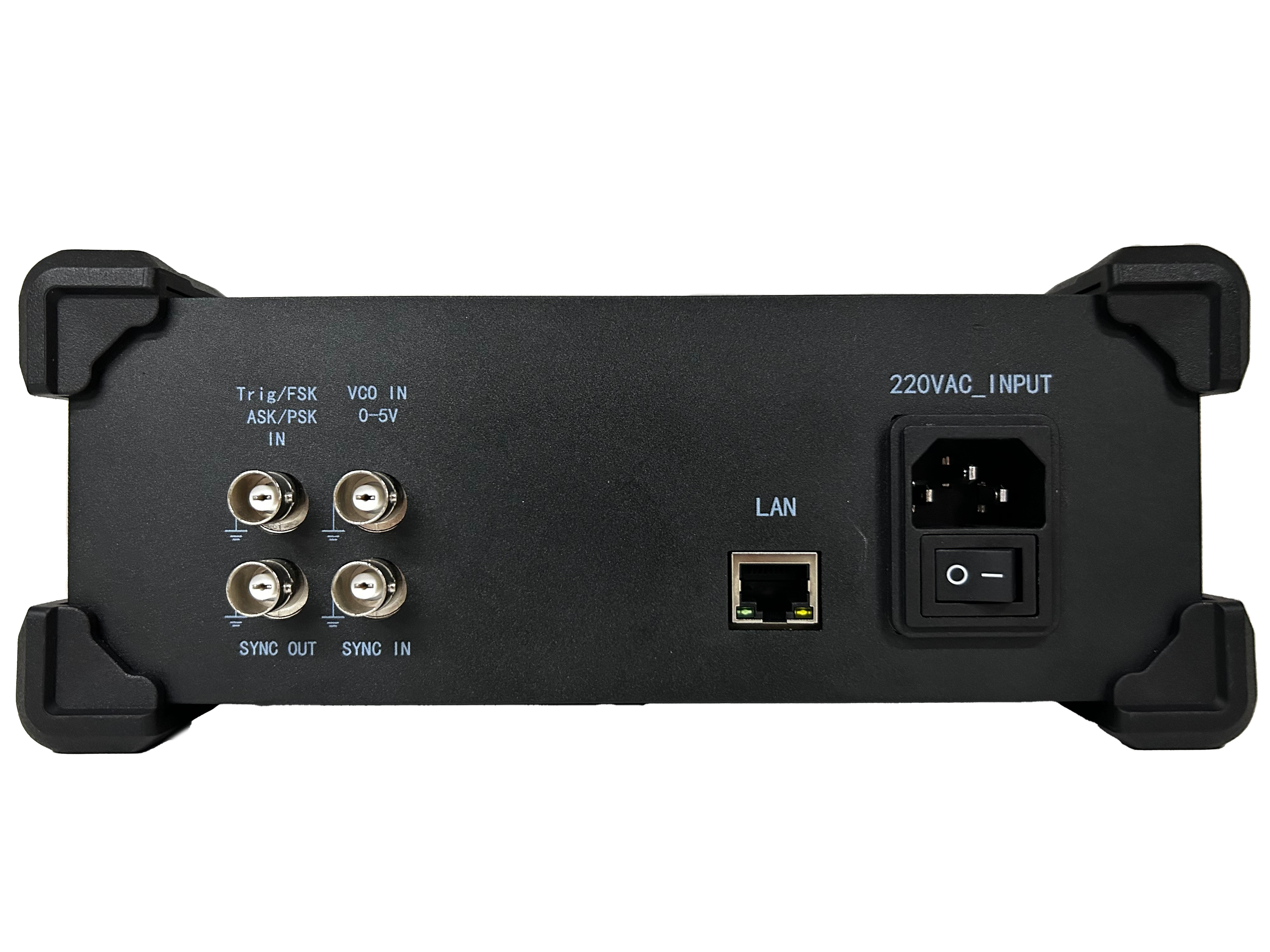

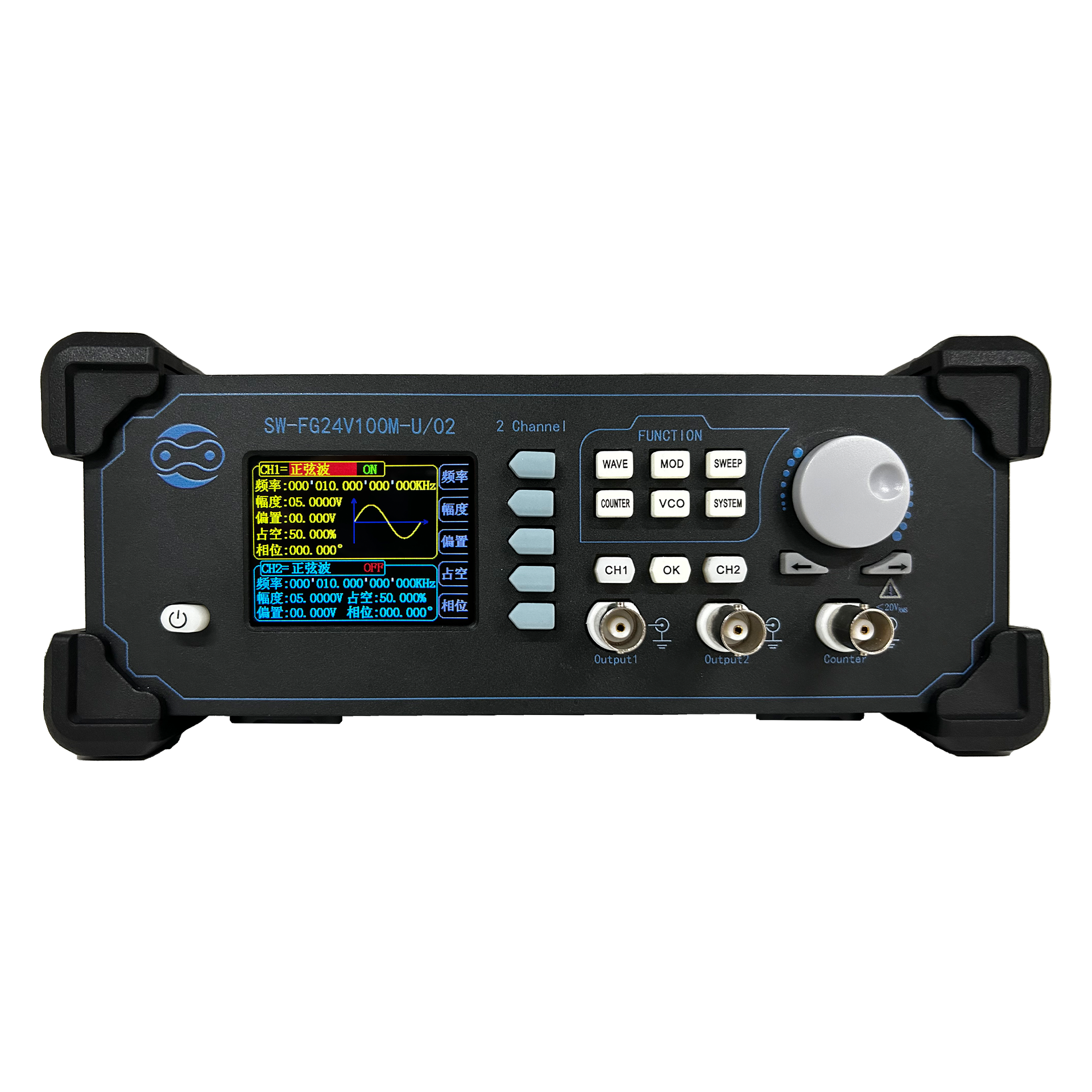

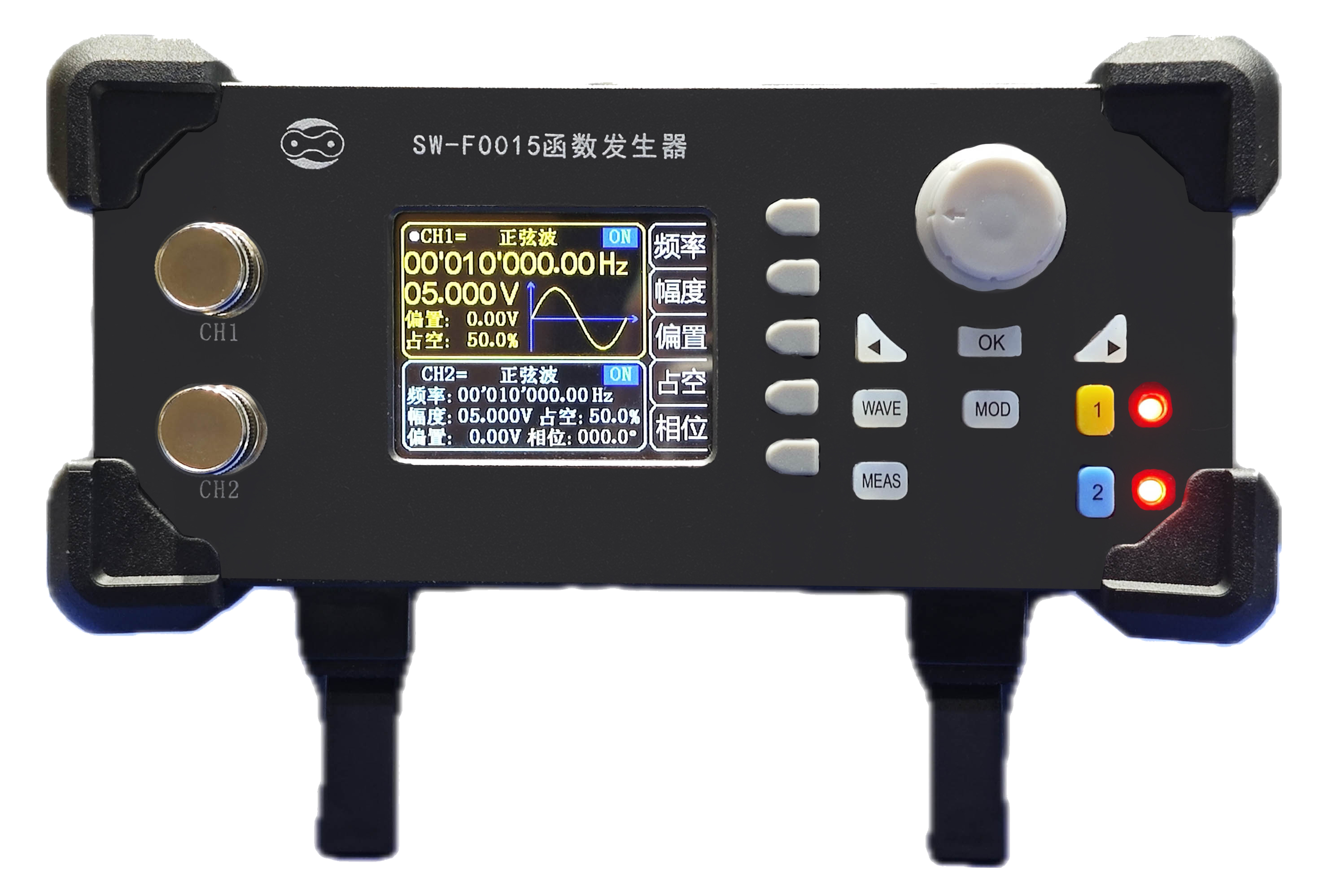

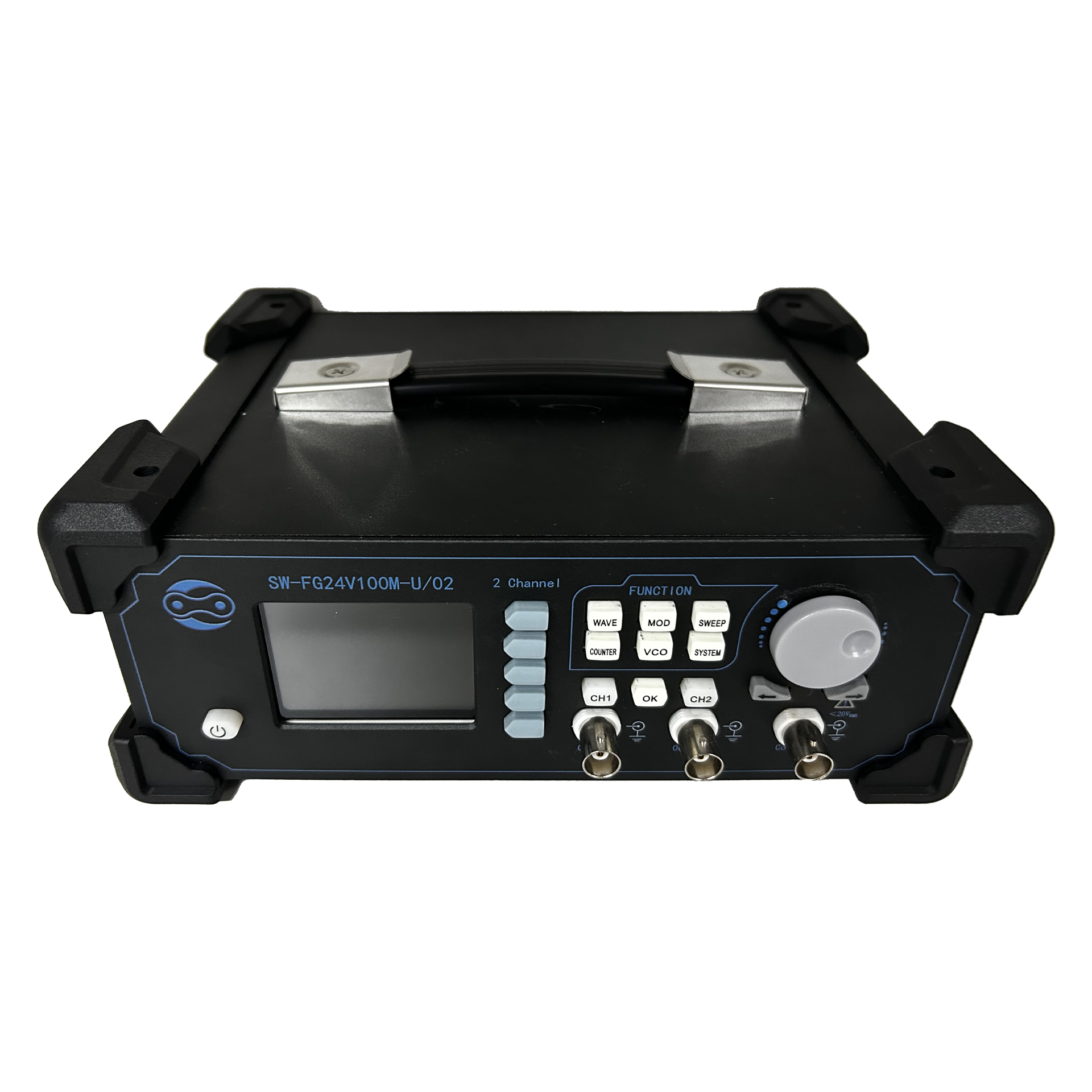

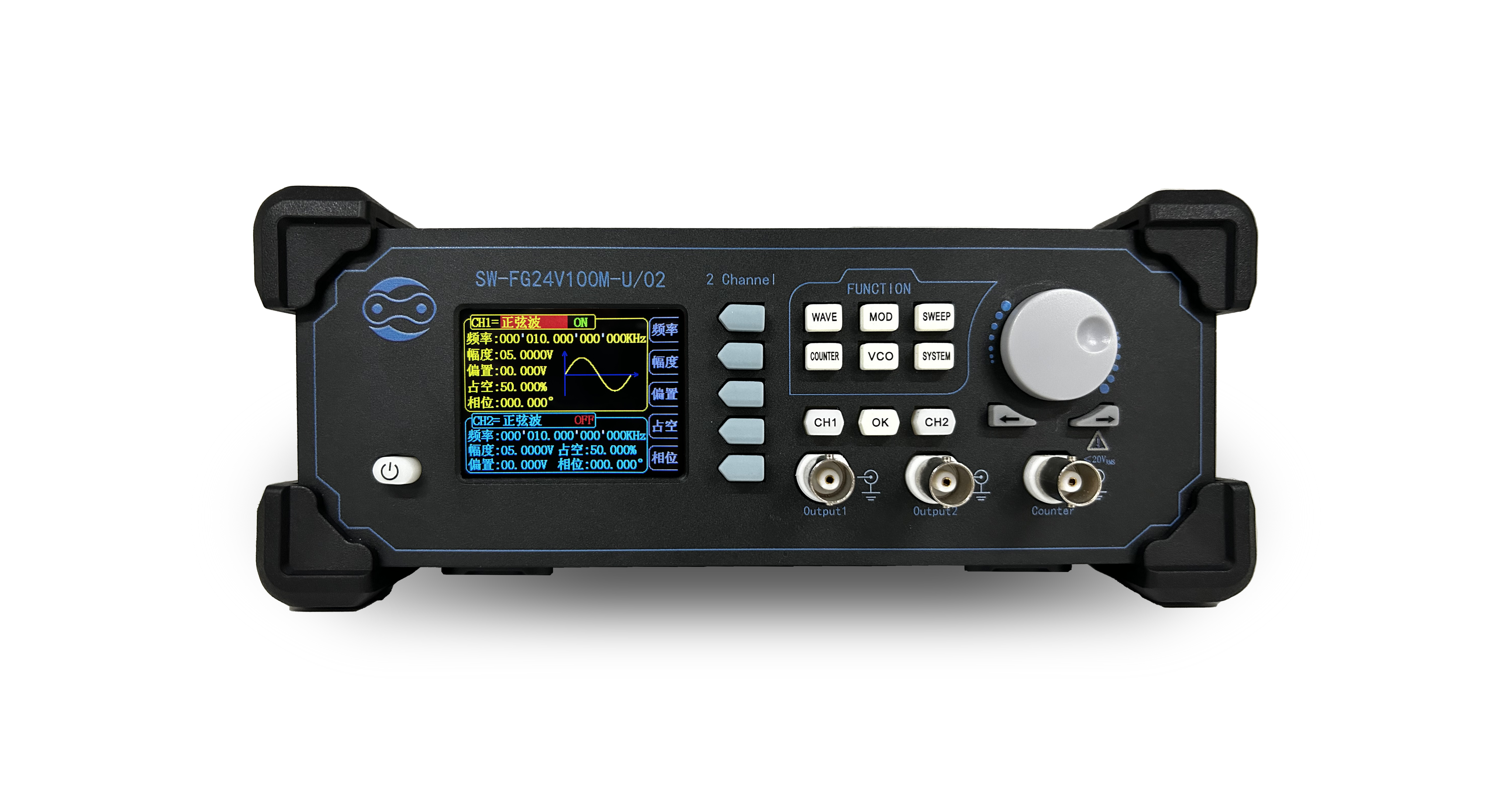

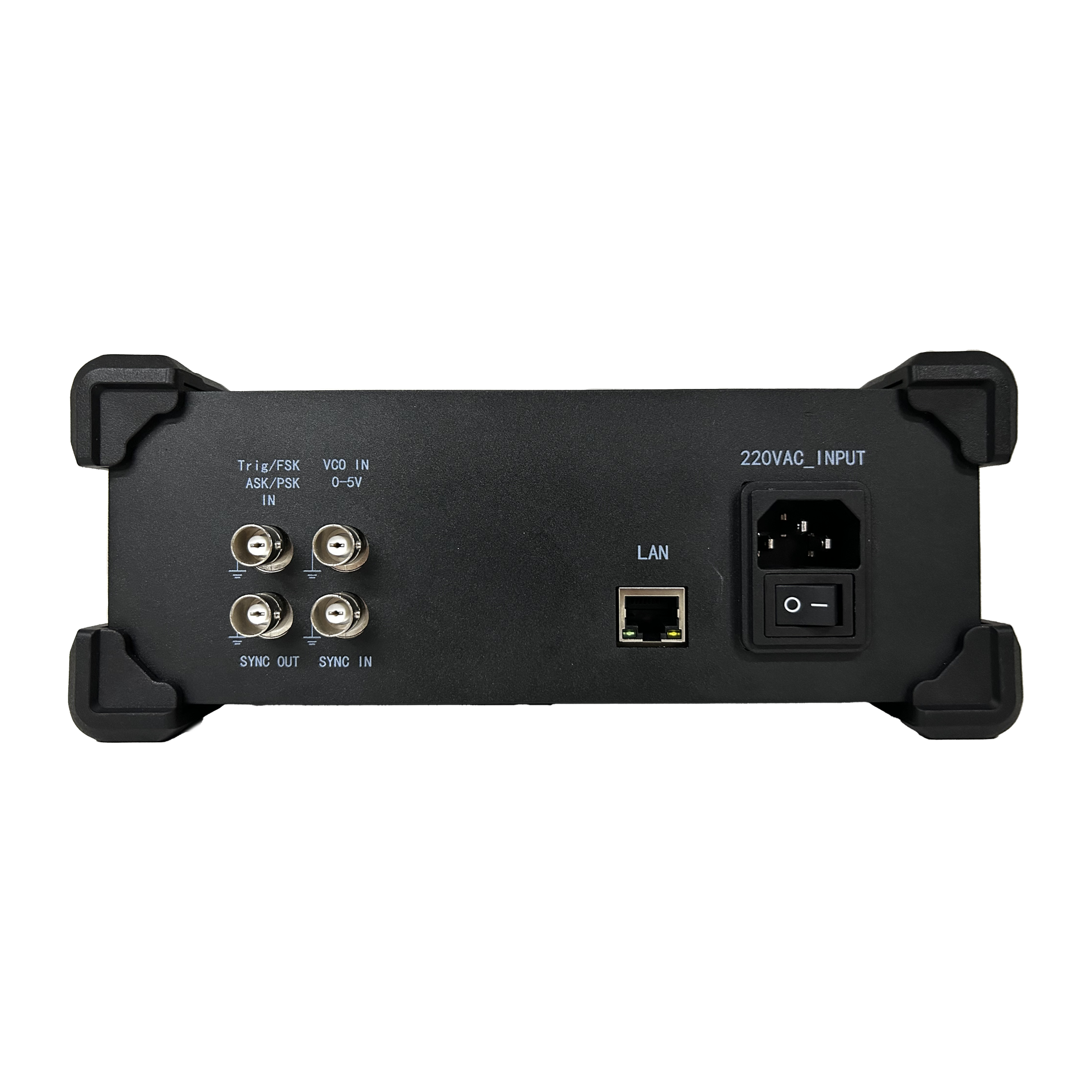

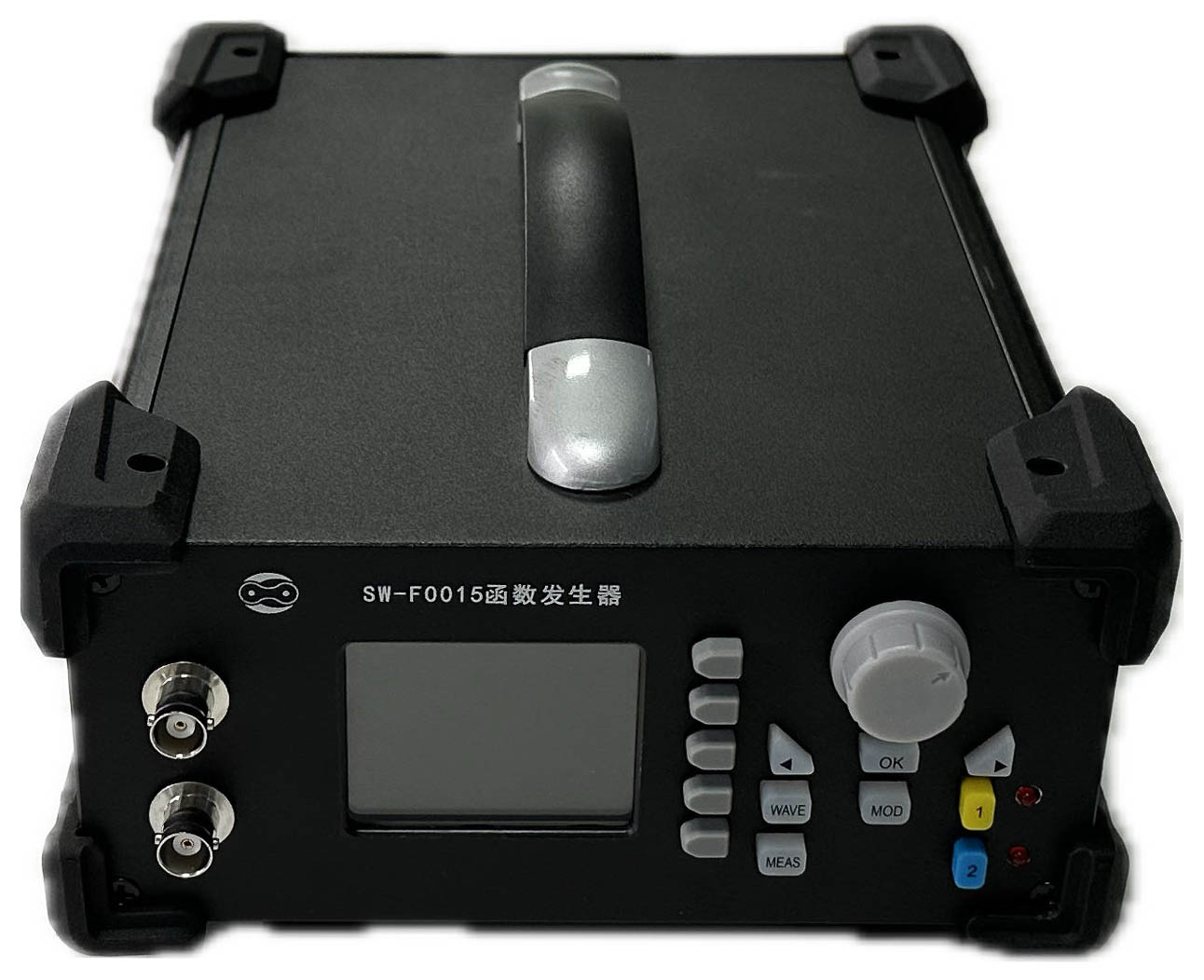

SW-F系列函数发生器有便携式、桌面式、单元式三款，便携式采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。三款均配置LAN、RS485控制接口，采用标准Modbus通讯协议，并配套上位机控制软件。
详情
1.应用领域
1）应用对象: 电气模块的控制信号模拟、驱动板的PWM信号模拟等。
2）应用场景: 产品开发、生产检验、生产测试、仪器维修、质量品控、试验认证。
3）应用行业: 工业电子、电力电子、新能源、汽车、轨道交通等行业。
2.性能特点
1）双通道输出，每通道输出波形最高可达60MHz。
2）输出5 种标准波形，最小频率分辨率可达0.01μHz。
3）触摸屏可直接发送常规波形，上位机程控软件可编辑任意波形，4）包括导数连续的任意波形。
5）USB 和
LAN 输入/输出接口支持远程连接。
6）卓越的环境适应能力。
3.规格参数
|
型号 |
SW-FG006M |
SW-FG015M |
SW-FG030M |
SW-FG040M |
SW-FG050M |
SW-FG060M |
|
正弦波频率范围 |
0～6MHz |
0～15MHz |
0～30MHz |
0～40MHz |
0～50MHz |
0～60MHz |
|
方形波频率范围
三角波频率范围 |
0～6MHz |
0～15MHz |
0～25MHz |
0～25MHz |
0～25MHz |
0～25MHz |
|
任意波频率范围 |
0～6MHz |
0～6MHz |
0～6MHz |
0～6MHz |
0～6MHz |
0～6MHz |
|
脉冲宽度调节范围 |
100nS～4000S |
100nS～4000S |
50nS～4000S |
40nS～4000S |
30nS～4000S |
25nS～4000S |
|
方波上升时间 |
≤25ns |
≤25ns |
≤15ns |
≤10ns |
≤10ns |
≤10ns |
|
频率最小分辨率 |
0.01uHz
(0.00000001Hz) |
|||||
|
频率准确度 |
±20ppm |
|||||
|
频率稳定度 |
±1ppm/3
小时 |
|||||
|
波形特性 |
||||||
|
波形种类 |
正弦波、方波、脉冲波（占空比可调，脉冲宽度和周期时间精确可调）、三角波、偏正弦波、CMOS波、直流电平（通过调节偏置设置 直流幅度）、半波、全波、正阶梯波、反阶梯波、噪声波、指数升、 指数降、多音波、辛克脉冲、洛伦兹脉冲，和60种用户自定义波形（上位机预存入）。 |
|||||
备注: 常规波形（正弦波、方波、三角波）最高可到100Mhz，正弦波最高可到200MHz。
|
波形长度 |
2048点 |
||
|
波形采样率 |
266MSa/s |
||
|
波形垂直分辨率 |
14位 |
||
|
正弦波 |
谐波抑制度 |
≥45dBc(＜1MHz);≤40dBc(1MHz～20MHz) |
|
|
总谐波失真度 |
＜0.8%(20Hz～20kHz,0dBm) |
||
|
方波和脉冲波 |
过冲 |
≤5% |
|
|
脉冲波 |
占空比调节范围 |
0.1%～99.9% |
|
|
偏正弦波 |
占空比调节范围 |
0.1%～99.9% |
|
|
锯齿波 |
线性度 |
≥98%
(0.01Hz～10kHz) |
|
|
输出特性 |
|||
|
正弦波幅值范围 |
频率≤10MHz |
10MHz≤频率≤30MHz |
30MHz≤频率 |
|
2mVpp～20Vpp |
2mVpp～10Vpp |
2mVpp～5Vpp |
|
|
方波/三角波幅值范围 |
频率≤10MHz |
10MHz≤频率≤25MHz |
|
|
2mVpp～20Vpp |
2mVpp～10Vpp |
||
|
幅值功放 |
支持（25Vpp/0.5A/5W）/选配 |
不支持 |
|
|
差分放大 |
频率带宽: 10Hz～100kHz 最大输出电压（峰峰值）: 240Vpp 最大输出电流（峰值）: 20mA 最大输出功率: 4W 电压增益: 0～24倍 负载RL上限: 20kΩ 死区时间: 2us 输入幅度: 10Vpp(max) |
选配件 |
|
|
幅值分辨率 |
1mV |
||
|
幅值稳定度 |
±0.5%/5小时 |
||
|
幅值平坦度 |
±5%(＜10MHz); ±10%(＞10MHz) |
||
|
波形输出 |
|||
|
输出阻抗 |
50R±10%
(典型) |
||
|
保护 |
所有信号输出端都可在负载短路情况下工作60s以内 |
||
|
直流偏置 |
|||
|
偏置调节范围 |
偏置范围-9.99V～9.99V可调， 输出幅度和偏置的关系为: -10V≤偏置+幅度≤10V |
||
|
偏置分辨率 |
0.01V |
||
|
相位特性 |
|||
|
相位调节范围 |
0～359.9° |
||
|
相位分辨率 |
0.1° |
||
|
TTL/CMOS
输出 |
|||
|
低电平 |
<0.3V |
||
|
高电平 |
1V～10V |
||
|
电平上升/下降时间 |
≤20ns |
||
|
外测量功能 |
|||
|
频率计功能 |
频率测量范围 |
1Hz～100MHz |
|
|
测量精度 |
闸门时间0.01S～10s连续调节 |
||
|
计数器功能 |
计数范围 |
0～4294967295 |
|
|
耦合方式 |
直流和交流两种耦合方式 |
||
|
计数方式 |
手动 |
||
|
输入信号电压范围 |
2Vpp～20Vpp |
||
|
脉宽测量 |
0.0lus分辨率，最大可测20s |
||
|
周期测量 |
0.01us分辨率，最大可测20s |
||
|
扫频功能 |
|||
|
扫频通道 |
CH1或CH2 |
||
|
扫频类型 |
线性扫描、对数扫描 |
||
|
扫频时间 |
0.1s～999.9s |
||
|
设定范围 |
起始点（0.01Hz）和终止点对应型号的最大输出频率之间任意设定 |
||
|
扫频方向 |
正向、反向和往返 |
||
|
触发功能 |
|||
|
脉冲数 |
1～1048575 |
||
|
触发模式 |
手动触发、CH2触发、外部触发（AC）、外部触发（DC） |
||
|
接口 |
接口方式 |
LAN通讯 |
|
|
通讯协议 |
开放 |
||
|
电源 |
电压范围 |
DC24V |
|
|
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
||
|
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
||
4.结构形式
|
序号 |
项目 |
便携式 |
桌面式 |
单元式 |
|
|
外观 |
|
|
|
|
|
尺寸(W*D*H) |
304*223*94mm |
304*223*74mm |
485*450*44.5mm |
|
|
重量 |
3.7kg |
2.5kg |
3.0kg |
|
|
特点 |
自带续航锂电池 |
便携提手 |
19”标准1U，带安装配件 |
|
|
应用场景 |
巡检、在线试验 |
实验室、检测信号源 |
自动化测试装机 |
5.产品选型
|
SW- |
FG |
xxx |
y |
-D |
/zz |
|
品牌标识 |
函数发生系列 |
频率 |
K: kHz M: MHz |
P: 便携式 D: 桌面式 U: 单元式 |
02: 2通道独立 04: 4通道独立 |
