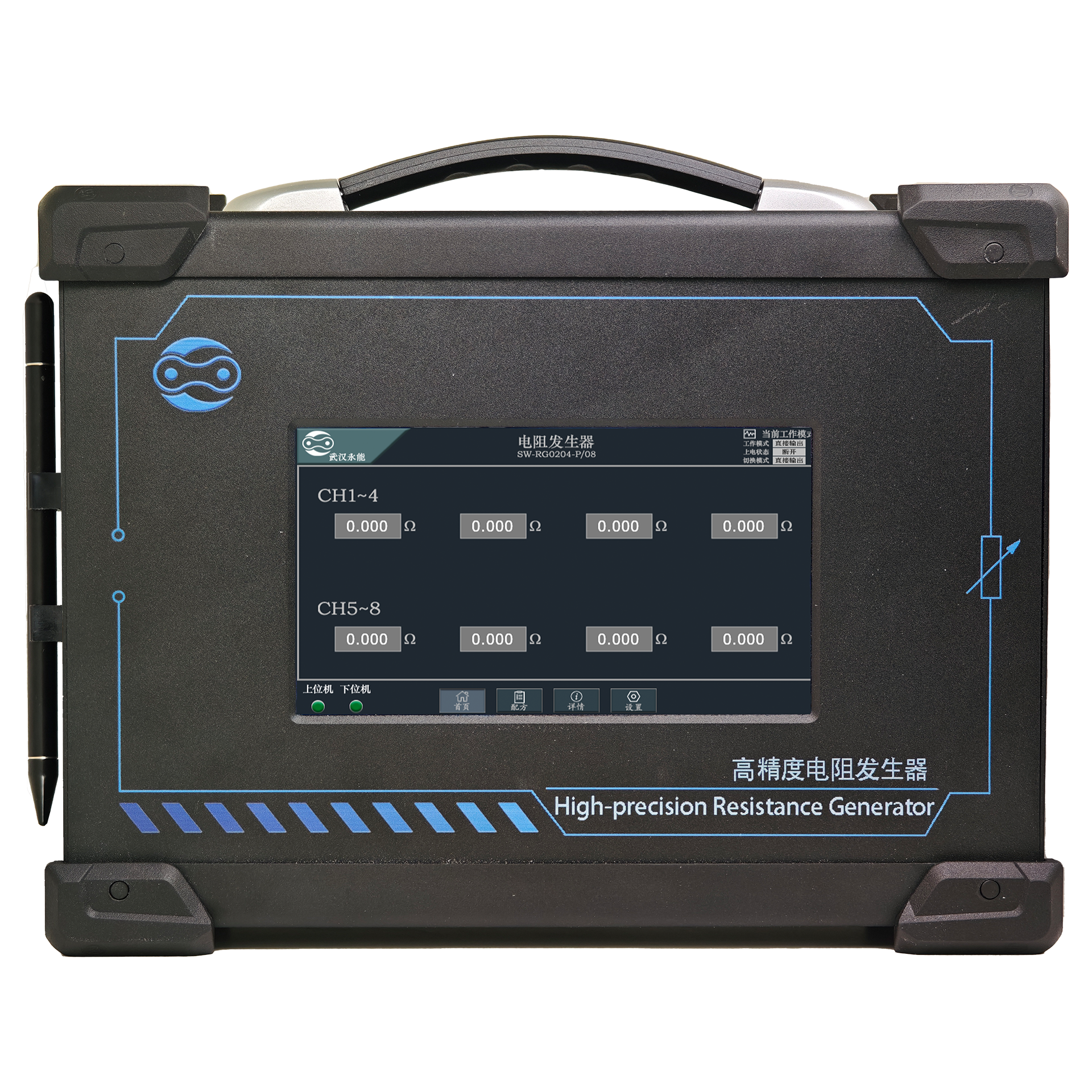

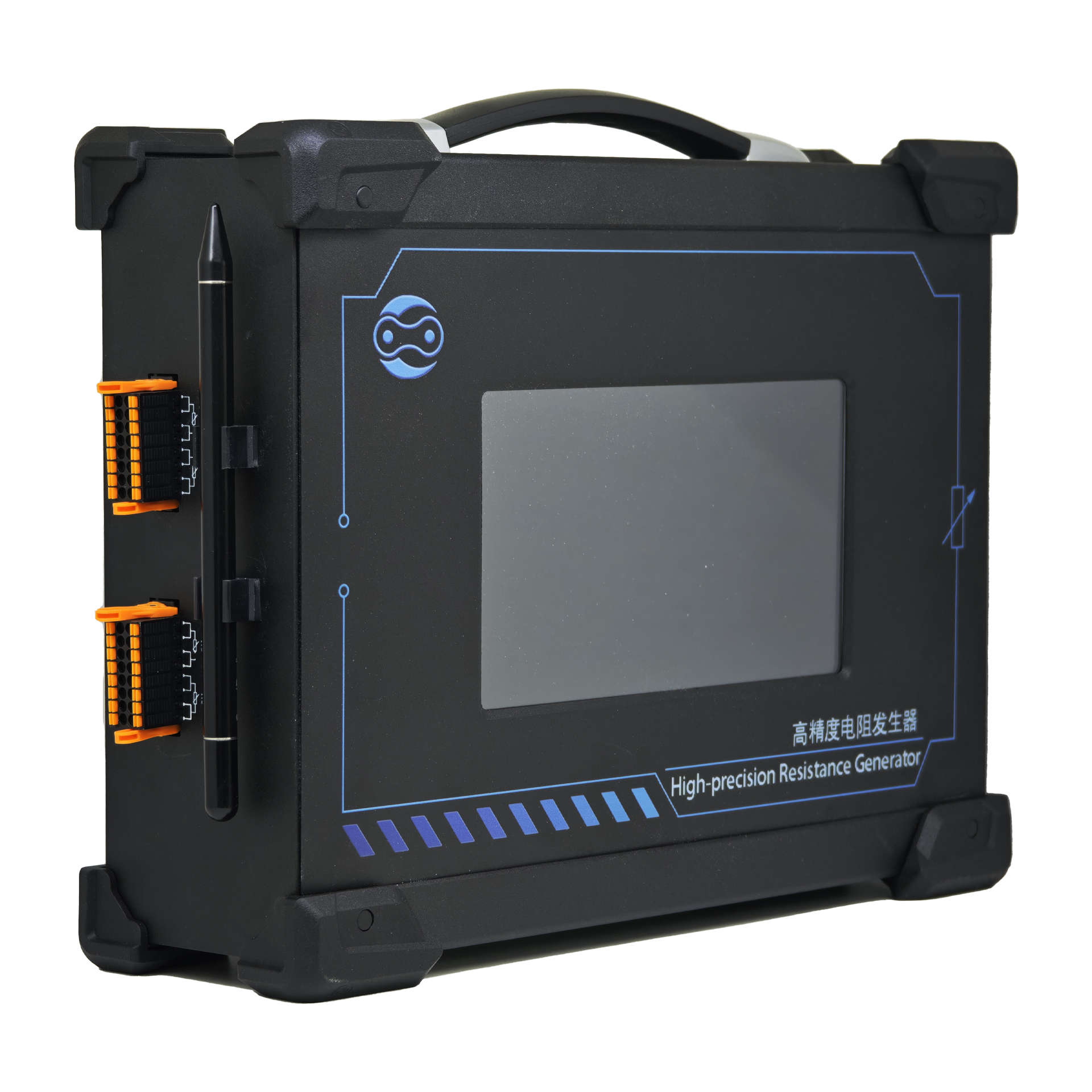

产品简介
SW-R系列高精度电阻发生器是用于电阻采样电路的信号模拟测试、校准、巡检的专用设备,采用低温漂、低零漂的纯电阻网络,可模拟任意电阻或电阻型温度传感器(Cu系列、PT系列、NTC系列)的原始电阻信号,具有响应快、精度高、多通道独立、输出和控制电路隔离、无极性要求、设置参数方案式调用的特点,并支持指定电阻类型的直接温度输出。
SW-R系列高精度电阻发生器有便携式、桌面式、单元式三款,便携式采用内置10Ah锂电池供电,正常运行可持续工作12小时,设置参数掉电存储。三款均配置LAN、RS485控制接口,采用标准Modbus通讯协议,并配套上位机控制软件。
1.应用领域
应用对象:热电阻采集模块测试校准、电位器仿真。
应用场景:巡检、在线试验、实验室、检测信号源等。
应用行业:医疗设备、测量仪器、工业自动化、汽车电子等。
2.性能特点
1)纯电阻网络模拟,超高精度,可替代国外进口同类产品。
2)宽输出量程和多通道,1台设备可替代多台设备。
3)卓越的环境适应能力,超低温漂。
4)程控软件支持直接模拟指定型号温度传感器温度输出,如PT100、PT1000、NTC系列、Cu系列。
5)程控软件支持电阻变化任意曲线模拟,支持数值和曲线编辑及导入导出。
3.规格参数
序号 |
项目 |
参数 |
备注 |
1 |
通道数 |
4/8/12/16/20/24通道 |
一块板卡4个通道 |
2 |
输出阻值范围 |
1~2.1kΩ…100MΩ |
型号分段,可定制范围 |
3 |
阻值发生精度 |
0.01%*Fs |
200Ω以下精度≤20mΩ |
4 |
阻值温漂 |
<2ppm |
|
5 |
设定分辨率 |
0.0001%*Fs |
|
6 |
电阻功率 |
1/4W~1W |
标配1/4W |
7 |
切换响应时间 |
≤0.1s |
|
8 |
故障模拟功能 |
断开或短路 |
典型短路值<0.5Ω |
9 |
通讯方式 |
LAN、RS485 |
|
10 |
供电电源 |
24VDC |
自带适配器 |
11 |
最大短路电流 |
2.5A |
|
12 |
电阻最大工作电压 |
40V DC/AC |
可定制更高电压 |
13 |
隔离电压 |
500Vrms |
|
14 |
工作温湿度 |
0~45℃,10~85%RH |
|
15 |
存储温湿度 |
-20~60℃,0~90%RH |
|
4.结构形式
序号 |
项目 |
便携式 |
桌面式 |
单元式 |
1 |

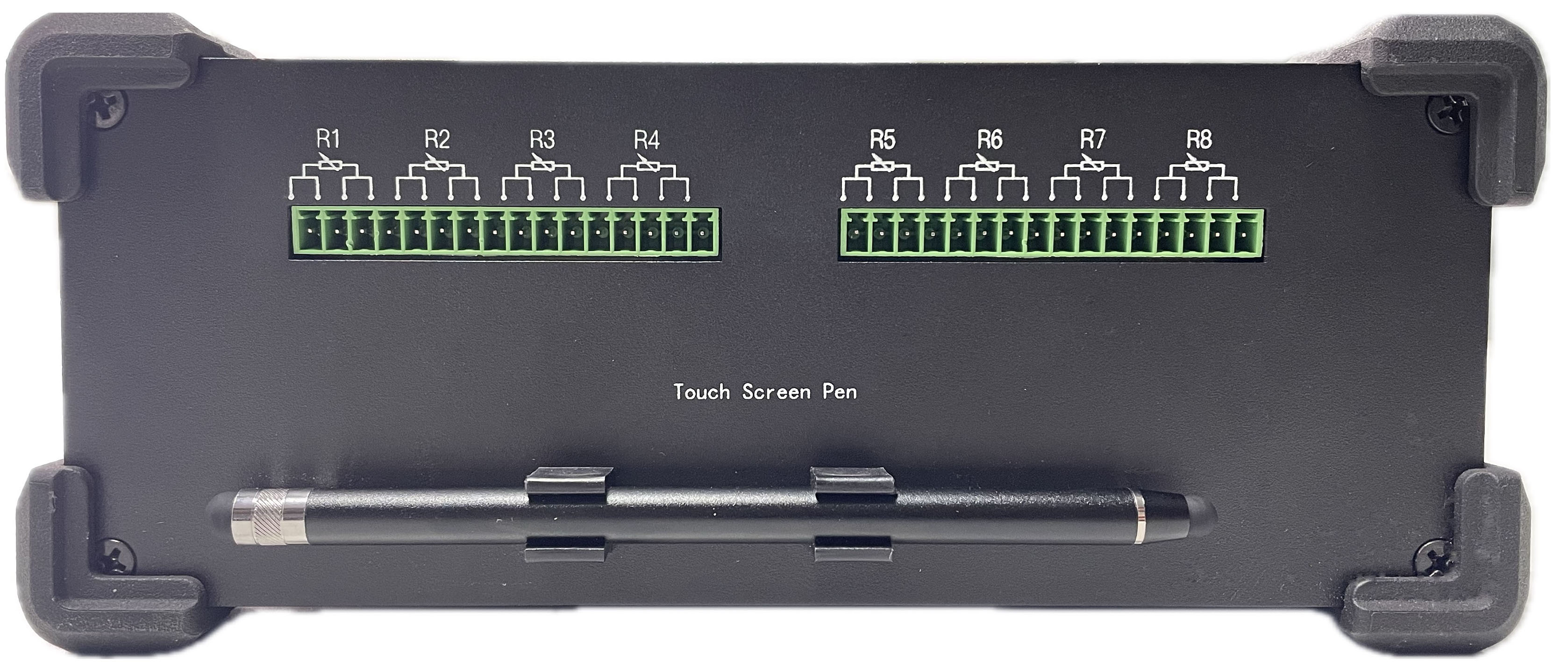

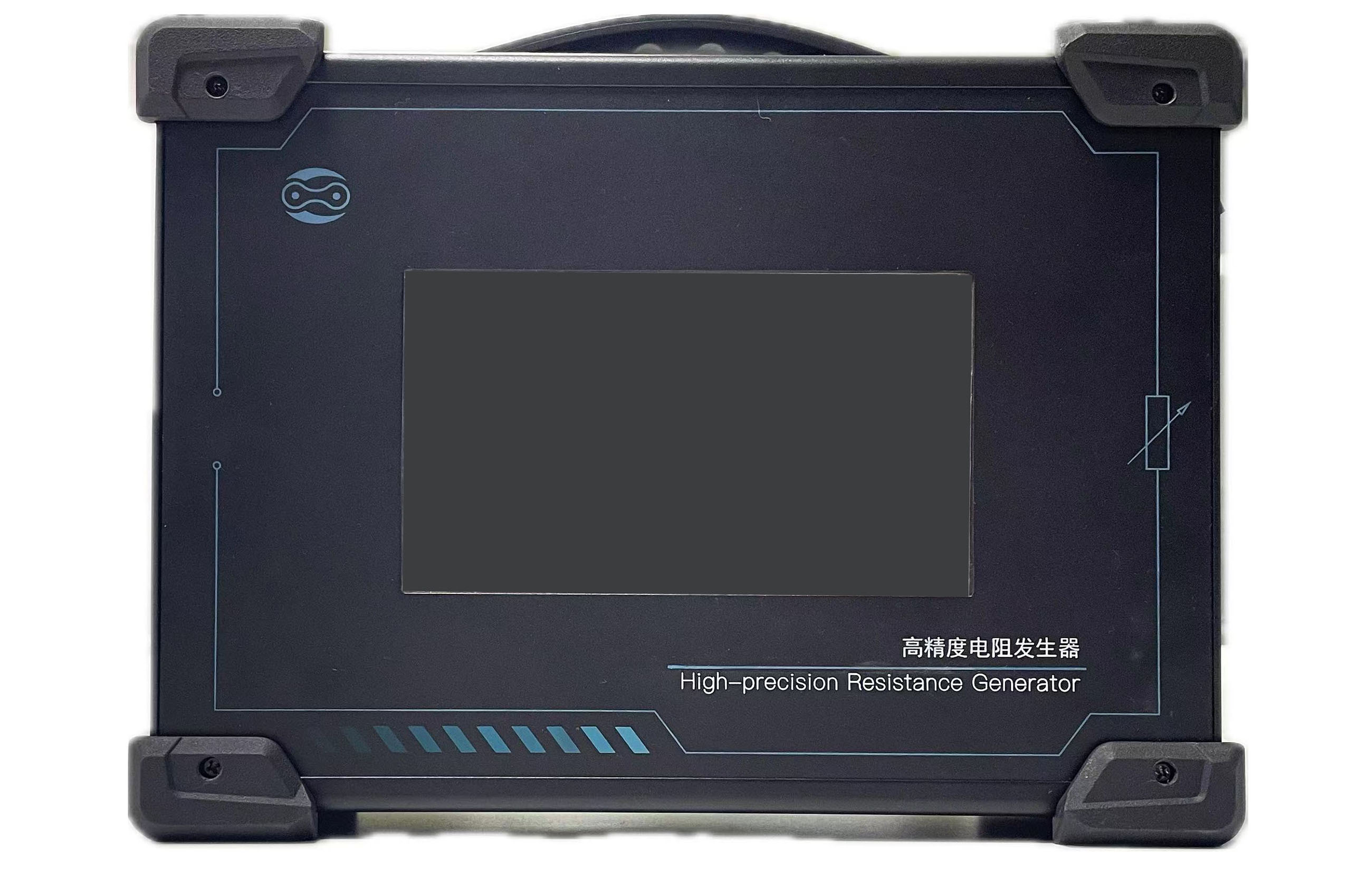

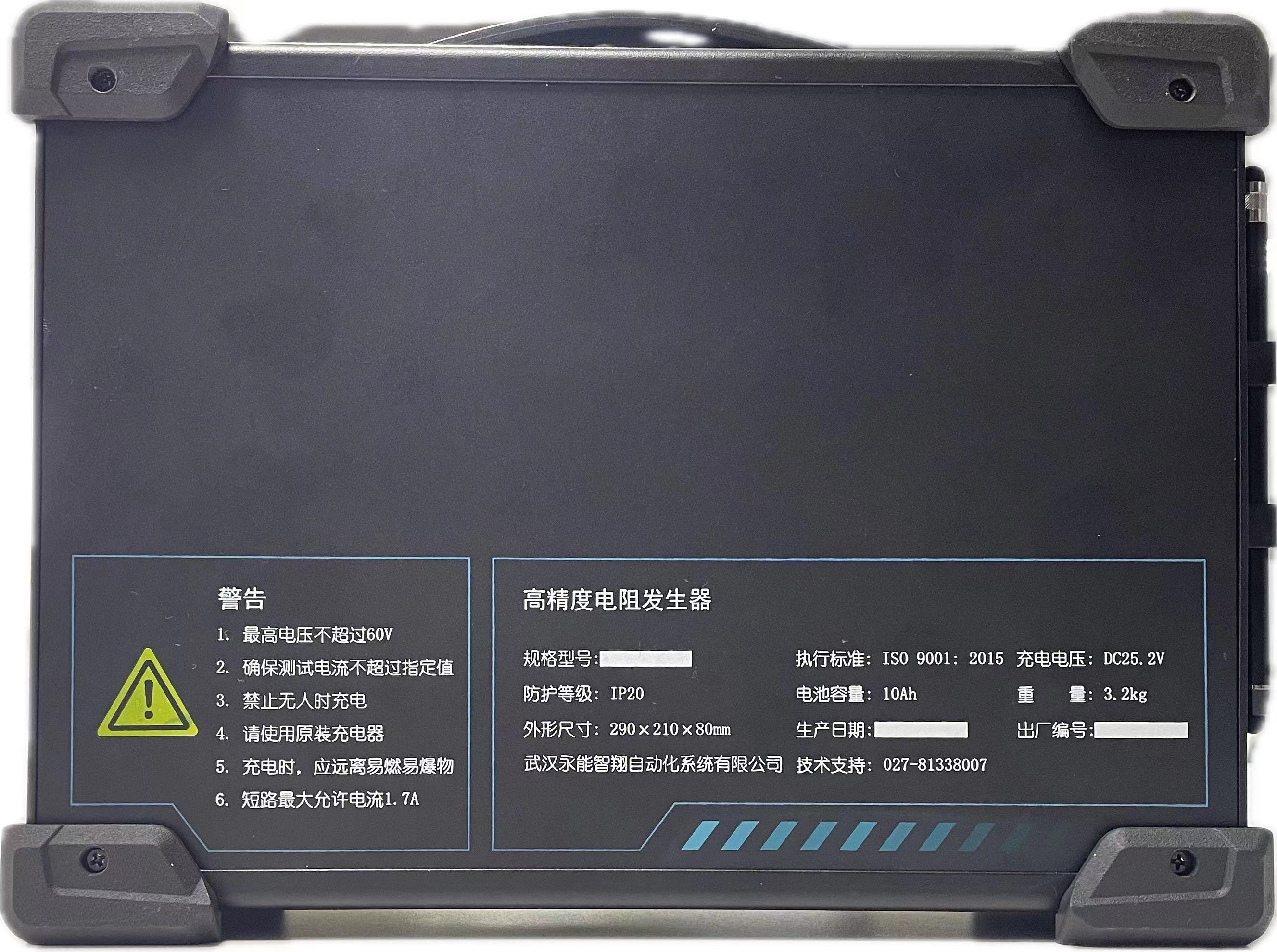

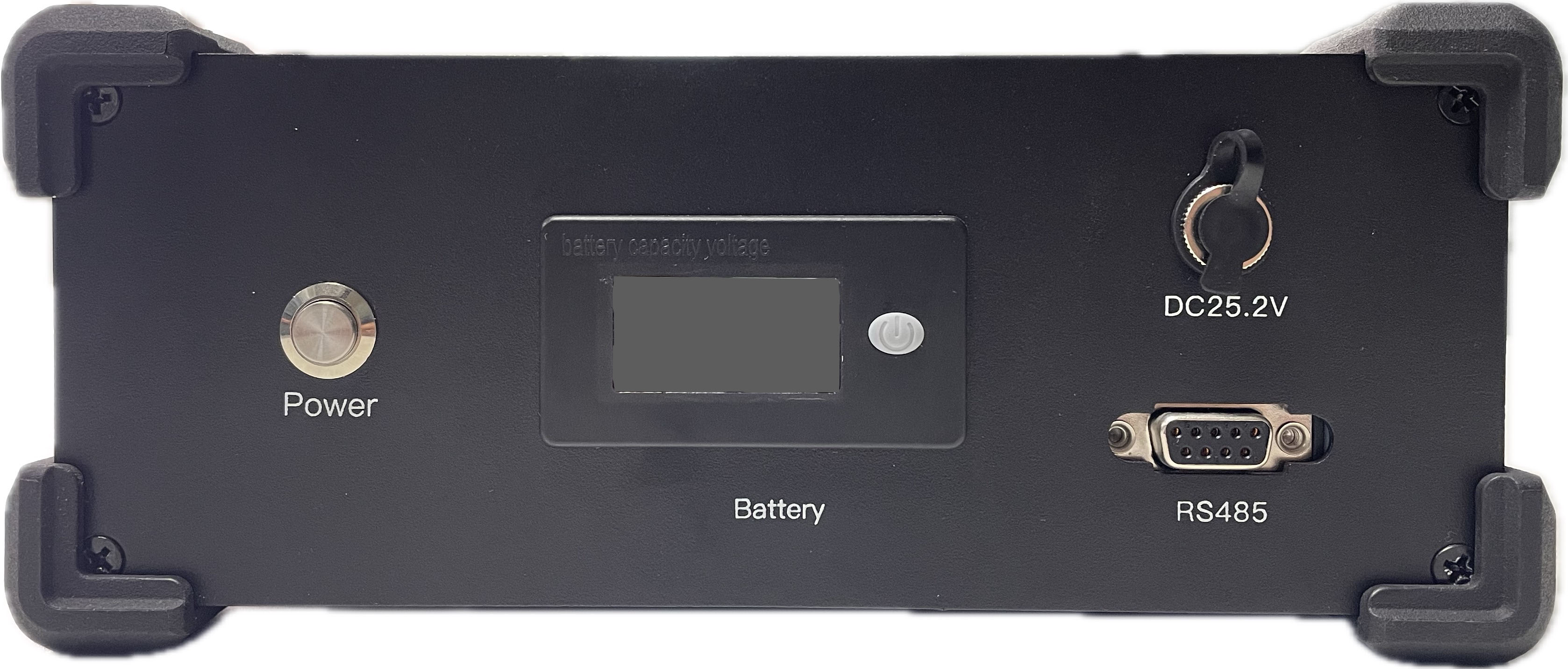

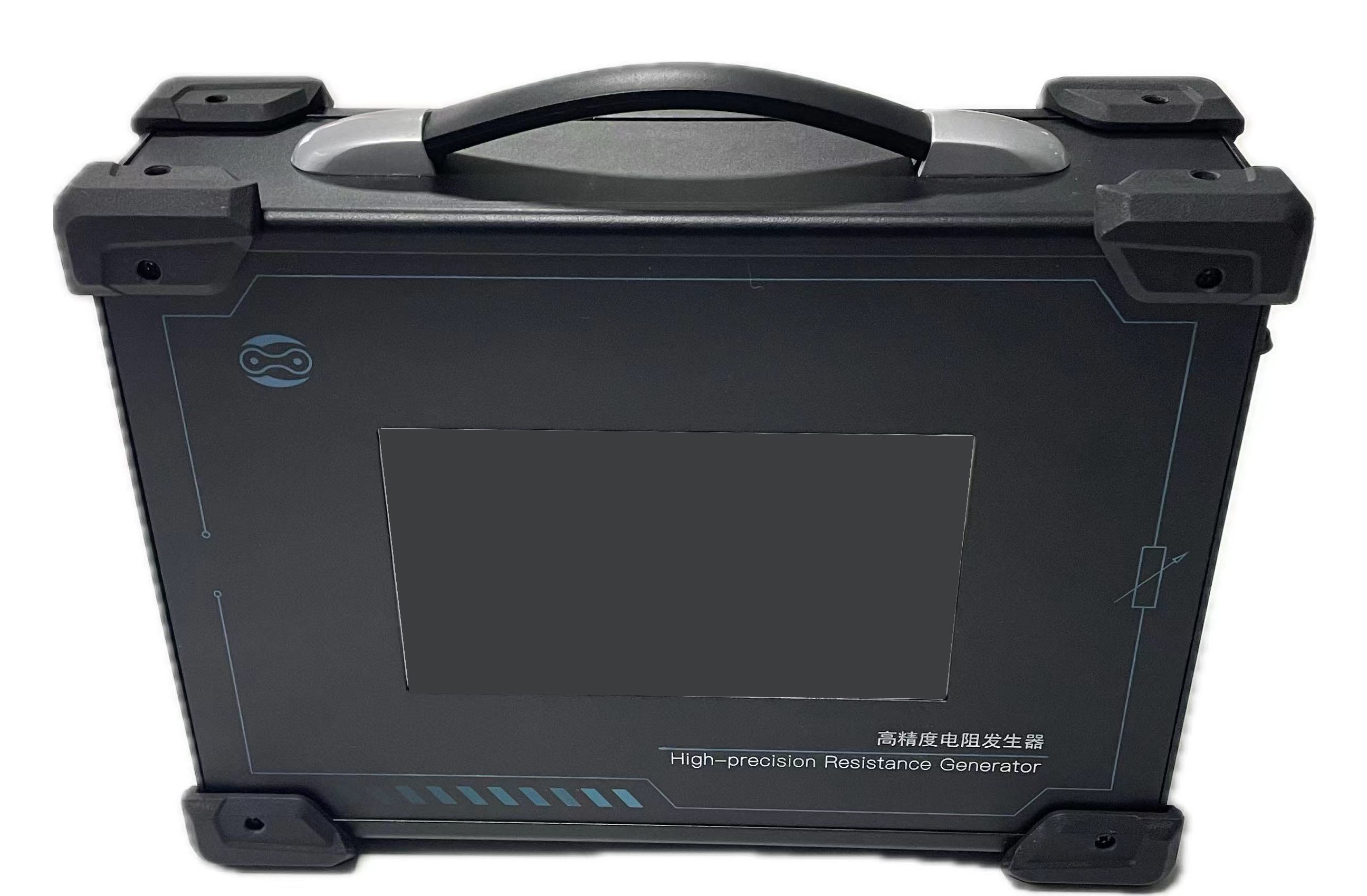

外观 |
|
|
|
2 |
尺寸(W*D*H) |
304*223*94mm |
304*223*74mm |
485*450*44.5mm |
3 |
重量 |
3.2kg |
2.0kg |
2.5kg |
4 |
特点 |
配置24V/10Ah锂电池 |
便携提手,可变撑脚 |
19”标准1U,带安装配件 |
5 |
应用场景 |
巡检、在线试验 |
实验室、检测信号源 |
自动化测试装机 |
5.产品选型
SW- |
R |
xyyyy |
-D |
/zz |
品牌标识 |
电阻发生系列 |
K0008:1~0.8kΩ/0.01Ω K0080:1~8kΩ/0.1Ω K0800:1~80kΩ/1Ω K8000:10Ω~800kΩ/10Ω |
P:便携式 D:桌面式 U:单元式 |
zz:通道数 支持:04/08/12/16/20/24 |
M0008:100Ω~0.8MΩ/100Ω M0080:1k~8MΩ/1kΩ M0800:10k~80MΩ/10kΩ M8000:100k~800MΩ/100kΩ |
备注:可定制其他阻值范围、电压范围、功率范围模拟器,最高量程可到100MΩ,最高精度0.01%。
