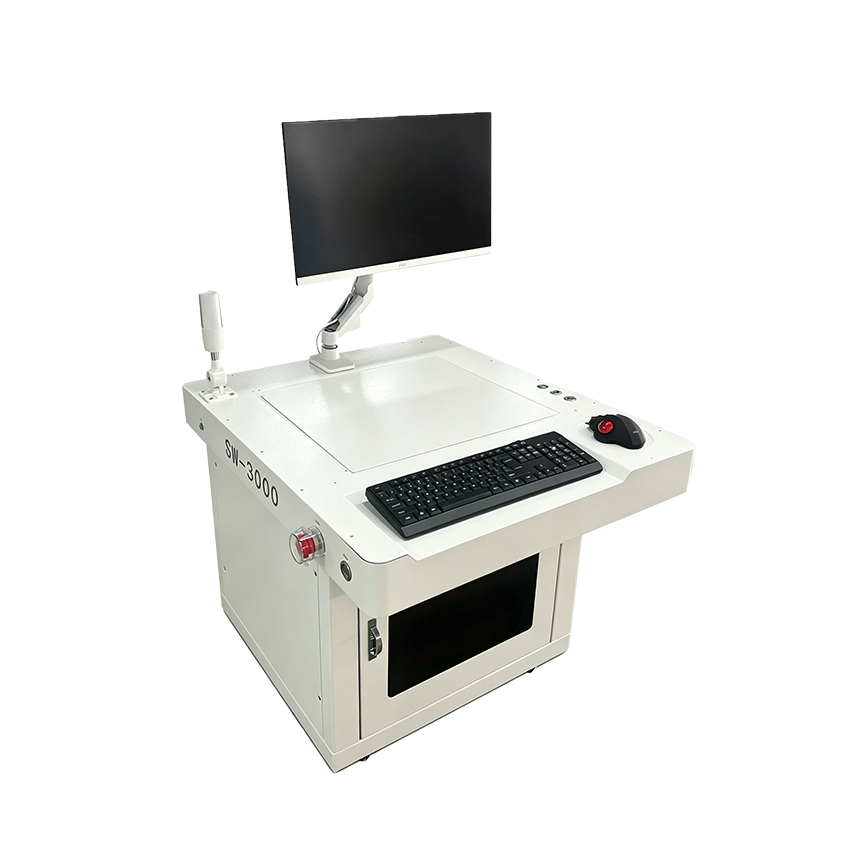

SW-3000 ICT测试平台
产品简介
SW-3000 ICT（In-Circuit
Test在线电路测试）测试平台是面向PCBA（印刷电路板）的专业级自动化测试设备，通过探针与PCB测试点精准接触，在不上电或预上电的安全模式下，对板上元器件、电路连接进行快速、精准、全覆盖的电性能测试，是电子制造业质控与量产测试的核心设备，广泛应用于消费电子、汽车电子、工业控制、新能源、医疗电子等领域。
详情
1.性能特点
1）高效量产测试：采用高速并行测试结构，单块PCBA测试仅需10s左右，大幅提高测试效率。
2）故障定位，数据追溯：可定点判断故障测试点，支持测试数据实时存储，自动生成标准化测试报告。
3）操作便捷：配备可视化操作软件，界面简洁易懂，降低使用门槛。
4）多功能一体化，拓展性强：除基础在线电路测试外，可集成IC功能检测、在线烧录、高压绝缘测试等拓展功能，实现ICT+部分FCT一体化综合测试，无需多台设备切换，一站式完成PCBA全流程检测，满足多元化测试需求，适配产品迭代升级。
2.规格参数
|
序号 |
类型 |
名称 |
通道数 |
项目 |
标准配置 |
扩展配置 |
拓展通道数 |
|
1 |
源 载 类 |
程控直流电源 |
1 |
电压范围 |
0～60V |
0～500V |
2 |
|
电流范围 |
0～5A |
0～10A |
|||||
|
电源功率 |
0～300W |
0～1000W |
|||||
|
2 |
信 号 类 |
模拟量输入 |
32 |
电压范围 |
0～60V |
0～500V |
64 |
|
14 |
电流范围 |
0～3A |
0～5A |
28 |
|||
|
/ |
采集精度 |
±1% |
±0.5% |
|
|||
|
电阻输入 |
32 |
电阻范围 |
0～20M |
0～40M |
64 |
||
|
/ |
采集精度 |
10mΩ |
1mΩ |
|
|||
|
3 |
系 统 类 |
通讯方式 |
1 |
LAN |
百兆网口 |
2～8 |
|
|
1 |
CAN通讯 |
工业级，光电隔离 |
2～8 |
||||
|
1 |
LIN通讯 |
标准Lin，光电隔离 |
2～8 |
||||
|
1 |
RS232 |
标准RS232接口，通道隔离 |
2～8 |
||||
|
1 |
RS485 |
标准RS485接口，通道隔离 |
2～8 |
||||
|
1 |
RS422 |
标准RS422接口，通道隔离 |
2～8 |
||||
|
1 |
光纤 |
单模光纤接口，转以太网 |
2～8 |
||||
|
软件 |
在线TCP并行服务平台软件 |
||||||
|
计算机 |
工控触摸一体机，8G内存，512G固态，USB：2.0*4 3.0*2，HDMI+VGA，LAN*2，COM*2(RS232/RS485) |
||||||
|
显示器 |
19"，1920*1080 |
||||||
|
人机接口 |
光电键鼠套装 |
||||||
|
保护功能 |
电源滤波，通讯隔离、过压、过流、反极性保护 |
||||||
|
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
||||||
|
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
||||||
|
供电电源 |
220VAC/50Hz/10Amax |
||||||
|
尺寸/mm |
宽610*深650*高1500 |
||||||
|
重量/kg |
100（不同配置，重量略有差异） |
||||||
备注：通讯方式为选配，根据实际需求配置对应通讯接口。
3.结构形式
1）加固功能单元式，便于组合和维护。
2）小型结构框架，可拖曳操作与显示界面。
3）配置标准接线端口，与工装夹具直接对接完成工作任务。
