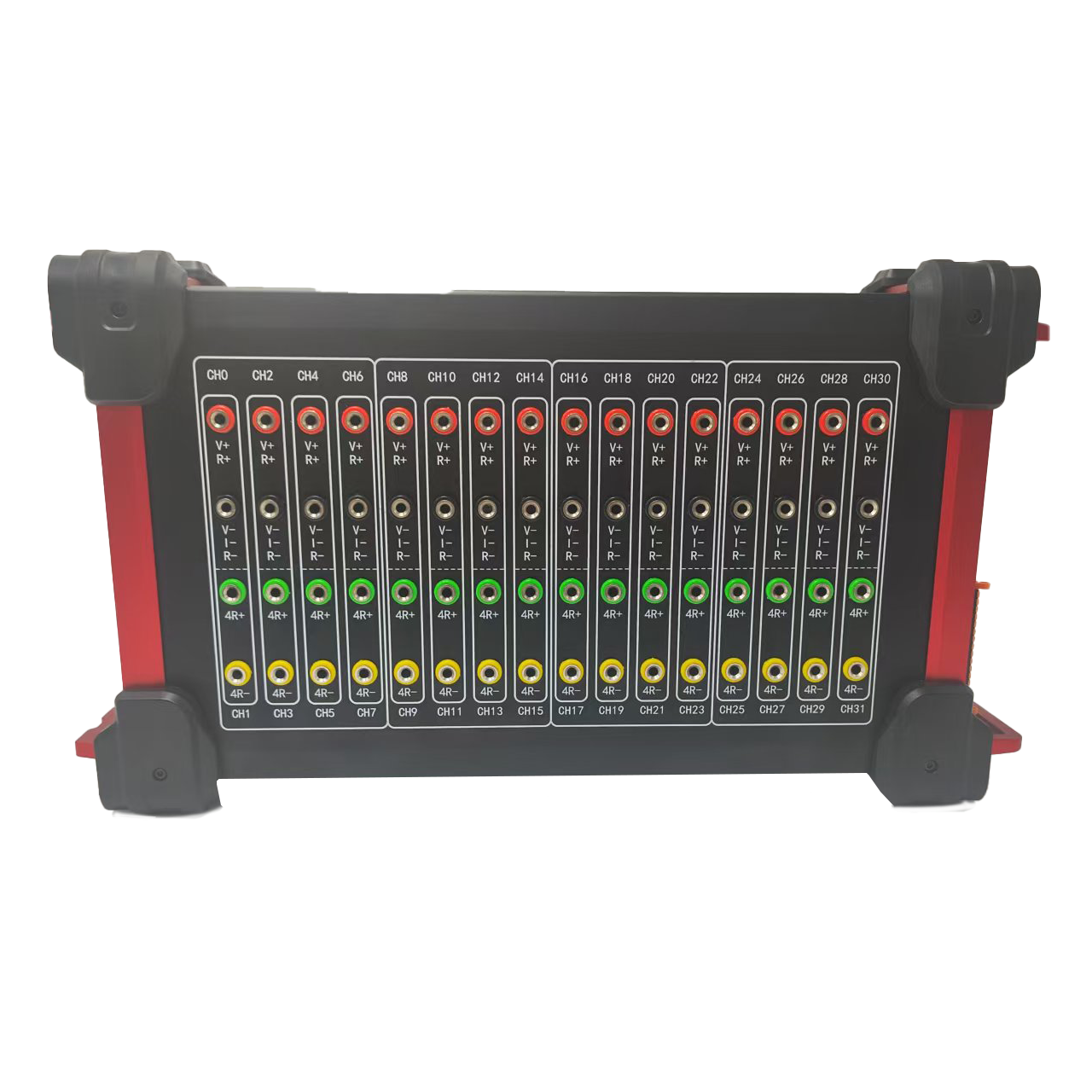

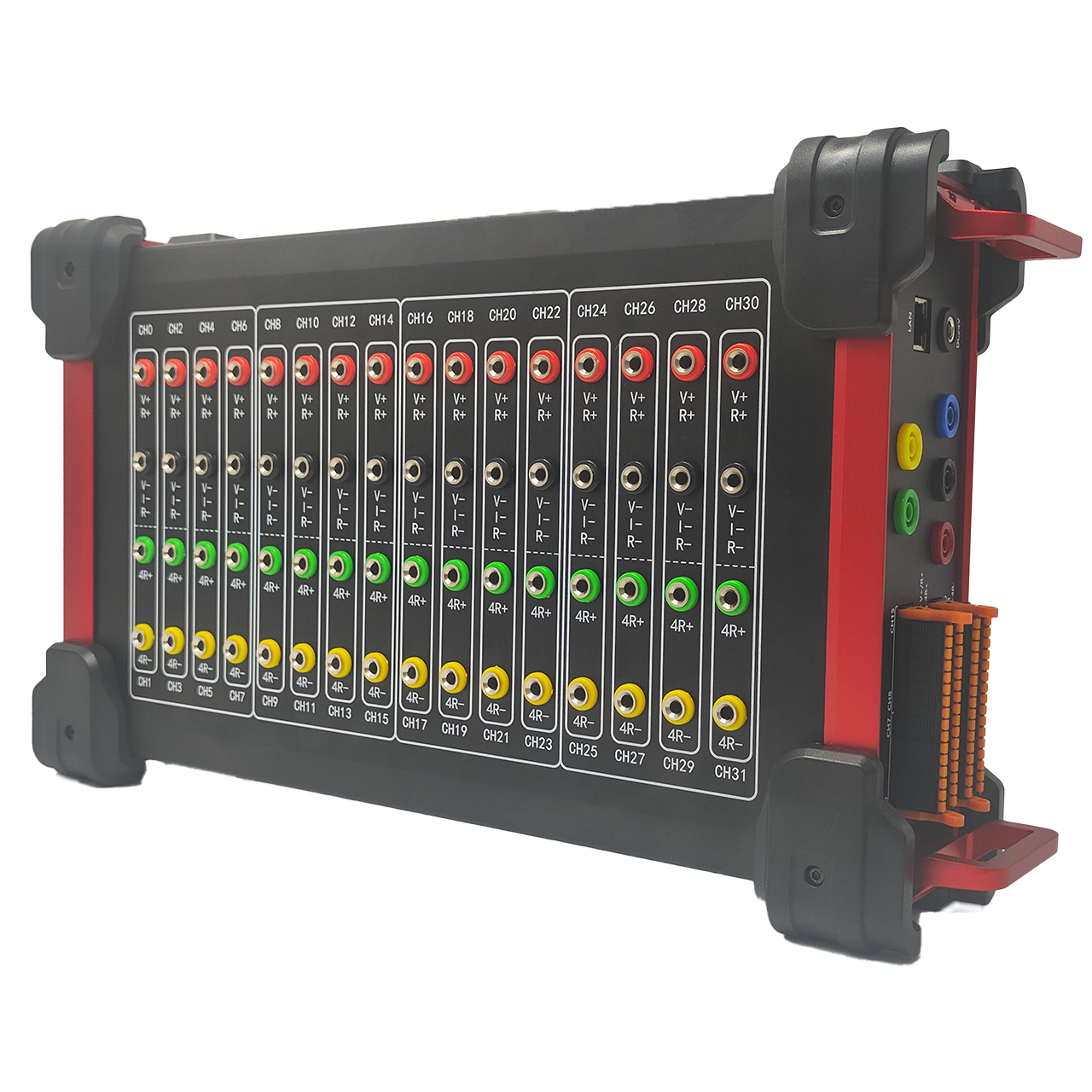

SW-MS系列矩阵开关(桌面式）
产品概述
SW-MS系列矩阵开关是针对复杂的测试测量系统，提供稳定可靠的端口切换解决方案。通过矩阵式电磁继电器模块，配置LAN、RS485控制接口。实现多通道射频信号的自动化路由,对接主流测试仪器。核心价值在于灵活分配信号通路、简化系统布线、提升测试效率。
详情
1.性能特点
1)
触点：射频级磁保持开关确保信号稳定可靠。
2)

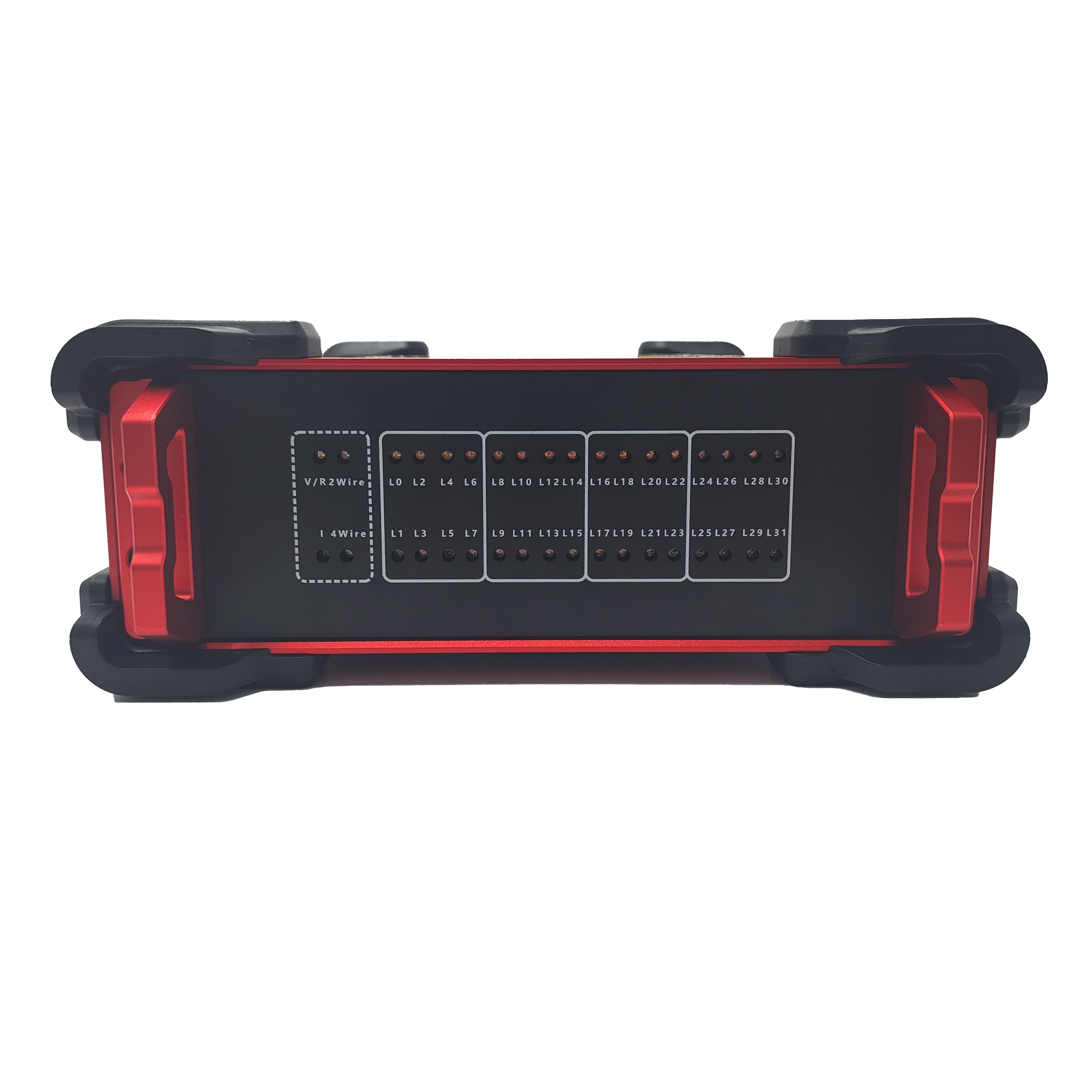

状态：灯板显示和通讯反馈，确保长期稳定运行。
3)
输入：软件兼容2线和4线。
4)

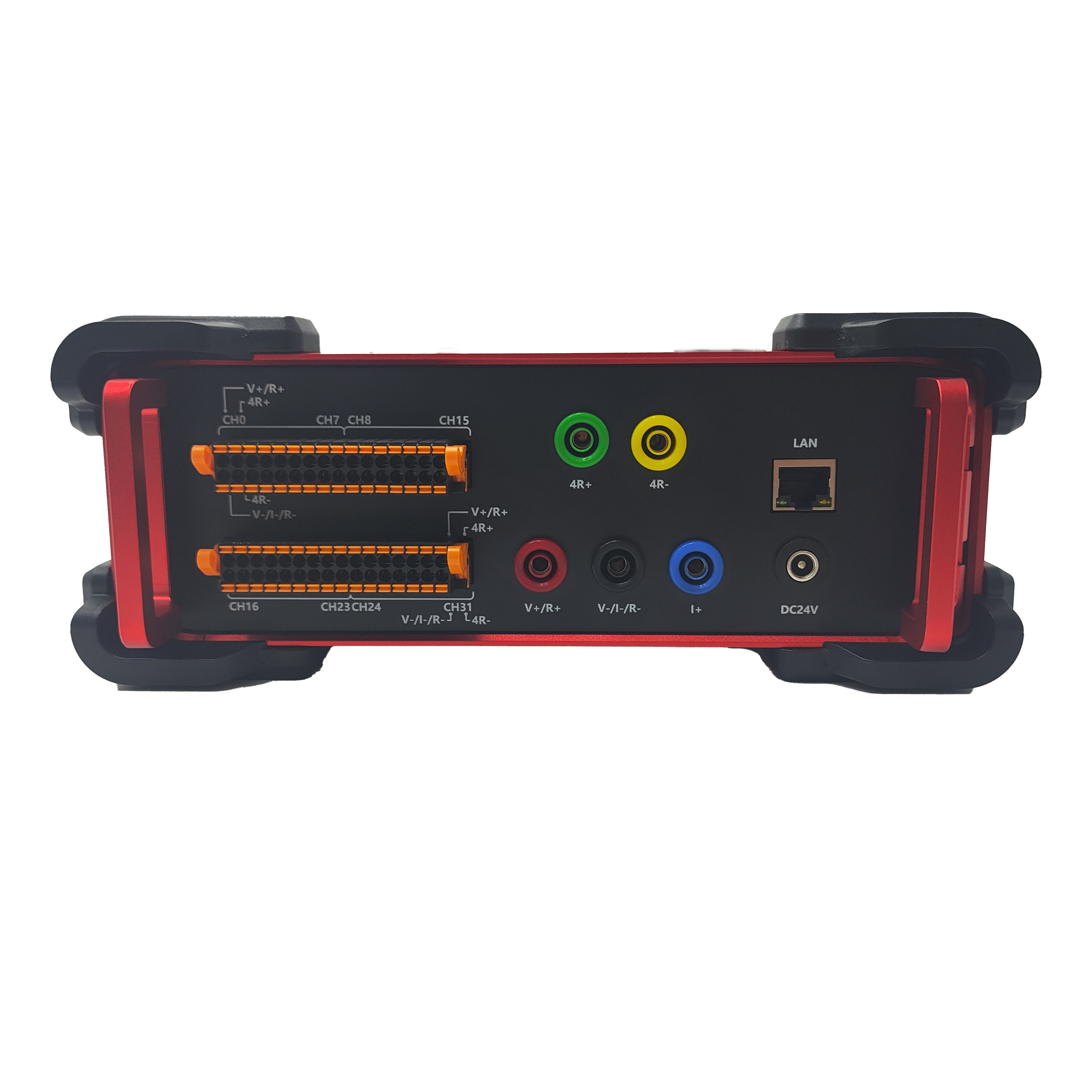

输出：5线输出直通万用表，软件定义输出模式：2线V/R或2线I或4线R。
2.技术规格
|
项目 |
射频矩阵开关 |
高压矩阵开关 |
电流矩阵开关 |
|
|
1 |
型号 |
SW-MS0232 |
SW-MS0232V |
SW-MS0232I |
|
2 |
2线通道数 |
32 |
16 |
16 |
|
3 |
4线通道数 |
16 |
8 |
8 |
|
4 |
最大接通电流 |
3A |
2.5A |
30A |
|
5 |
接触电阻 |
≤100mΩ |
≤150mΩ |
≤50mΩ |
|
6 |
触点负载 |
1A
30VDC 0.3A
125VAC |
10mA
1500VDCmax 1Amax
30VDC |
30A
267VAC |
|
7 |
最大切换电压 |
250VAC/200VDC |
1500VDC/1000VAC |
267VAC |
|
8 |
最大切换电流 |
2A |
1.5A |
30A |
|
9 |
最大切换功率 |
62.5VA/60W |
100W |
8kVA |
|
10 |
通道间耐压 |
600VAC/VDC |
2500VAC |
1200VAC |
|
11 |
切换时间 |
＜0.1s |
||
|
12 |
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
||
|
13 |
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
||
