通讯测试仪操作说明

SW-C系列通讯测试仪用于RS485+CAN2.0B通讯测试，自带电池和调试软件，方便现场操作。

1.结构组成

1.1整体结构

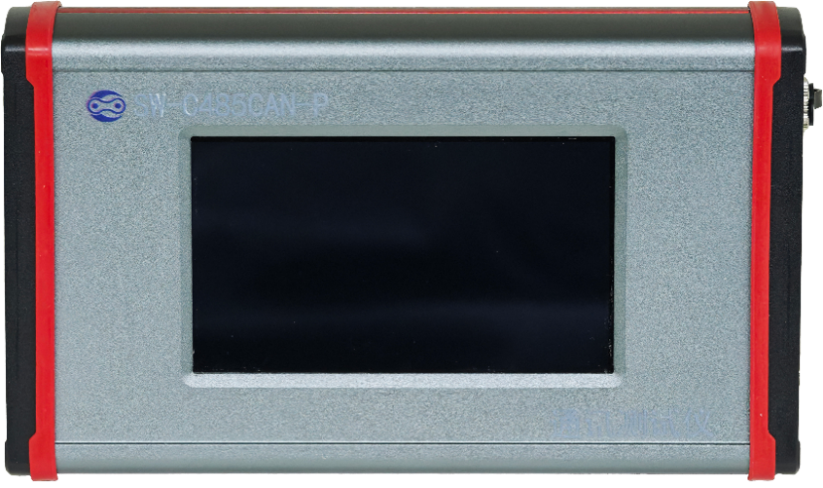

图 1 整体结构图

设备整体采用便携加固结构，设备正面为触摸屏，左侧为对象连接区，右侧为设备充电、控制、通讯连接区。

1.2左面板

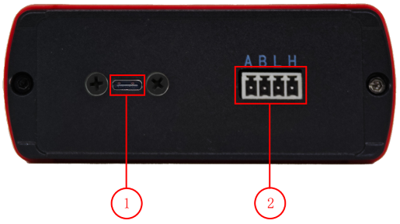

图 2 左面板图

1）Type-C接口，用于程控调试设备。

2）4PIN通讯端子。

端子定义表(正视图)

1.3右面板

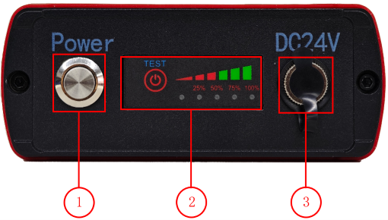

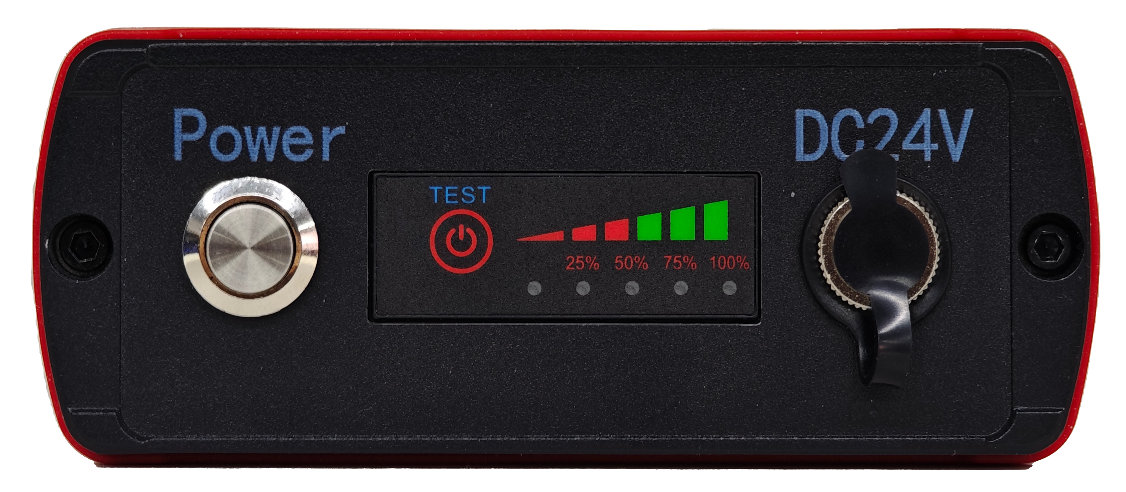

图 3 右面板图

1）设备开关按钮。

2）电池状态监视器(仅便携式)。

3）设备适配器接口。

1.4电源适配器

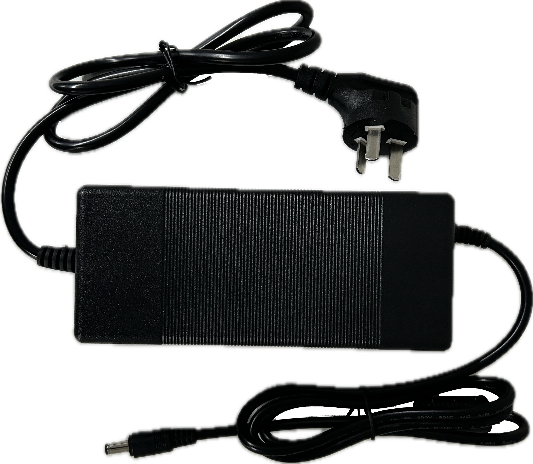

图 4 电源适配器图

输入220VAC转24VDC适配器。

1.5附件

2.设备操作

2.1设备基础操作

图 5 设备基础操作图

1）使用前用户需将设备水平放置于工作台面上。

2）用户接好电源/确认电池有电后，按下设备侧面的Power按钮开启设备。

2.2连线

2.2.1连接待测模块

本设备根据待测模块类型连接对应的通讯接口，串口通讯连接485的A引脚和B引脚，CAN通讯连接端子上H引脚和L引脚。

2.2.2连接电源线

便携式(P型):设备自带电池(24V/10Ah)，用户需定期检查电池状态(温度/容量等)，并对设备进行充电。

3.设备使用说明

3.1功能界面

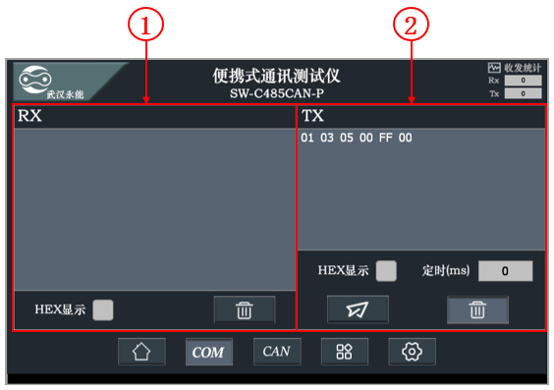

图 6  串口通讯界面图

1）串口报文接收区：本区域负责串口报文的接收。上半部分为报文显示区，该区域负责显示设备接收的报文。Hex显示负责控制接收报文格式(ASCII/Hex)。右侧按钮为删除，按下则清除接收区报文及Rx(报文接收次数)数据。

2）串口报文发送区：本区域负责串口报文的发送。上半部分为报文编辑区，可在该区域编写待发送报文。Hex显示负责控制发送报文格式(ASCII/Hex)。定时发送区负责控制报文发送间隔，为0则代表报文停止发送(定时间隔不得低于100ms)。右侧上部按钮为发送，按下则代表设备发送了一次指定格式的报文。右侧下方按钮为删除，按下则清除发送区报文及Tx(报文发送次数)数据。

3.2通讯界面

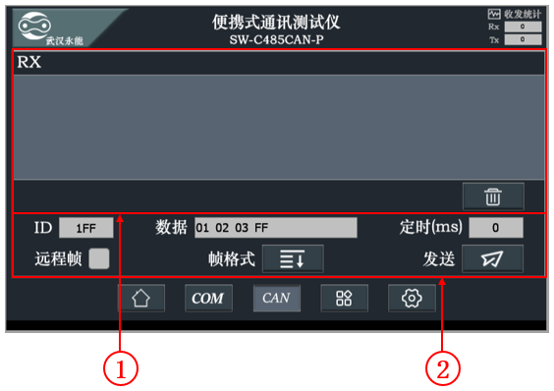

图 7 CAN通讯界面图

1）CAN报文接收区：本区域负责CAN报文的接收。上半部分为报文显示区，该区域负责显示设备接收的报文。右侧按钮为删除，按下则清除接收区报文及Rx(报文接收次数)数据。

2）CAN报文发送区：本区域负责CAN报文的发送。左上角为报文ID，用户点击即可修改。中间为数据编辑区，可在该区域编写待发送数据，右侧按钮为发送。左下角为远程帧控制区，勾选则代表待发送报文为远程帧。中间为定时发送区，为0则代表报文停止连续发送(定时间隔不得低于100ms)。右下角为帧格式选择区，分为标准帧和扩展帧两种，该区域控制报文发送类型，默认为标准帧。

3.3应用界面

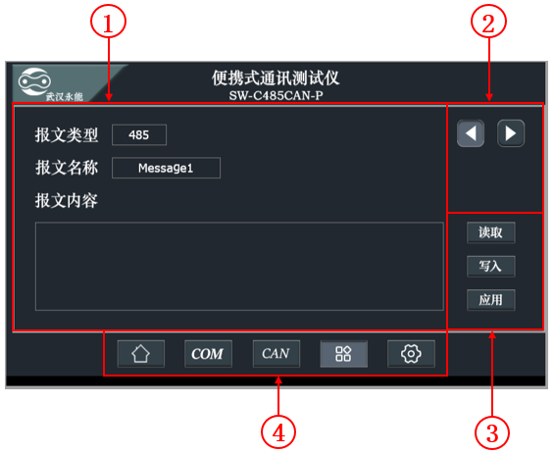

图 8 应用界面图

用户可在该页面编辑需要的报文，报文条目限定10条，单条报文长度(含空格等分隔符)不得超过200个字符。

1）报文编辑区，编辑常用报文类型、名称、内容。类型限定485、CAN，名称不得超过8个非中文字符。

2）报文切换区，使用者可在范围内切换要编辑的报文。

3）报文操作区，按钮从上到下的功能依次为从Flash中读取，写入Flash，应用当前报文。

4）页面切换区。

3.4设置界面

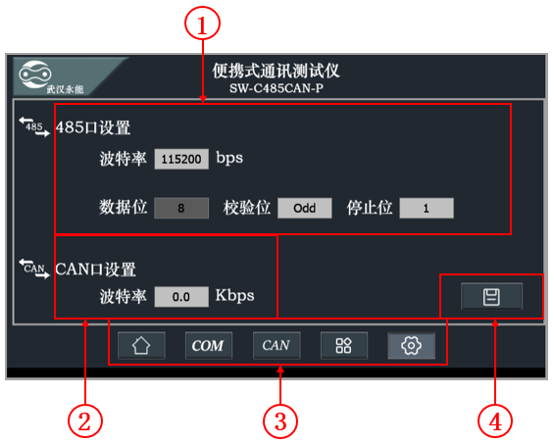

图 9 设置界面图

1）串口参数编辑区。

2）CAN参数编辑区。

3）页面切换区。

4）通信参数保存:点击按钮保存当前通讯参数，用户可在该页面编辑通讯相关参数，灰色部分内容不能修改。

4.使用注意事项

1）避免在潮湿、高温或易燃易爆环境中使用设备。

2）确保测试仪的输入/输出端口参数（阻抗、电平、波长等）与被测信号匹配。

3）光纤接口需清洁后再连接，避免灰尘影响测试精度（使用专用清洁棉签）。

4）便携式设备:定期检查设备电池工作状态(温度等)并进行充电。

5）输入输出的模拟量值须在设备可接受范围内。

5.常见问题与解决办法

备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
