SW-E系列可编程电子负载使用32位微控制器作为控制核心,具有测试响应速度快、精度高、功耗低等优点。电子负载涵盖了各种测试模式,如:CC/CV/CW/CR/CV+/动态模式/列表模式。带过电压、过电流、过功率、过温度保护,智能温控散热。具有CPU实时跟踪,使得拉载值长期稳定。负载支持多机并联,可实现批量操作或单独操作测试。提供标准Modbus通信控制协议与调试软件,方便用户进行控制软件开发。可应用于开关电源测试、电池性能检测等多个行业领域,并可应用于产品带载老化。
1.结构组成
1.1.正面板

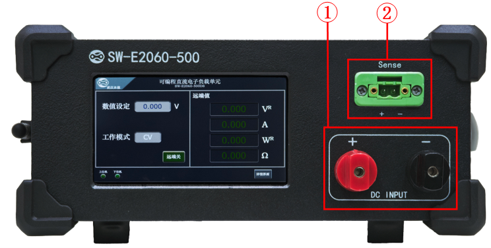

图1正面板
1)直流输入输出接口。
2)远端电压补偿接口。
1.2.背面板

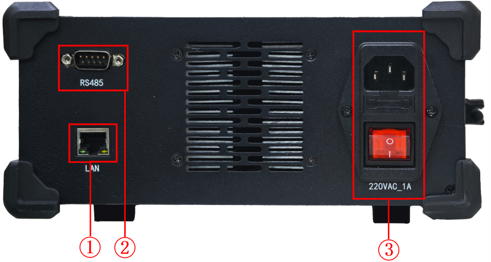

图2背面板
1)LAN接口。
2)RS485接口。
3)设备开关按钮。
1.3.附件
|
名称 |
数量 |
备注 |
|
|
1 |
220V电源线 |
1根 |
/ |
|
2 |
DB9母对母转接线 |
2根 |
/ |
|
3 |
DB9公头 |
2个 |
/ |
|
4 |
网线 |
1根 |
/ |
|
5 |
接线帽香蕉座 |
2套 |
/ |
|
6 |
电容触控笔 |
1支 |
/ |
|
7 |
使用说明书 |
1份 |
/ |
|
8 |
出厂调试报告 |
1份 |
/ |
|
9 |
合格证 |
1张 |
/ |
|
10 |
保修卡 |
1张 |
/ |
2.设备操作
2.1.设备基础操作

图3设备基础操作
1)使用前用户需将设备水平放置于工作台面上。
2)直流电源或被测设备接入图中1号位置正负。
3)用户接好电源/确认电池有电后,按下设备后面板的开关按钮开启设备。
4)设备使用结束后将配套的触屏笔放回触屏笔夹。
2.2.连线
2.2.1连接被测对象
将电源或被测设备的正极连接到电子负载的INPUT+端子,负极连接到INPUT-端子使用低阻抗、足够粗的线缆(如AWG12以上),避免长线缆导致压降。测试回路线连接到被测物的地线或者外壳处;确保电源电压不超过电子负载的额定输入范围,高功率测试需加装散热装置。
2.2.2远端补偿(Sense端子接线)
适用场景:大电流(>5A)、长线缆(>20cm)或低电压(如1V)测试时启用,消除线损误差将S+(Sense+)和S-(Sense-)端子直接并联至被测设备的输出端(非负载输入端子)。
3.设备使用说明
3.1.功能界面

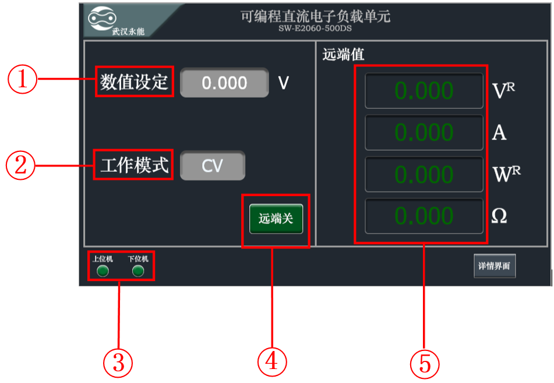

图4功能界面
1)数值设定:设置电压值。
2)工作模式:CC/CV/CW/CR。
3)运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态,下位机指示灯显示屏幕与板卡通讯时的状态。
4)远端补偿开关:设备远端补偿开关。
5)远端补偿值显示:设备远端补偿值显示。
4.使用注意事项
1)需安装在通风良好、干燥、无尘的环境中,避免阳光直射和高温,确保设备周围有足够空间散热。
2)根据测试需求(电流、电压、功率范围)选择合适的电子负载型号,避免超额定值使用。
3)确认设备支持的功能模式(如恒流/恒压/恒阻)及接口类型(如四线制、Sense端子)。
4)使用低阻抗、足够粗的线缆(如AWG12以上),减少压降和发热,大电流场景需优先采用四线制开尔文接线法。
5)启用远端补偿(RemoteSense)功能时,需将S+/S-端子直接并联至被测设备输出端,并使用屏蔽线避免干扰。
6)确保正负极正确连接,反接可能导致设备损坏,尤其在高压(>60V)或大电流(>10A)场景下需反复验证。
5.常见问题与解决办法
|
现象 |
处理顺序 |
|
|
1 |
设备无法启动 |
检查电源线连接状态,更换同规格保险丝,确认电压档位正确。 |
|
2 |
输入异常报警(反接/过载) |
重新检查接线极性并设置合理阈值,切换至合适量程。 |
|
3 |
电压/电流测量值偏差大 |
大电流场景强制开启Sense补偿,确认工作模式匹配被测设备特性,低阻测试采用开尔文接线法。 |
备注:按顺序处理,恢复正常则无需执行下一步。若以上步骤均无法处理,则寻求我方技术支持或返厂维修。
