弱信号万用表操作说明

SW-WM系列弱信号万用表与常规万用表不同，除保持高精度外，具有更低的电流和更宽的电阻测量范围。针对材料领域的弱信号测量，补足普通万用表弱电流和超大电阻测准的缺陷。可替代进口keithley6485；程控软件提供丰富测量和记录功能。

1. 结构组成

1.1 正面板

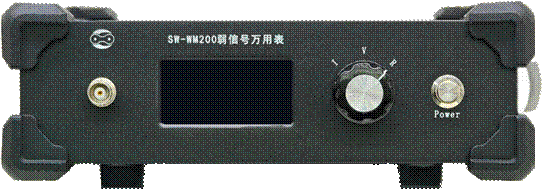

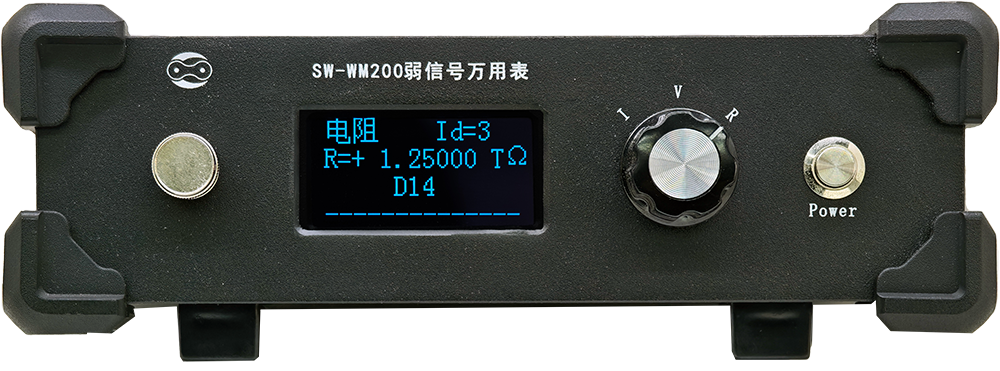

图 1  正面板图

设备整体采用便携加固结构，便于携带和现场组装，正面为设备连接、显示、模式切换区，背后为设备供电、通讯连接区。

1.2 背面板

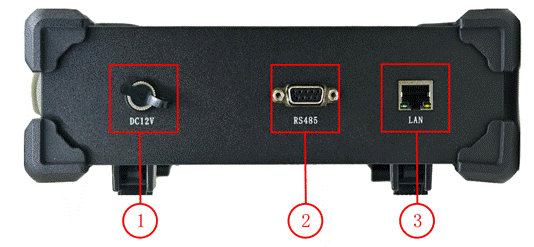

图 2  背面板图

1）设备适配器接口。

2）RS485接口。

3）LAN口。

1.3 电源适配器

图 3  电源适配器图

输入220VAC转12VDC适配器。

1.4 附件

2. 设备操作

2.1 设备基础操作

图 4 设备基础操作图

1）使用前用户需将设备水平放置于工作台面上。

2）检查接入的BNC转鳄鱼夹接线无误。

3）用户接好电源/确认电池有电后，按下设备正面的Power按钮开启设备。

2.2 连线

2.2.1 连接待测模块

本设备可支持电压、电流、电阻三种模式测量输出，用户在使用时根据待测模块类型选择对应模式。

2.2.2 连接电源线

便携式(P型):设备附带220VAC-24VDC电源适配器，使用时用户需接入适配电源，并确保电源工作正常。

3. 设备使用说明

3.1 功能界面

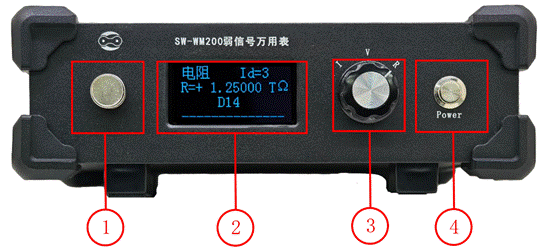

图 5 功能界面

1）BNC接口。

2）高清LED屏幕显示。

3）旋钮指针调节电流I、电压V、电阻R模式。

4）设备Power电源开关按钮。

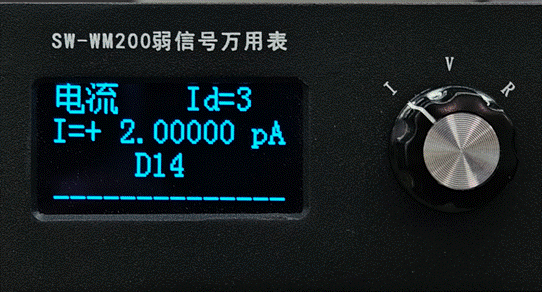

图 6  电流测量示意图

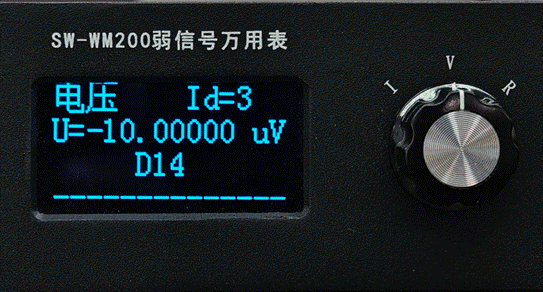

图 7  电压测量示意图

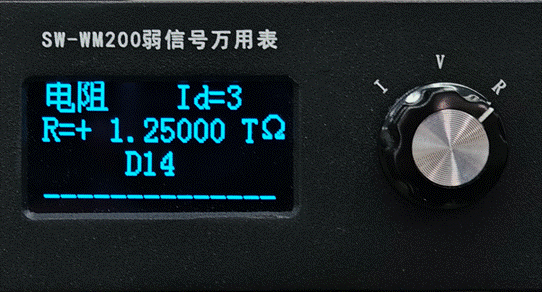

图 8  电阻测量示意图

1）当旋钮指针指向I时设备调节到电流模式。

2）当旋钮指针指向V时设备调节到电压模式。

3）当旋钮指针指向R时设备调节到电阻模式。

3.2 使用注意事项

1）确保万用表在合适的温度和湿度范围内使用，避免在极端环境下使用。

2）选择合适的量程可以确保测量的准确性和安全性。

3）确保探头与万用表的连接牢固，无松动或接触不良现象。

4）在测量过程中，避免探头短路，以免损坏万用表或被测电路。

5）定期清洁万用表和探头，避免灰尘和污垢影响测量结果。

3.3 常见问题与解决办法

备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
