功率放大器操作说明

　  SW-PA系列功率放大器实现波形全频段放大：正弦波、方波、脉冲波、锯齿波、反向锯齿波、三角形波、心电图波、马鞍波和噪音波等各种信号波形,最大输出信号幅度可达100Vpp(正负50V)双通道直流功率放大器使用进口集成器件，高稳定性，可低失真、高精度信号放大。双通道设计可同时放大两路信号。功率放大器主要配合信号源使用，应用场合主要电子测试与设计、传感器仿真及测试、功率器件及电路驱动、超声波换能器驱动、中频设备驱动、医疗美容器械驱动、电元器件筛选及测试、电子实训室实验台、教育及培训、无线遥感和探测设备信号放大等。

　　1.  结构组成

　　1.1.正面板

　　图 1 正面板

　　1.2. 下面板

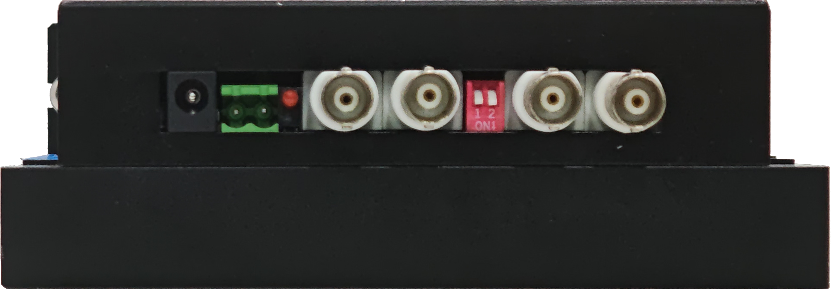

　　图 2 下面板

　　1.3. 电源适配器

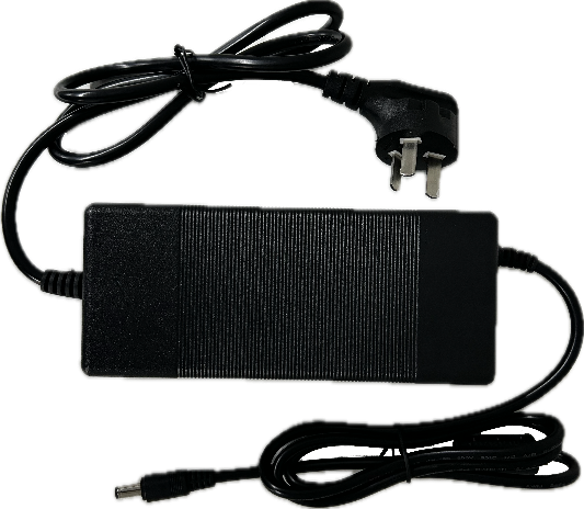

　　图 3 电源适配器

　　220VAC转12VDC适配器。

　　1.4.附件

　　2.  设备操作

　　2.1.设备基础操作

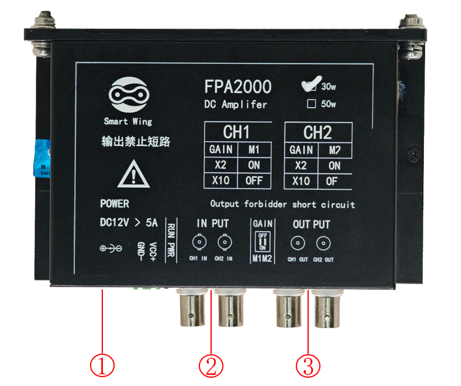

　　图 4 设备基础操作图

　　接上12V供电为功率放大器供电，2号Input口为信号输入接口连接信号源，3号Output口为放大后信号，连接示波器。

　　2.2. 连线

　　2.2.1   连接被测对象

　　首先使用适配器连接电源，将被测对象连接至功率放大器的Input口，Output连接示波器，增益在2倍、10倍两档可调。

　　3.  使用注意事项

　　1)  供电说明：切记输入电源正负不要接反，模块正负电源都有电源指示灯不要把输出端和地短路：小心仪器的高压测试线，不要和附近的已经连接到地的交流电源线或者附近的其它设备（比如传送设备）短路。如果被短路，仪器的外壳会被充有危险的高压。

　　2)  若已经确认电源接法正确但电源指示灯不亮时，要检查芯片与散热片之间的绝缘部分有无破损或移位。

　　3)  该产品可以调节放大倍数，可根据需要自行调节拨动开关。特别注意，模块没有外加保护电路，建议在带负载之前确认输出功率和幅度，避免损坏模块。

　　4)  如果要提高电路的输出功率时要做好适当的散热。

　　4.  常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
