线序检测仪操作说明

　　SW-L系列线序检测仪是专用于现场检测长导线敷设后线序及通断状态的仪器，可快速检测线束短路、开路、错位等电气特性。

　　SW-L系列线序检测仪由测试端和短路端两个模块组成，采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。

　　1.结构组成

　　1.1.前面板

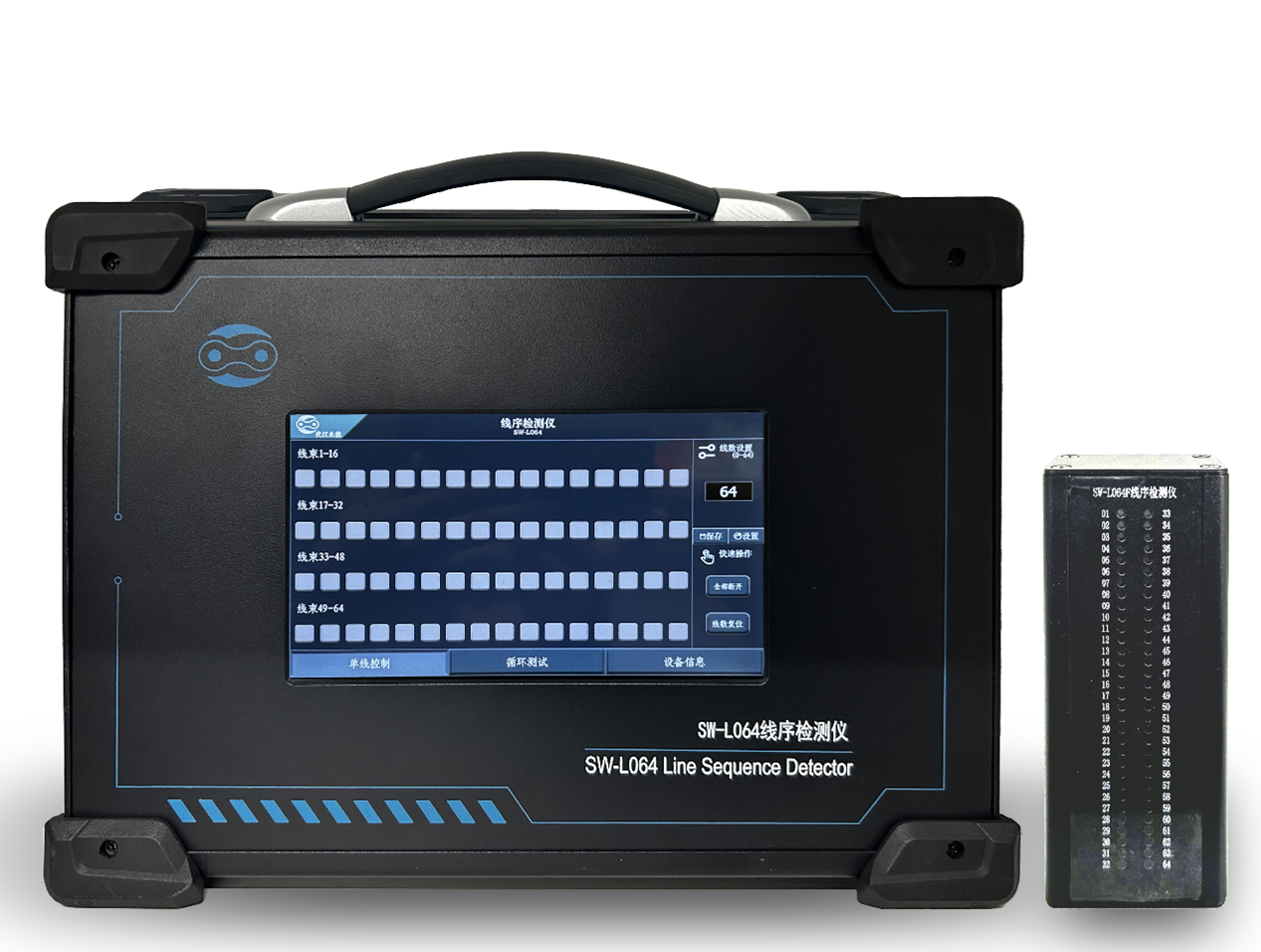

　　图 1正面图

　　1.2.后面板

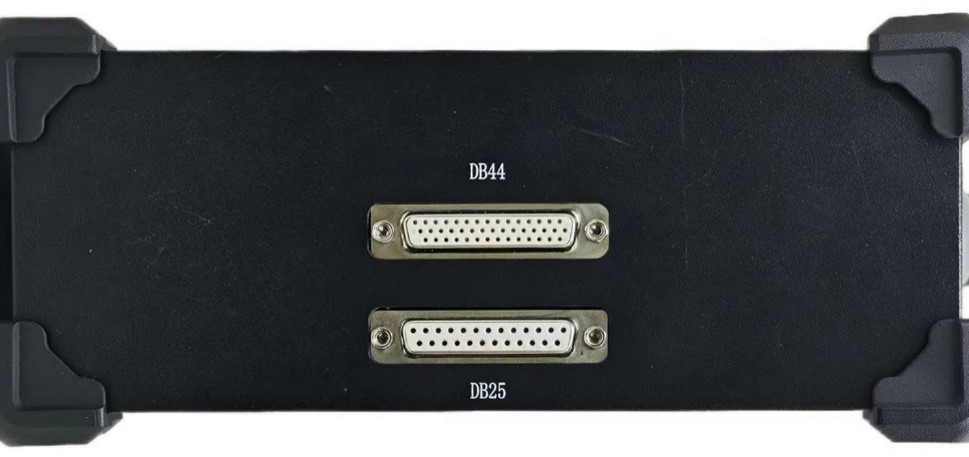

　　图 2 后面板

　　1.3.附件

　　2.设备操作

　　2.1.连线

　　2.1.1连接被测对象

　　1)只接通本仪器的电源线，不接其他任何测试线，打开测试仪电源开关；

　　2)用DB线连接测试灯板。

　　3.设备使用说明

　　3.1.测试界面显示

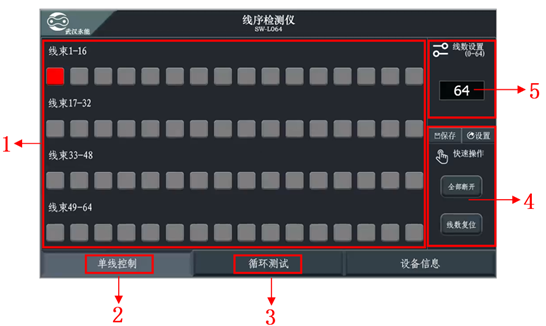

　　图 3 触屏控制界面

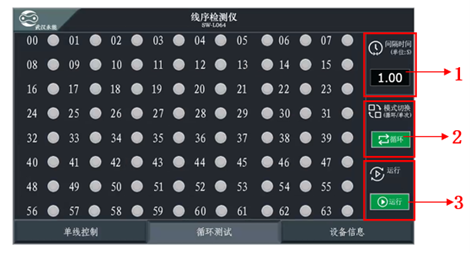

图 4 循环模式界面

　　3.2.测试结果说明

　　1)外接灯板亮灭代表线路通断。

　　4.使用注意事项

　　1)不要连续开关电源：切断电源开关后，再次打开电源开关前确保要间隔几秒钟或者更长的时间。不要重复频繁的开/关电源开关，如果那么做，仪器的保护设施也许就不能完全的执行保护功能。当仪器正在产生测试电压时，不要关断电源开关，除非在特殊或者紧急的情况下。

　　2)不要把输出端和地短路：小心仪器的高压测试线，不要和附近的已经连接到地的交流电源线或者附近的其它设备（比如传送设备）短路。如果被短路，仪器的外壳会被充有危险的高压。

　　3)测试端不要连接外部电压：不要将任何外部电压连到仪器的输出端。在非放电状态仪器不具备对外放电功能，输出端与外部电压相连可能会损坏仪器。

　　5.常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
