高压绝缘电阻模拟器操作说明
浏览量: 0 次
SW-H系列高压绝缘电阻模拟器是用于在线绝缘监测设备、绝缘电阻模拟。纯电阻网络模拟，电阻矩阵开关耐压高达4000V，控制回路和电阻阵列电气隔离强度6000V，输出高压插线端子。支持特殊量程定制，程控软件支持电阻曲线扫描。
1.结构组成
1.1.正面板
图 1 正面板图

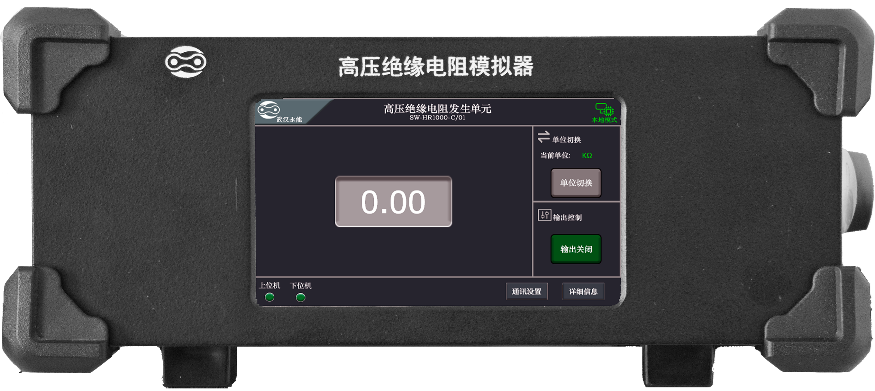

设备整体采用便携加固结构，便于携带和现场组装，正面为触摸屏显示区、侧面为提手。

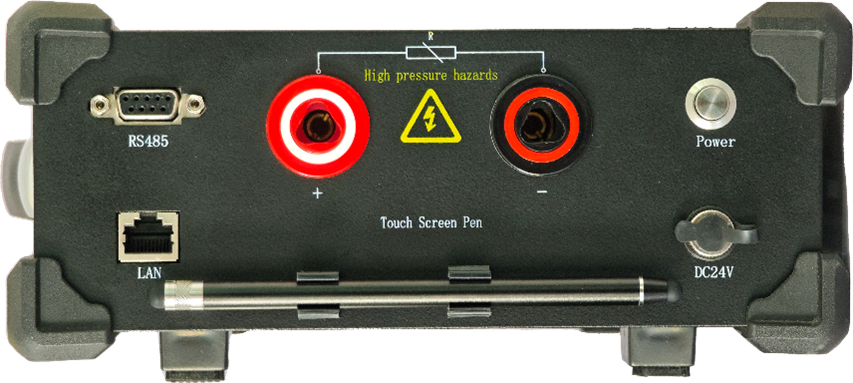

图 2 背面板图

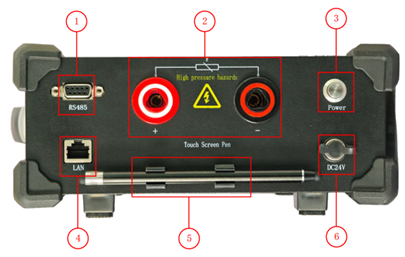

1)DB9母头，用于程控设备。
2)高压三角香蕉插口，用于连接高压香蕉头线缆。
3)电源开关，用于开关设备。
4)LAN网线接口，用于程控设备。
5)触屏笔夹。
6)DC24V供电接口。
1.2.电源适配器
图 3 电源适配器图

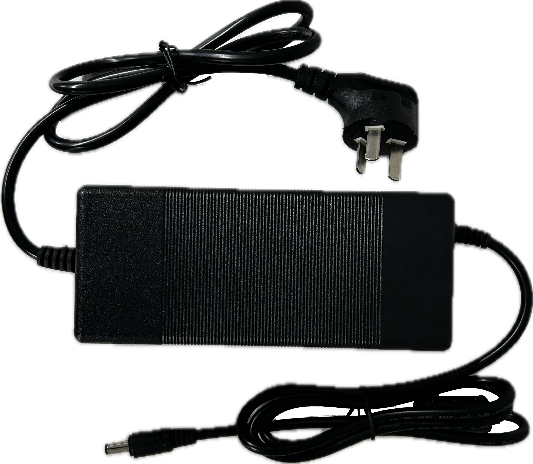

输入220VAC转24VDC适配器。
1.3.附件
|
名称 |
数量 |
备注 |
|
| 1 |
24VDC电源适配器 |
1个 |
/ |
| 2 |
DB9母对母转接线 |
2根 |
1根备用 |
| 3 |
网线 |
1根 |
2m |
| 4 |
三角形高压香蕉插头线 |
1套 |
2m |
|
5 |
电容触控笔 |
1支 |
/ |
| 6 |
DB9公头 |
2个 |
1个备用 |
| 7 |
配套工具(两用螺丝刀) |
1把 |
/ |
| 8 |
使用说明书 |
1份 |
/ |
| 9 |
出厂调试报告 |
1份 |
/ |
| 10 |
合格证 |
1张 |
/ |
| 11 |
保修卡 |
1张 |
/ |
2.设备操作
2.1.设备基础操作
图 4 设备基础操作图
1) 使用前用户需将设备水平放置于工作台面上。
2) 检查接入的高压三角插头接线无误。
3) 用户接好电源/确认电池有电后，按下设备后面的Power按钮开启设备。
4) 设备使用结束后将配套的触屏笔放回触屏笔夹。
2.2.连线
2.2.1连接待测电阻
本设备1kΩ～100MΩ电阻可调。
2.2.2连接辅助接口
本设备支持上位机使用网口、RS485通讯。用户可根据需要接入接口。
2.2.3连接电源线
便携式(P型):设备附带220VAC-24DC电源适配器,使用时用户需接入适配电源，并确保电源工作正常。
3.设备使用说明
3.1.功能界面

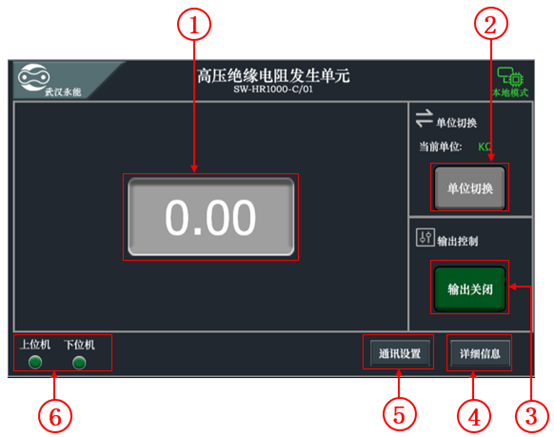

图 5 功能界面介绍图
1)阻值设置区:用户可在此区域点击数值框，在弹出的键盘中输入所需的阻值即可完成设置 (单通道仅为样品展示，支持多通道定制)。
2)单位切换区:用户可根据输出电阻的类型选择对应的单位。点击按钮选择对应的单位即可。
3)输出控制区:用户可点击对应的按钮输出设定的阻值。
4)详细信息区:设备相关信息及操作须知。
5)通讯设置区:设置设备串口网口通讯参数。
6)运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态，下位机指示灯显示屏幕与板卡通讯时的状态。
3.2.通讯设置界面

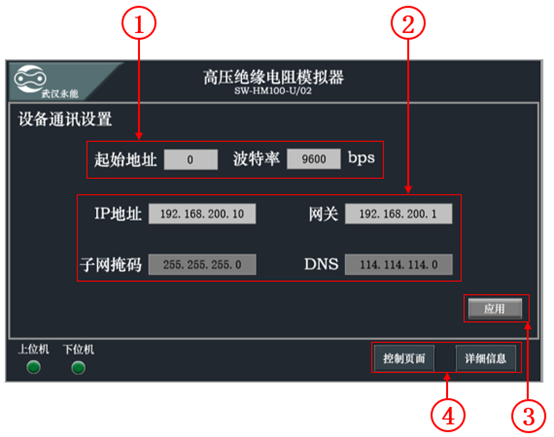

图 6 通讯设置界面图
1)屏幕通讯参数设置。
2)网口通讯参数设置。
3)保存当前参数，重启以应用。
4)切换页面。
4.使用注意事项
1)开机前检查接口、线缆状态，确保无物理损坏或污染。
2)严格遵循额定电压参数，禁止超压使用，防止击穿或损坏器件。
3)正确连接被测物，使用屏蔽线缆减少信号干扰，避免负载短路或过载。
4)便携式设备:定期检查设备工作状态(温度等)。
5)设置阻值须在设备量程范围内。
5.常见问题与解决办法
|
序号 |
现象 |
处理顺序 |
备注 |
|
1 |
无法上电 |
1.桌面式/单元式:查看电源适配器是否供电正常 |
厂家指定适配器 |
|
2 |
输出阻值 偏差较大 |
1.检查输出端子是否接插完好 2.重启设备 |
/ |
|
3 |
无法通讯 |
1.确认通讯口接线是否正确 2.确认通讯参数是否配置正确 3.更换通讯线缆 |
/ |
备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
