矩阵开关操作说明

　　SW-MS系列矩阵开关是一款矩阵式电磁继电器模块，配置LAN、RS485控制接口，采用标准Modbus通讯协议，也可通过触摸屏自主控制，可用作多路复用器或矩阵开关。矩阵开关采用2线模式，1线通断，1线指示。

　　1.结构组成

　　1.1.正面板

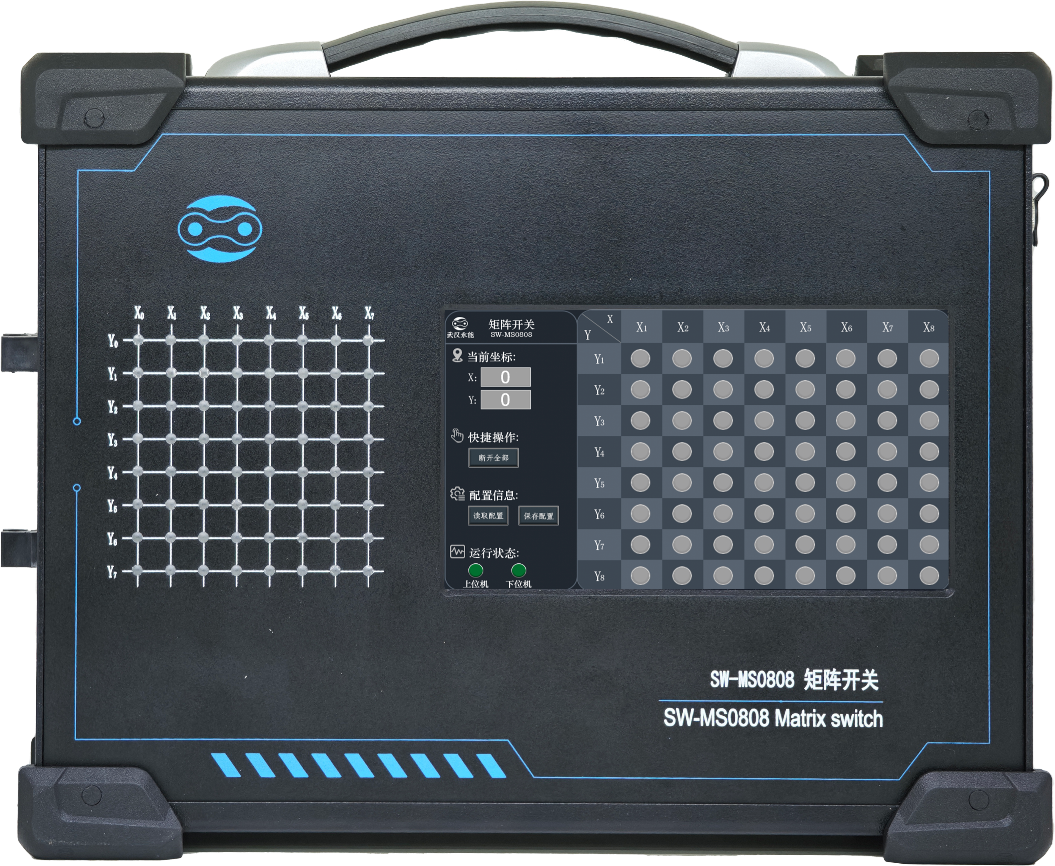

　　图 1 正面板图

　　设备整体采用便携加固结构，便于携带和现场组装。设备正面为触摸屏，左侧为对象连接区，右侧为设备充电、控制、通讯连接区。设备上部为提手。

　　1.2.左面板

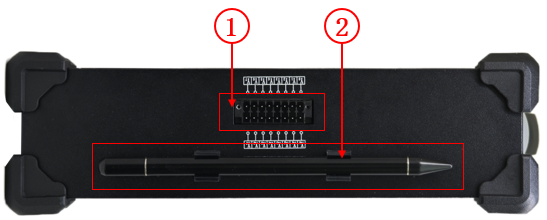

　　图 2 左面板图

　　1)双排8PIN接口

　　2)电容触控笔

　　1.3.右面板

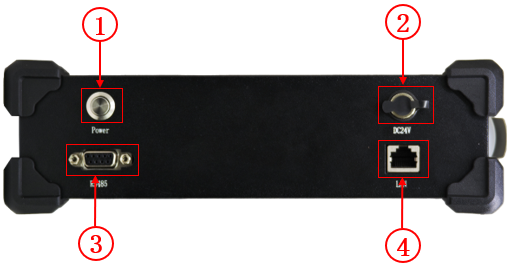

　　图 3 右面板图

　　1)设备开关按钮。

　　2)设备适配器接口。

　　3)LAN接口。

　　4)RS485接口。

　　1.4.电源适配器

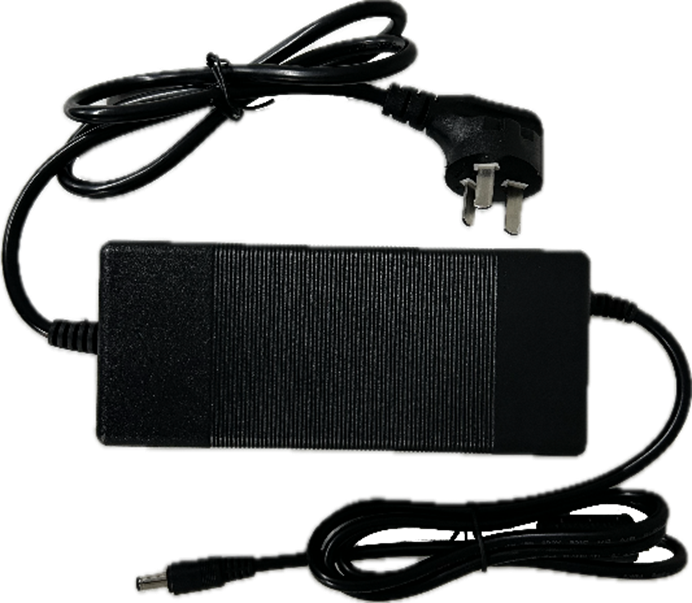

　　图 4 电源适配器图

　　输入220VAC转24VDC适配器。

　　1.5.附件　

　　2.设备操作

　　2.1.设备基础操作

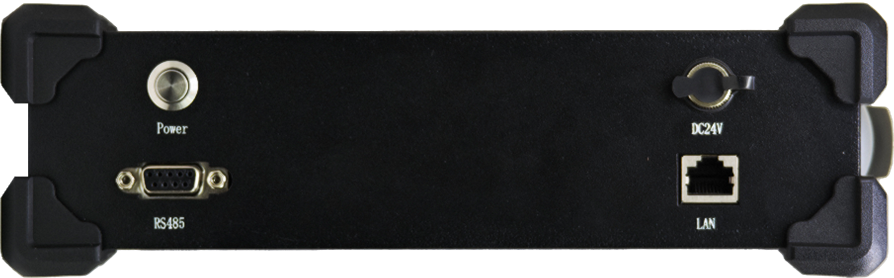

　　图 5 设备基础操作图

　　1)使用前用户需将设备水平放置于工作台面上。

　　2)检查接入端子的电压、电流是否有超出范围。

　　3)用户接好电源/确认电池有电后，按下设备侧面的Power按钮开启设备。

　　4)设备使用结束后将配套的触屏笔放回触屏笔夹。

　　2.2.连线

　　2.2.1连接待测模块

　　本设备内置多路电磁继电器,用户在使用时需根据需求接入对应的端子。

　　2.2.2连接电源线

　　1)便携式(P型):设备自带电池(24V/10Ah),用户需定期检查电池状态(温度/容量等)，并对设备进行充电。

　　2)桌面式/单元式(D型/U型):设备附带220VAC-24VDC电源适配器,使用时用户需接入适配电源，并确保电源工作正常。

　　3.设备使用说明

　　3.1.功能界面

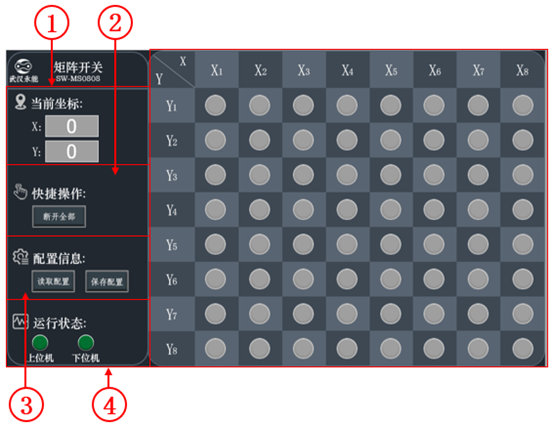

　　图 6 功能界面图

　　1)坐标显示区:显示用户最后一步操作的矩阵坐标。

　　2)快捷操作区:支持一键断开及其他的定制功能。

　　3)信息配置区:用户可在这里读取/保存预设的矩阵状态。

　　4)运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态，下位机指示灯显示屏幕与板卡通讯时的状态。

　　3.2.配方界面

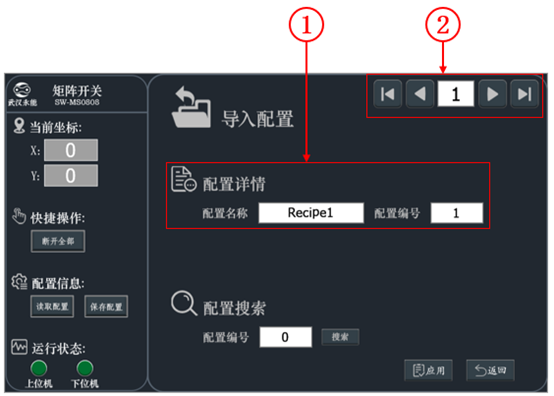

　　图 7 信息读取界面图

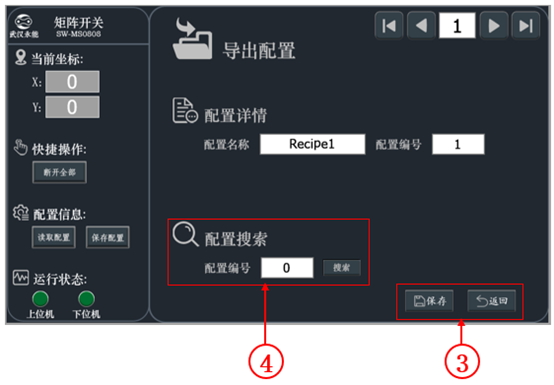

　　图 8 配方界面图

　　1)配置详情区:该区域负责记录编号对应配方的名称(仅支持8个英文数字字符)。

　　2)配置切换区:点击按钮切换至其他配方，从左至右依次为前10条，前1条，后1条，后10条设备支持40条配方。

　　3)页面选择区:点击[保存]即保存当前矩阵的配置，点击[读取]即将保存好的配方矩阵应用到设备上，点击[返回]则放弃当前配置。

　　4)配方搜索区:输入对应配方的编号(1～40)，点击[搜索]，即可调出对应编号的配方。

　　4.使用注意事项

　　1)请勿将设备竖直放置于倾斜工作台面，以防设备翻倒造成财产损失或人身伤害。

　　2)在测试之前，检查接线是否正确、开关功能是否正常、信号通路是否畅通等。

　　3)确保设备的地线连接良好，避免接地不良导致测试信号干扰或损坏设备。

　　4)避免超出其额定功率和过载的操作，请遵循设备技术规格要求。

　　5.常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
