高精度热电偶发生器操作说明

　　SW-TG系列高精度热电偶发生器是用于热电偶温度传感器(带主动冷端补偿)的信号模拟、校准、巡检的专用设备，采用隔离微弱信号发生电路发生带冷端补偿的高精热电势信号，具有响应快、近几年高度高、多通道独立、输出和控制电路隔离、设置参数方案式调用的特点，支持带冷端补偿的任意型号热电偶模拟输出。并具备直接±100mV范围内可调高精度电压输出。

　　1. 结构组成

　　1.1.正面板

　　图 1 正面板图

　　设备整体采用便携加固结构，便于携带和现场组装。设备正面为触摸屏，左侧为对象连接区，右侧为设备充电、控制、通讯连接区，设备上部为提手。

　　1.2. 左面板

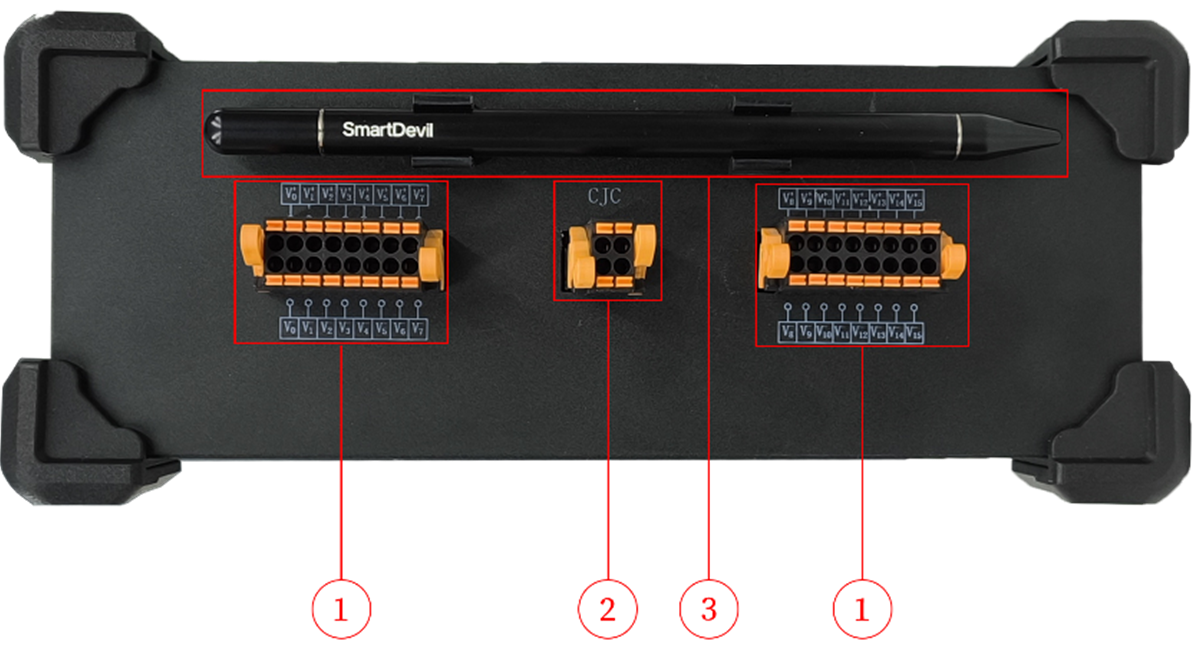

　　图 2 左面板图

　　1) 16路热电偶发生

　　端子定义表(正视图):

　　2) Pt100冷端补偿

　　端子定义表(正视图):　

　　3) 电容触控笔

　　1.3. 右面板

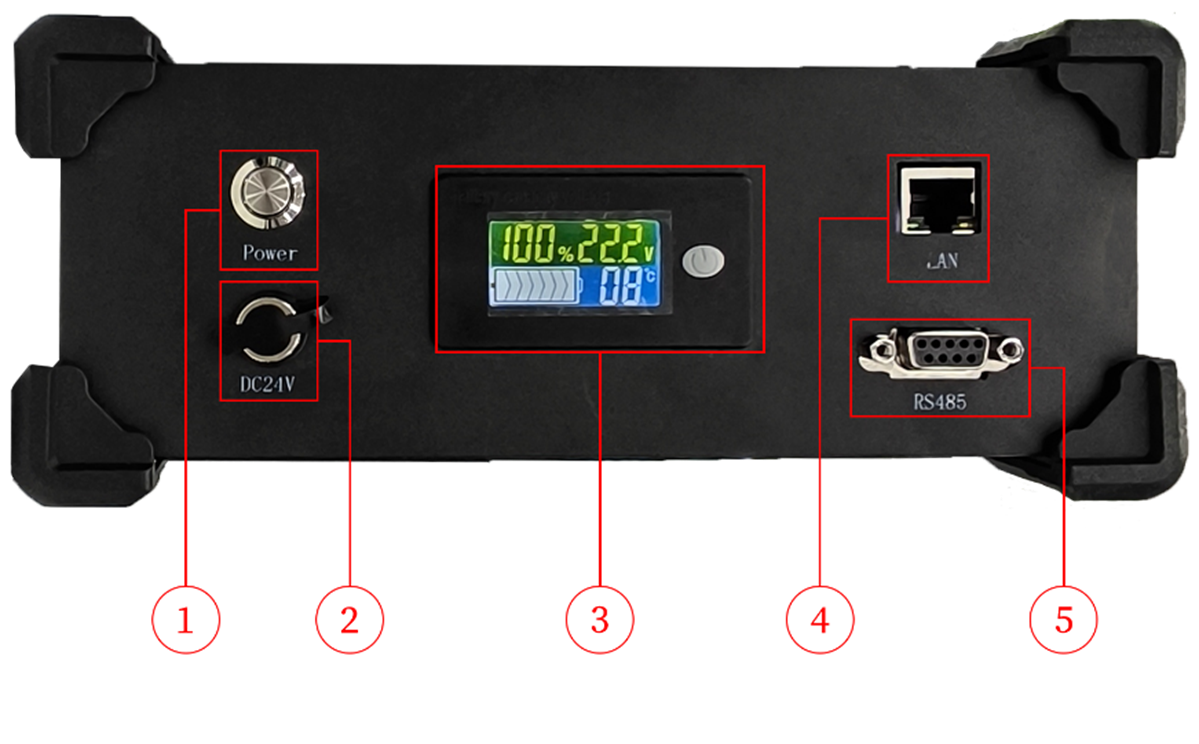

　　图 3 右面板图

　　1) 设备开关按钮。

　　2) 设备适配器接口。

　　3) 电池状态监视器(仅便携式)。

　　4) LAN接口。

　　5) RS485接口。

　　1.4. 电源适配器

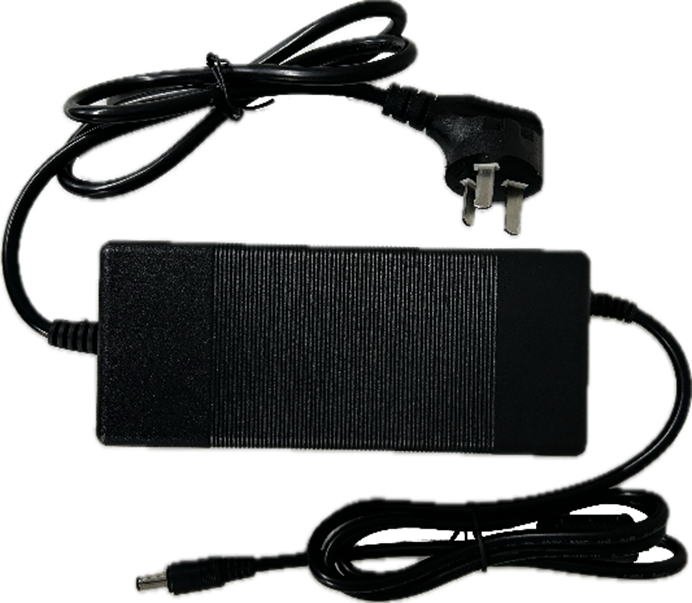

　　图 4 电源适配器图

　　输入220VAC转24VDC适配器。

　　1.5. 附件

　　2. 设备操作

　　2.1. 设备基础操作

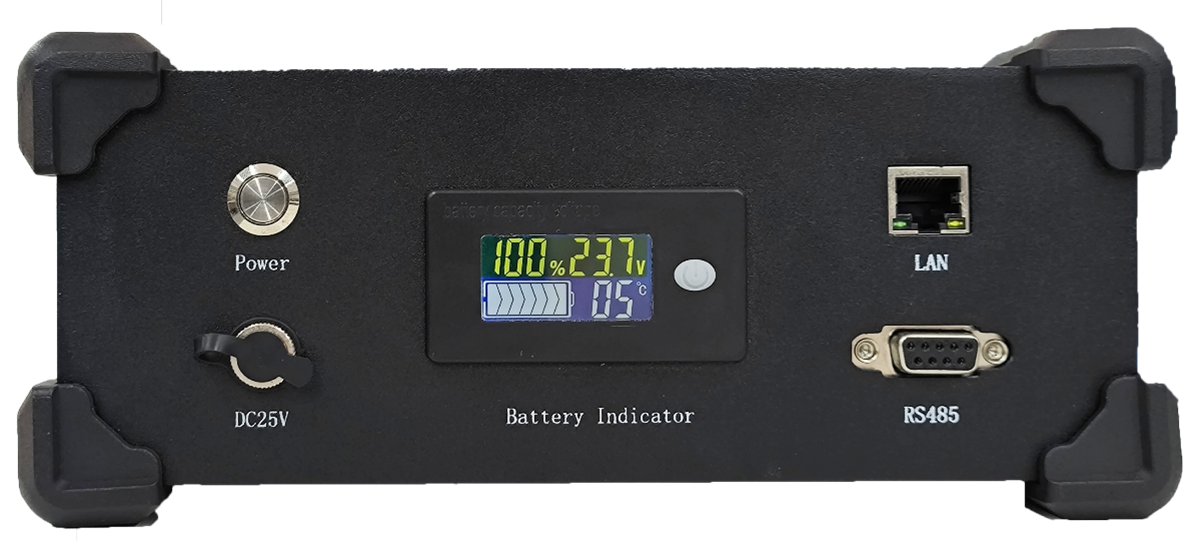

　　图 5 设备基础操作图

　　1) 使用前用户需将设备水平放置于工作台面上。

　　2) 检查接入的正负接线无误。

　　3) 用户接好电源/确认电池有电后，按下设备侧面的Power按钮开启设备。

　　4) 设备使用结束后将配套的触屏笔放回触屏笔夹。

　　2.2. 连线

　　2.2.1 连接待测模块

　　本设备可支持±100mV电压和指定类型热电偶的温度输出，用户在使用时需根据待测模块参数接入对应的端子。

　　2.2.2 连接辅助接口

　　本设备支持上位机使用网口、RS485通讯。用户可根据需要接入接口。

　　2.2.3 连接电源线

　　1) 便携式(P型):设备自带电池(24V/10Ah)。用户需定期检查电池状态(温度/容量等)，并对设备进行充电。

　　2) 桌面式/单元式(D型/U型):设备附带220VAC-24VDC电源适配器。使用时用户需接入适配电源，并确保电源工作正常。

　　3. 设备使用说明

　　3.1. 功能界面

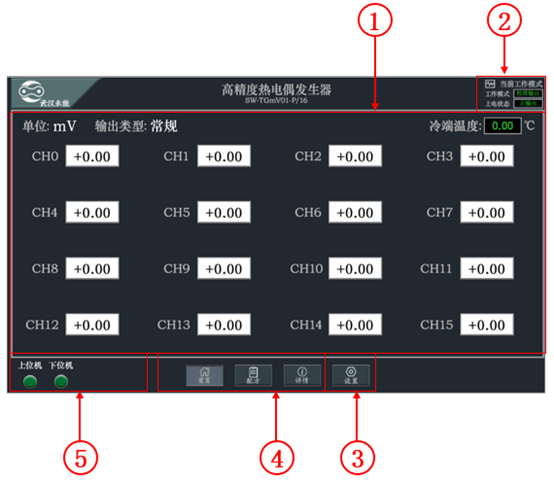

　　图 6 功能界面图

　　1) 功能区:主要操作区域。左上角为当前输出值的单位(mV/℃)，右上角为Pt100冷端校准温度(默认0℃),其余区域为各通道的输出值设置区。

　　2) 设备工作状态:工作模式默认为校准输出，上电状态默认为正输出，支持负输出。

　　3) 输出类型控制:用户可在此控制电压输出与指定热电偶类型的切换，常规输出即电压输出，X型即对应类型的热电偶温度输出。

　　4) 页面切换:用户可点击对应的按钮切换至其他页面。

　　5) 运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态，下位机指示灯显示屏幕与板卡通讯时的状态。

　　3.2. 配方界面

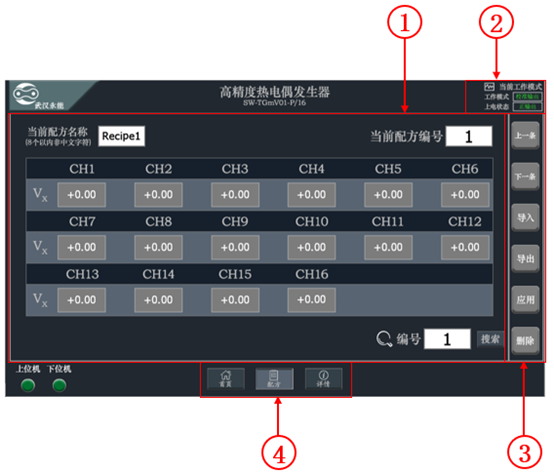

　　图 7 配方界面图

　　1) 设备工作状态:工作模式默认为校准输出，上电状态默认为正输出，支持负输出。

　　2) 配方设置区:设置各通道电压/温度参数及当前配方名称(仅支持8个英文数字字符)。设备支持20条配方,在下方搜索栏输入对应的编号(1~20)后点击[搜索]即可调出对应的配方。

　　3) 操作菜单区:用户在此选择需要的功能。从上至下依次为:上一条配方、下一条配方、配方导入(读取内存)、配方导出(写入内存)、配方应用(多通道阻值一键设置)、清除当前配方。

　　4) 页面选择区:用户可点击对应的按钮切换至其他页面。

　　图 8 操作菜单介绍图

　　3.3. 设置界面

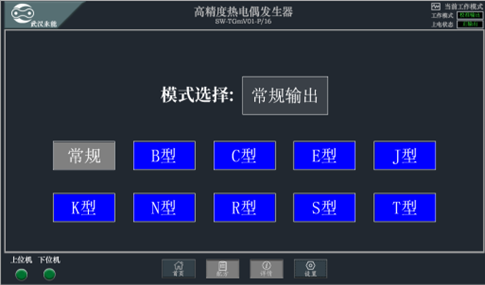

　　图 9 设置界面图

　　设置界面：选择热电偶所需模拟类型。

　　4. 使用注意事项

　　1) 桌请避免在潮湿、高温、易燃或强电磁干扰环境中使用设备，确保环境温度在0°C～40°C，湿度低于80%。

　　2) 开机前检查接口、线缆、电池状态，确保无物理损坏或污染。

　　3) 确保工作区域无剧烈振动或强磁场干扰，避免设备倾斜或碰撞。

　　4) 正确连接被测物，使用屏蔽线缆减少信号干扰，避免负载短路或过载。

　　5) 便携式设备:定期检查设备电池工作状态(温度等)并进行充电。

　　6) 设置阻值须在设备量程范围内。

　　5. 常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
