多功能仪器操作说明

　　SW-M系列多功能仪器是综合AO、AI、DO、DI多通道组合的调试工具，具有高精度、多通道自由组合、便携、自动环境温度补偿等特点，方便使用者快速测试各种信号及响应电路。仪器集成触摸屏支持设置和存储方案，随时根据需要调用预设方案和监测电路反馈结果。

　　1.结构组成

　　1.1.正面板

　　图1正面板图

　　设备整体采用便携加固结构，便于携带和现场组装。设备正面为触摸屏，左侧为对象连接区，右侧为设备充电、控制、通讯连接区,设备上部为提手。

　　1.2.左面板

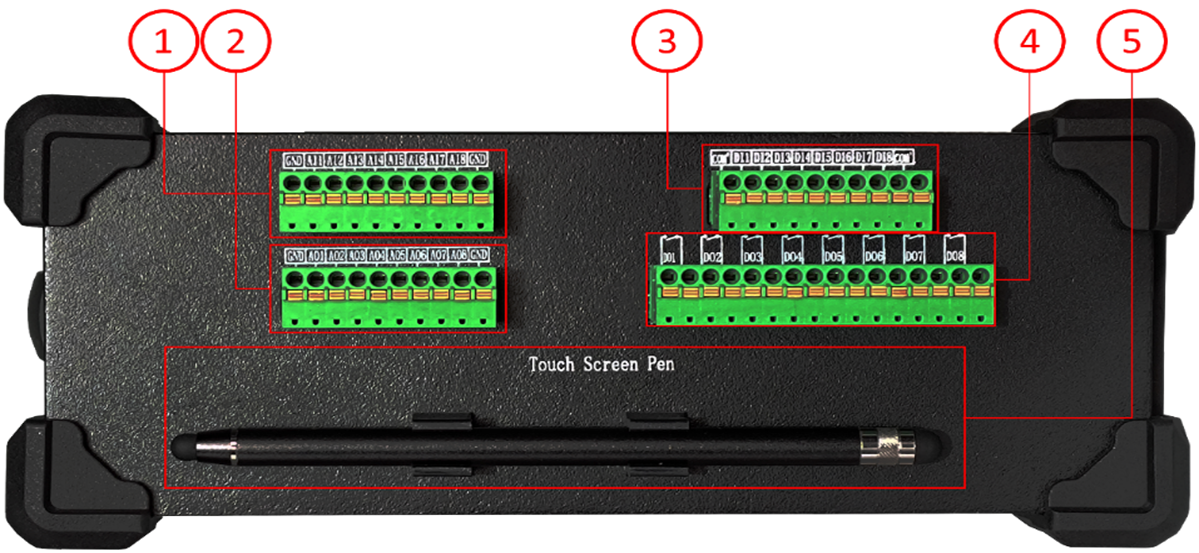

　　图2左面板图

　　1)8路模拟量采集(AI)

　　端子定义表(正视图):　　

　　2)8路模拟量输出(AO)

　　端子定义表(正视图):　　

　　3)8路数字量采集(DI)

　　端子定义表(正视图):

　　4)8路数字量输出(DO)

　　端子定义表(正视图):

　　5)电容触控笔

　　1.3.右面板

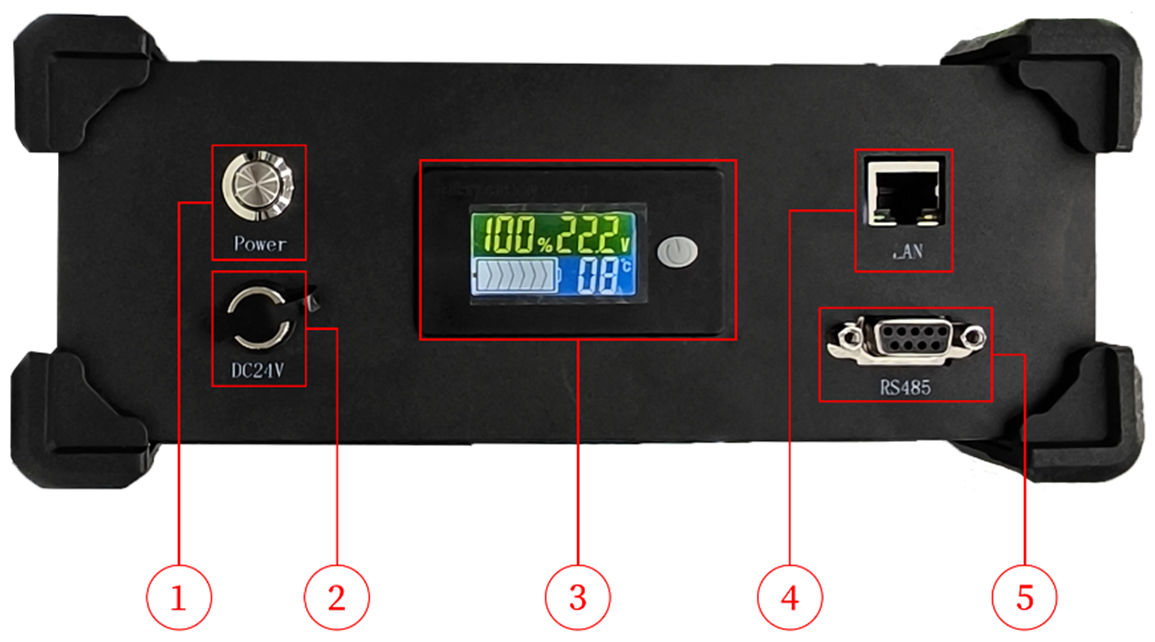

　　图3右面板图

　　1)设备开关按钮。

　　2)设备适配器接口。

　　3)电池状态监视器(仅便携式)。

　　4)LAN接口。

　　5)RS485接口。

　　1.4.电源适配器

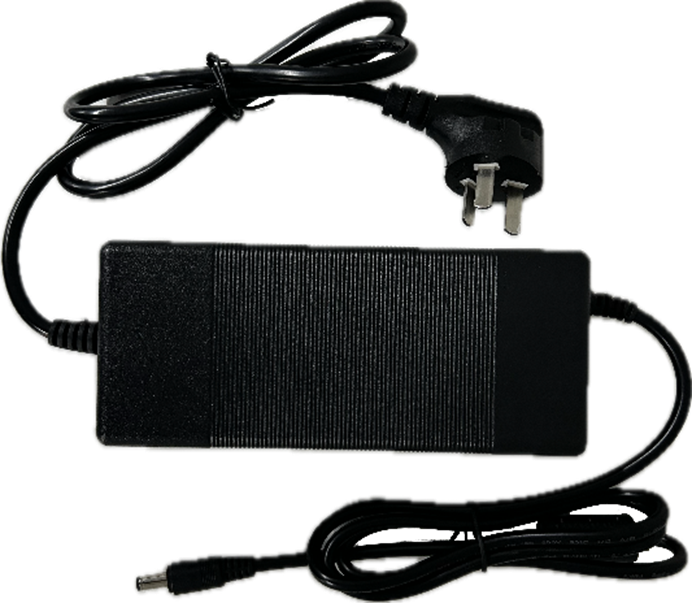

　　图4电源适配器图

　　输入220VAC转24VDC适配器。

　　1.5.附件　　

　　2.设备操作

　　2.1.设备基础操作

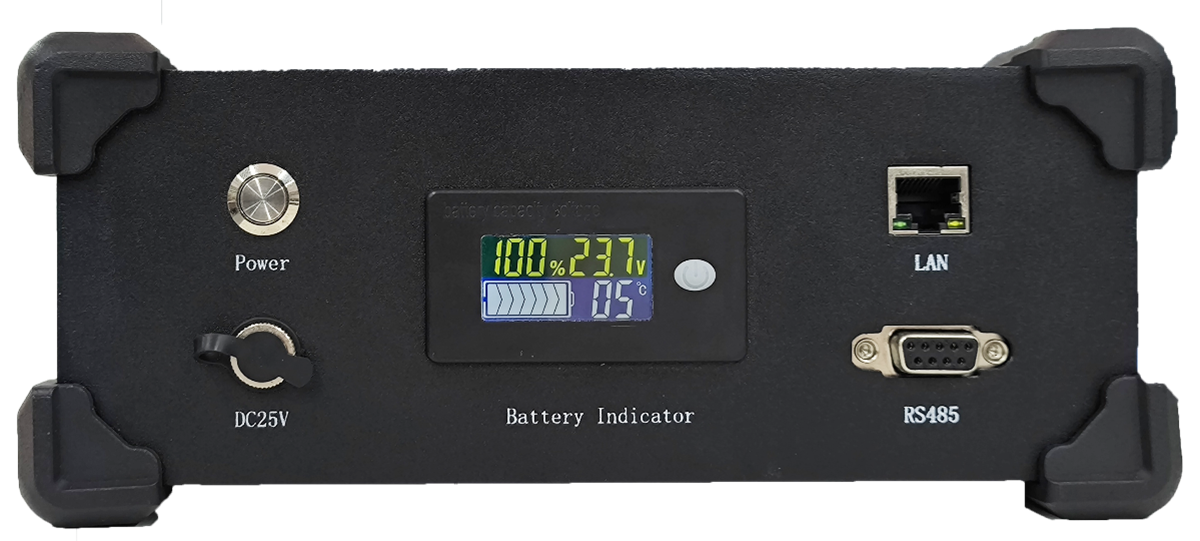

　　图5设备基础操作图

　　1)使用前用户需将设备水平放置于工作台面上。

　　2)检查接入的模拟量/数字量采集接线无误。

　　3)用户接好电源/确认电池有电后，按下设备侧面的Power按钮开启设备。

　　4)设备使用结束后将配套的触屏笔放回触屏笔夹。

　　2.2.连线

　　2.2.1连接待测模块

　　本设备可支持模拟量/数字量的输出与采集，用户在使用时需根据待测模块参数接入对应的端子。

　　2.2.2连接辅助接口

　　本设备支持上位机使用网口、RS485通讯，用户可根据需要接入接口。

　　2.2.3连接电源线

　　1)便携式(P型):设备自带电池(24V/10Ah)，用户需定期检查电池状态(温度/容量等)，并对设备进行充电。

　　2)桌面式/单元式(D型/U型):设备附带220VAC-24VDC电源适配器。使用时用户需接入适配电源，并确保电源工作正常。

　　3.设备使用说明

　　3.1.功能界面

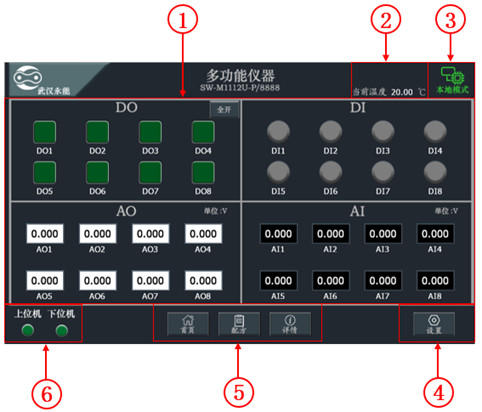

　　图6功能界面图

　　1)功能区:主要操作区域，共分为四个区块:数字量输出(DO)/数字量采集(DI)/模拟量输出(AO)/模拟量采集(AI)。

　　2)校准温度:设备内部工作温度，可在温度校准设置中设置开启或关闭。

　　3)工作模式:设备当前工作模式,分为本地模式和远程模式两种。

　　4)温度校准控制:用户可在此控制温度校准开关与采集周期。

　　    a)温度校准开关:用户可通过此按钮控制校准的开启与关闭。

　　    b)温度采样间隔:用户可修改温度采集间隔。

　　5)页面切换:用户可点击对应的按钮切换至其他页面。

　　6)运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态，下位机指示灯显示屏幕与板卡通讯时的状态。

　　3.2.配方界面

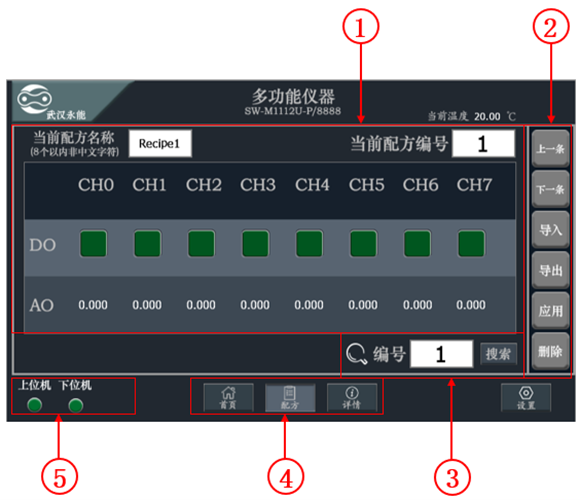

　　图7配方界面图

　　1)配方设置区:设置数字量/模拟量输出参数及当前配方名称(仅支持8个英文数字字符)，设备支持20条配方。

　　2)操作菜单区:用户在此选择需要的功能。从上至下依次为:上一条配方、下一条配方、配方导入(读取内存)、配方导出(写入内存)、配方应用(多通道阻值一键设置)、清除当前配方，如图8。

　　3)配方搜索区:输入对应配方的编号(1～20)，点击[搜索]，即可调出对应编号的配方。

　　4)页面选择区:用户可点击对应的按钮切换至其他页面。

　　5)运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态，下位机指示灯显示屏幕与板卡通讯时的状态。

　　图8操作菜单介绍图

　　3.3.设置界面

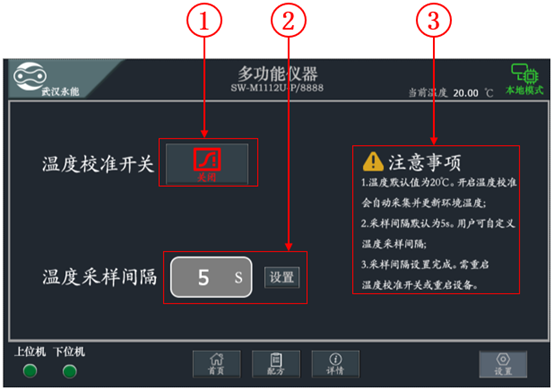

　　图9温度校准控制图

　　1)温度校准开关:用户可通过此按钮控制校准的开启与关闭。

　　2)温度采样间隔:用户可修改温度采集间隔。

　　3)注意事项。

　　4.使用注意事项

　　1)请勿将设备竖直放置于倾斜工作台面，以防设备翻倒造成财产损失或人身伤害。

　　2)桌面式/单元式设备:接入电源启动设备前请检查适配器输出电压是否正确。

　　3)单元式设备:设备工作时，请勿堵住或封闭设备通风口。

　　4)便携式设备:定期检查设备电池工作状态(温度等)并进行充电。

　　5)输入输出的模拟量值须在设备可接受范围内。

　　5.常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
