单元矩阵开关操作说明

　　SW-MS系列矩阵开关是针对复杂的测试测量系统，提供稳定可靠的端口切换解决方案。通过矩阵式电磁继电器模块，配置LAN、RS485控制接口。实现多通道射频信号的自动化路由,对接主流测试仪器。核心价值在于灵活分配信号通路、简化系统布线、提升测试效率。

　　1.结构组成

　　1.1正面板

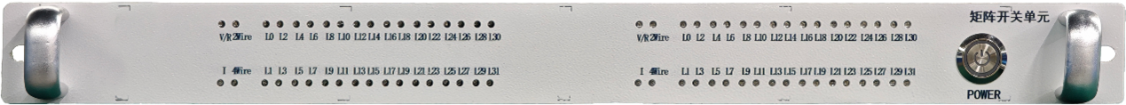

　　图 1 正面板图

　　设备整体采用单元加固结构，便于单元组装。设备正面为指示灯。设备后部为电源输入、控制信号输入与测试对象输入接口。

　　1) Power：开关按钮

　　2) 指示灯介绍：vR表示测量对象是电压电阻, I表示测量对象是电流,2wire是二线制, 4wire是四线制,L0-L31的对应通道。

　　1.2背面板

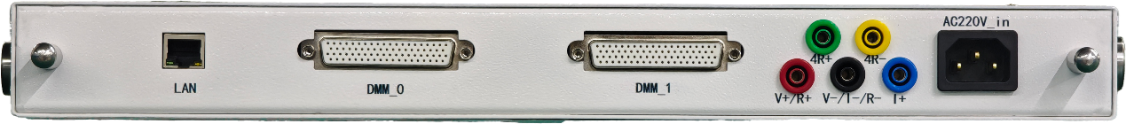

　　图 2 背面板图

　　1) LAN网口。

　　2) DMM0：DB78输出口，DMM0的0～63对应矩阵开关板0的Q0+ Q0- ... Q31+ Q31-。

　　3) DMM1：DB78输出口，DMM1的0～63对应矩阵开关板1的Q0+ Q0- ... Q31+ Q31-。

　　4) V+/R+：电压档+/二线电阻档+、V-/I-/R-：电压档-/电流档-/二线电阻档-、I+：电流档+、4R+：四线电阻档+、4R-：四线电阻档-。

　　5) 设备适配器接口。

　　1.3电源适配器

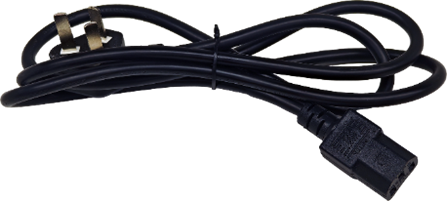

　　图 3 电源适配器图

　　输入220VAC电源线。

　　1.4附件

　　2.设备操作

　　2.1设备基础操作

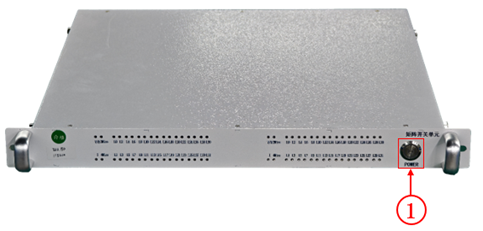

　　图 4 设备正面操作图

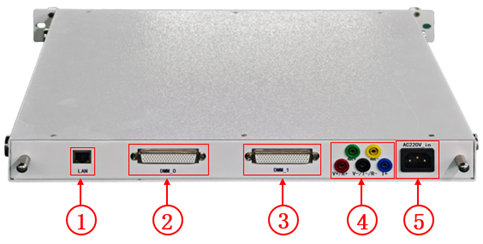

　　图 5 设备背面操作图

　　1) 使用前用户需将设备水平放置于工作台面上。

　　2) 检查接入端子的电压、电流是否有超出范围。

　　3) 用户接好电源，按下设备前面板的Power按钮开启设备。

　　4) 设备开启后自动自检，前面板LED依次亮灯，全灭后自检完成。

　　2.2连线

　　2.2.1连接待测模块

　　1) 本设备内置多路电磁继电器,可通过程序配置二线制、四线制，测量电压/电阻和电流。配合台式万用表实现多通道二线制电压、电阻、电流，四线制电阻测量。

　　2) 后面板DMM0、DMM1外接输入信号，二线制下相邻两端子为1组，四线制下相邻4端子为1组。后面板香蕉头端子为输出可接测量仪器。具体接法如下图。

　　图 6 连接状态图

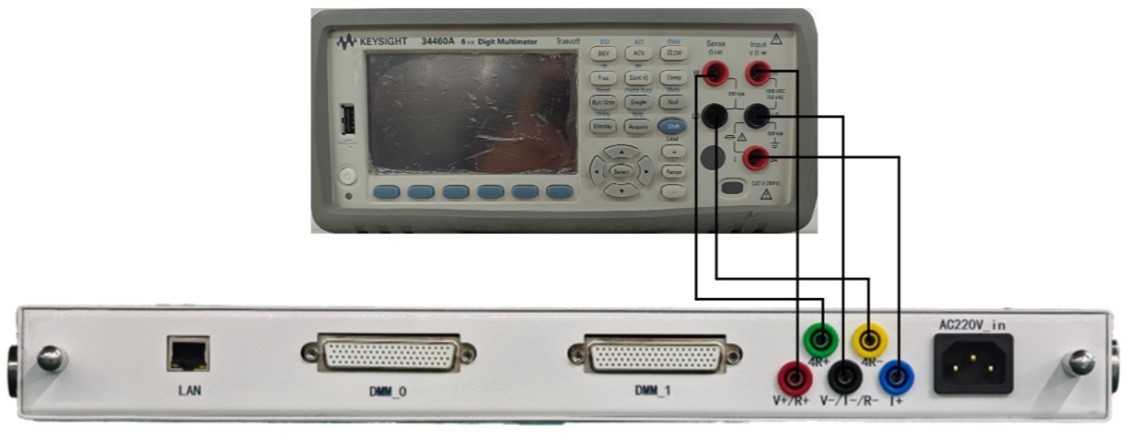

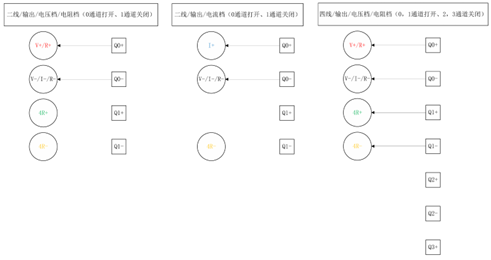

　　图 7 连接示意图

　　2.2.2连接电源线

　　1) 将设备附带的220VAC电源线一端插入设备电源接口，另一端连接至符合电压标准的电源插座。

　　2) 检查电源线连接是否牢固，并确认设备电源指示灯亮起或系统正常启动，确保电源供电稳定。

　　3.设备使用说明

　　3.1上位机界面

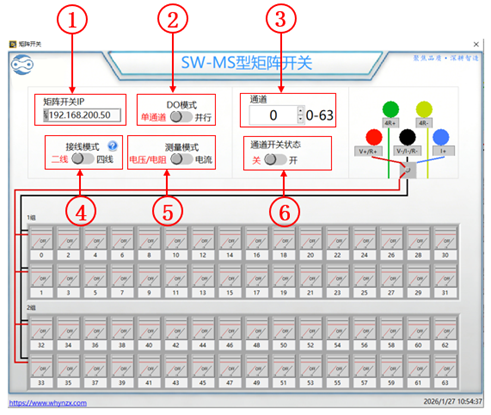

　　图 8 驱动界面图

　　1) 对象：矩阵开关对应IP地址。

　　2) DO模式:可选择单通道或并行输出模式。

　　3) 通道：选择使用0-63通道。

　　4) 接线模式:可选择使用二线制或四线制测量。

　　5) 测量模式:选择测量对象是电压/电阻模式或电流模式。

　　6) 通道开关状态：开启（工作）还是关闭（停止）的通道状态。

　　3.2运行界面

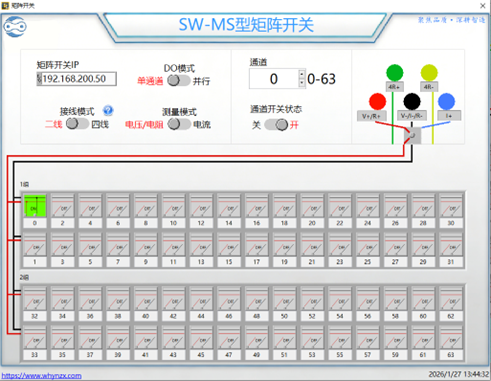

　　图 9 两线制运行界面图

　　二线:每个通道只占用两条线路，一对正负，可以进行单个电压/电阻/电流的测量。

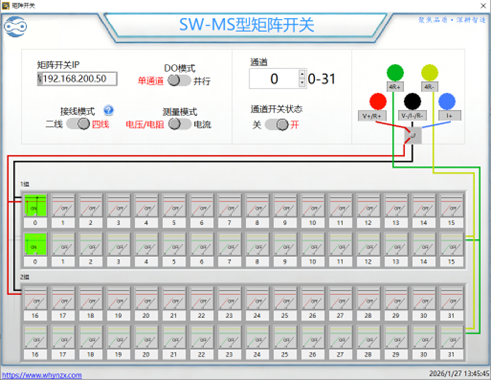

　　图 10 四线制运行界面图

　　四线，每个通道占用四条线路，两对正负，可以同时进行一个电压/电流/电阻和一个电阻的测量。

　　4.使用注意事项

　　1) 请勿将设备竖直放置于倾斜工作台面，以防设备翻倒造成财产损失或人身伤害。

　　2) 在测试之前，检查接线是否正确、开关功能是否正常、信号通路是否畅通等。

　　3) 确保设备的地线连接良好，避免接地不良导致测试信号干扰或损坏设备。

　　4) 避免超出其额定功率和过载的操作，请遵循设备技术规格要求。

　　5.常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
