高精度电阻发生器操作说明

　　SW-RG系列高精度电阻发生器是用于电阻采样电路的信号模拟测试、校准、巡检的专用设备。采用低温漂、低零漂的纯电阻网络，可模拟任意电阻或电阻型温度传感器（Cu系列、PT系列、NTC系列）的原始电阻信号。具有响应快、精度高、多通道独立、温度系数低、阻值范围宽、输出和控制电路隔离、无极性要求、设置参数方案式调用的特点，并支持指定电阻类型的直接温度输出。

　　1.结构组成

　　1.1.正面板

　　图 1 正面板图

　　本设备整体采用便携加固结构，便于携带和现场组装。设备正面为触摸屏，左侧为对象连接区，右侧为设备充电、控制、通讯连接区，设备上部为提手。

　　1.2.左面板

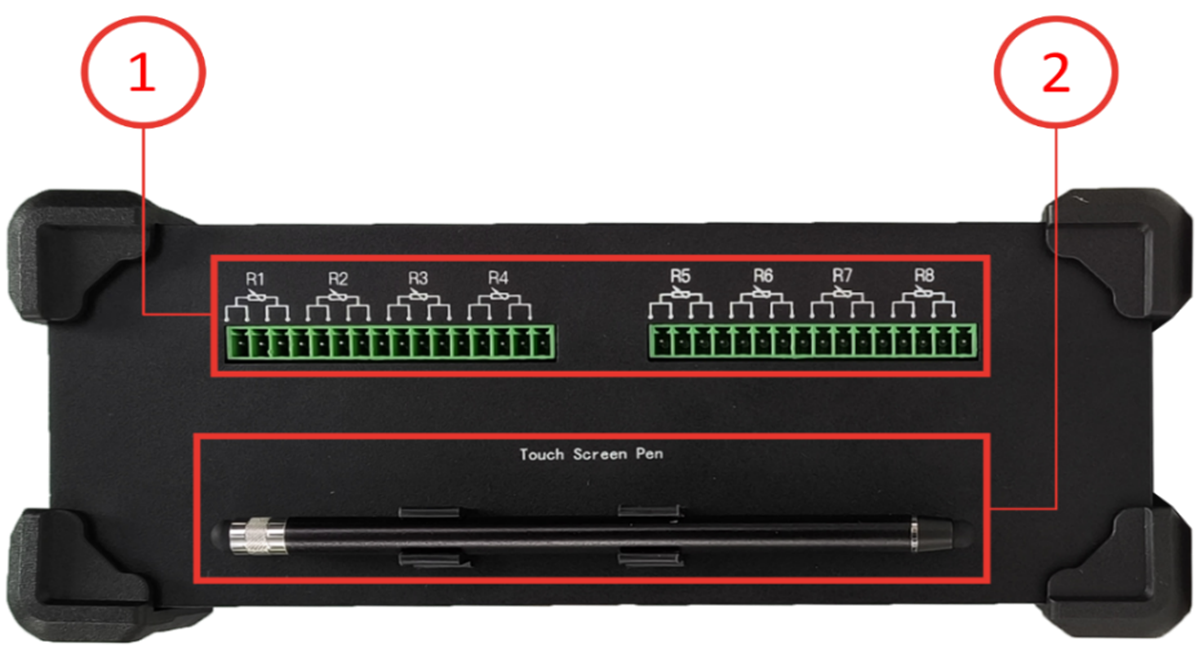

图 2 左面板图

　　1) 8路电阻(R)输出

　　端子定义表(正视图)（端子每四个一组）:

　　1.3.右面板

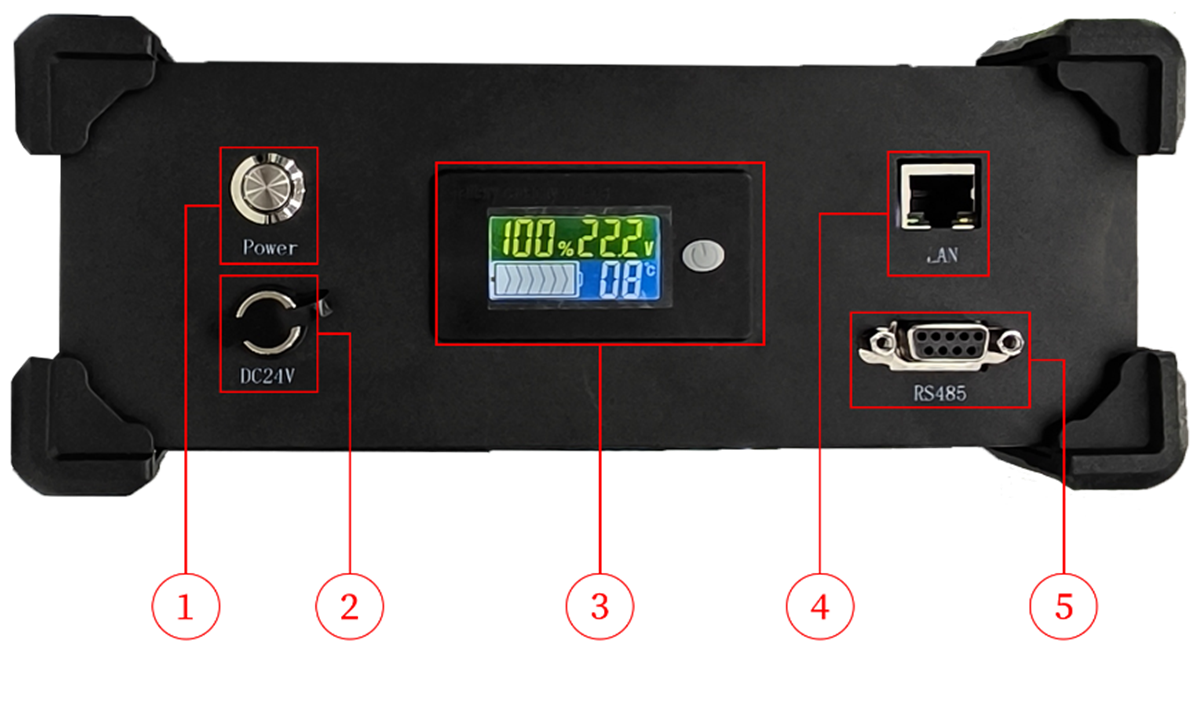

　　图 3 右面板图

　　1) 设备开关按钮。

　　2) 设备适配器接口。

　　3) 电池状态监视器(仅便携式)。

　　4) LAN接口。

　　5) RS485接口。

　　1.4.电源适配器

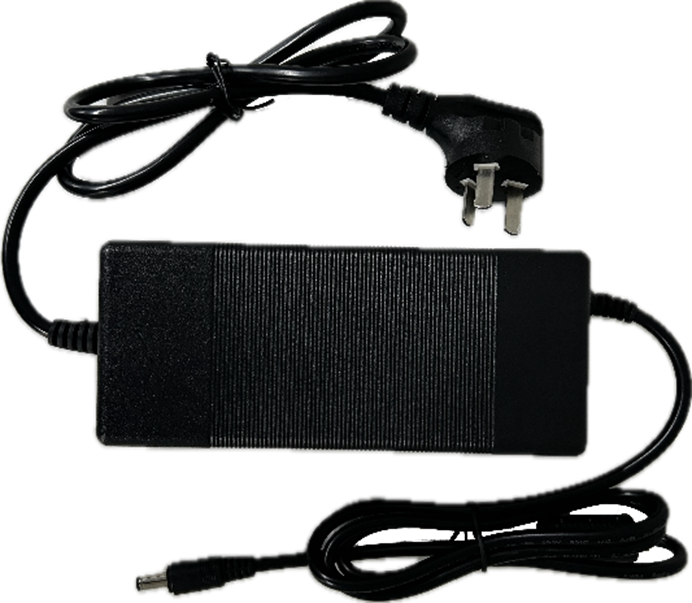

　　图 4 电源适配器图

　　输入220VAC转24VDC适配器。

　　1.5. 附件

　　2.设备操作

　　2.1.设备基础操作

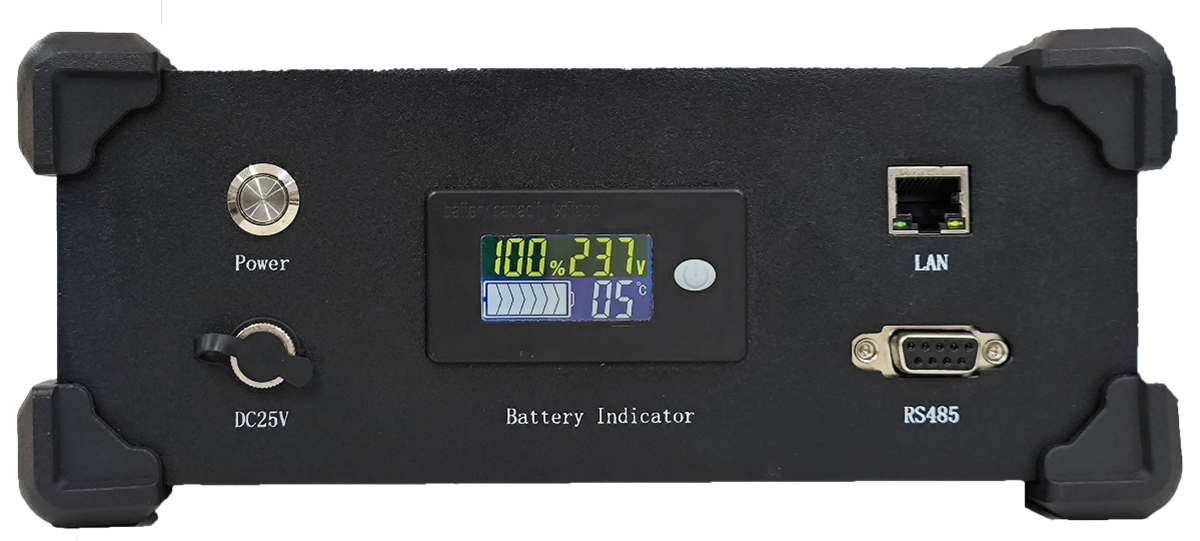

　　图 5 设备基础操作图

　　1) 使用前用户需将设备水平放置于工作台面上。

　　2) 检查接入电阻线序是否无误。

　　3) 用户接好电源/确认电池有电后，按下设备侧面的Power按钮开启设备。

　　4) 设备使用结束后将配套的触屏笔放回触屏笔夹。

　　2.2.连线

　　2.2.1连接待测电阻

　　本设备支持PT100/NTC/Cu等多种系列电阻，用户需根据待测电阻类型选择2线或4线进行接线。

　　2.2.2连接辅助接口

　　本设备支持上位机使用网口、RS485通讯。用户可根据需要接入接口。

　　2.2.3连接电源线

　　1)便携式(P型):设备自带电池(24V/10Ah)。用户需定期检查电池状态(温度/容量等)，并对设备进行充电。

　　2)桌面式/单元式(D型/U型):设备附带220VAC-24VDC电源适配器。使用时用户需接入适配电源，并确保电源工作正常。

　　3.设备使用说明

　　3.1.功能界面

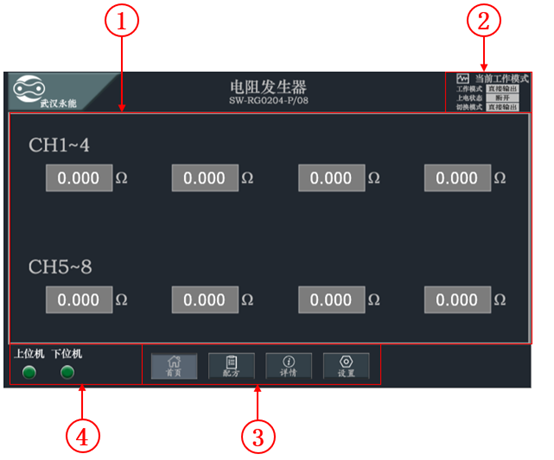

　　图 6 功能界面图

　　1) 阻值设置区:用户可在此区域点击对应的通道，在弹出的键盘中输入所需的阻值即可完成设置。(8通道仅为样品展示，支持2～16通道定制)

　　2) 模式选择区:用户可根据接入电阻的类型选择对应的模式，在弹出的菜单中选择对应的模式即可。

　　3) 页面选择区:用户可点击对应的按钮切换至其他页面。

　　4) 运行状态区:上位机指示灯显示屏幕与上位机通讯时的状态，下位机指示灯显示屏幕与板卡通讯时的状态。

　　3.2.配方界面

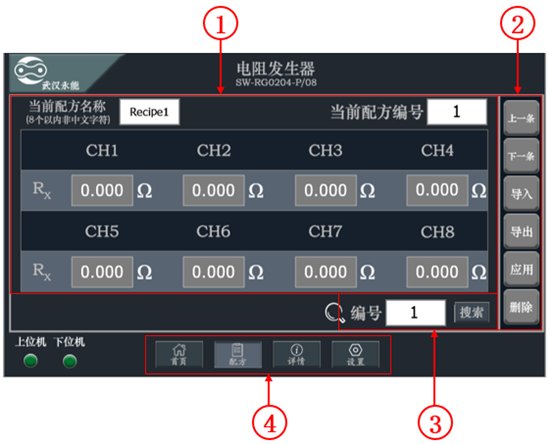

　　图 7 配方界面图

　　1) 阻值设置区:用户可在此区域点击对应的通道，在弹出的键盘中输入所需的阻值即可完成设置。(8通道仅为样品展示，支持2～16通道定制)

　　2) 操作菜单区:用户在此选择需要的功能。从上至下依次为:上一条配方、下一条配方、配方导入(读取内存)、配方导出(写入内存)、配方应用(多通道阻值一键设置)、清除当前配方，如图8。

　　3) 配方搜索区:用户可输入相应的配方编号切换至对应的配方。搜索范围为1～20。

　　4) 页面选择区:用户可点击对应的按钮切换至其他页面。

　　图 8 操作菜单介绍图

　　3.3.设置界面

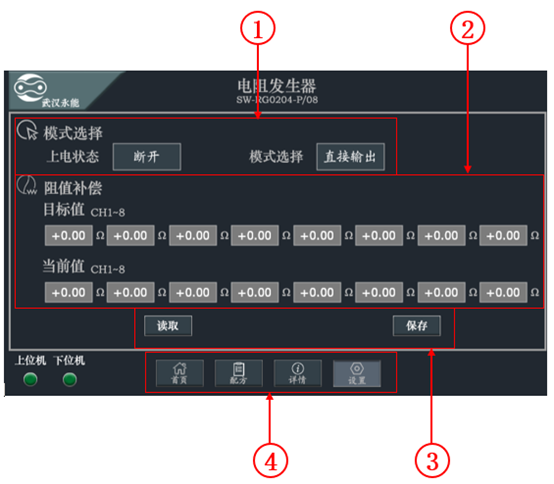

　　图 9 设置界面图

　　1) 模式选择区:用户可在此区域点击对应的模式，在弹出的菜单中点击所需的模式即可完成设置。

　　2) 阻值校准区:用户在此区域可以了解和设置补偿值与目标补偿值。值的读取与设置需要通过右下方的按钮操作。

　　3) 校准操作区:用户可操作读取按钮读取当前校准值，或操作保存按钮设定目标校准值。

　　4) 页面选择区:用户可点击对应的按钮切换至其他页面。

　　4.使用注意事项

　　1) 请避免在潮湿、高温、易燃或强电磁干扰环境中使用设备，确保环境温度在0°C～40°C，湿度低于80%。

　　2) 开机前检查接口、线缆、电池状态，确保无物理损坏或污染。

　　3) 确保工作区域无剧烈振动或强磁场干扰，避免设备倾斜或碰撞。

　　4) 正确连接被测物，使用屏蔽线缆减少信号干扰，避免负载短路或过载。

　　5) 便携式设备:定期检查设备电池工作状态(温度等)并进行充电。

　　6) 设置阻值须在设备量程范围内。

　　5.常见问题与解决办法

　　备注：按顺序处理，恢复正常则无需执行下一步。若以上步骤均无法处理，则寻求我方技术支持或返厂维修。
