交直流录波分析仪产品操作说明
SW-RA系列多通道交直流录波分析仪是用于低中压交直流电压、电流实时数据监测、记录和分析的专用仪器，被广泛应用于电网录波及电能质量监测、电力电子测试和试验记录等行业领域。
1.结构组成
1.1.正面板
图1 正面图
本设备根据功能可划分为以下部分:显示区域、外部端子区域、设备控制区域，顶部为提手，底部为自动温控散热通道。
1.2.左面板

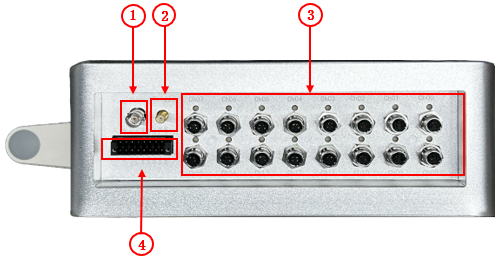

图1 左面图
1)BNC接口。
2)Trigger触发接口。
3)16路通道传感器接口及其指示灯。
4)8路AI拓展接口。
1.3.右面板

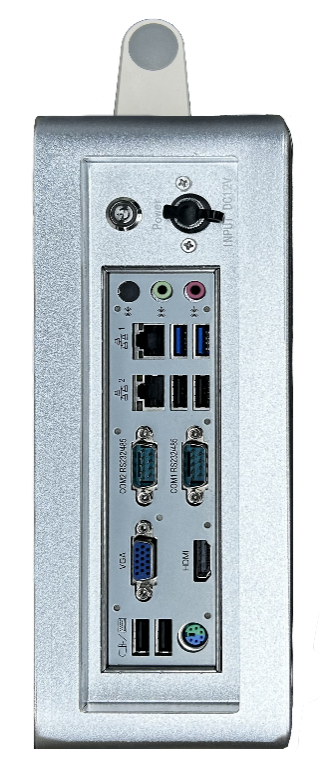

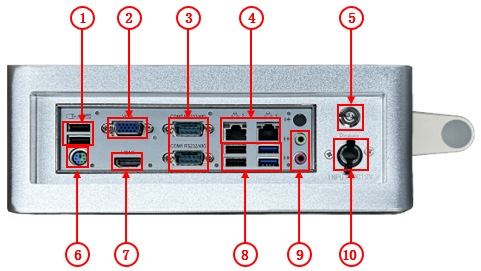

图 右面图
1)USB2.0连接接口，用于通用设备通讯。
2)VGA视频传输接口，用于视频传输。
3)9PIN串行接口，用于RS232/485串口通讯。
4)RJ45网口，用于网络通讯。
5)电源按键，用于工控机开关机
6)PS/2接口，用于直通CPU的键盘鼠标连接接口。
7)HDMI接口，用于高清视频传输接口。
8)USB3.0连接接口，用于通用设备高速通讯。
9)3.5mm音频传输接口，用于麦克风与扬声器的音频传输。
10)电源适配器接口。
1.4.上面板

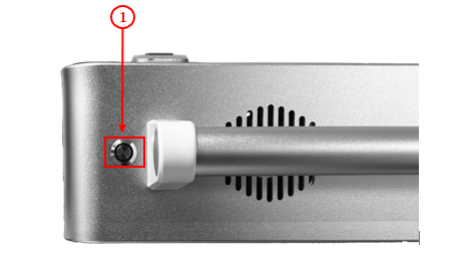

图 上面图
1)板卡供电开关按钮。
1.5.电源适配器

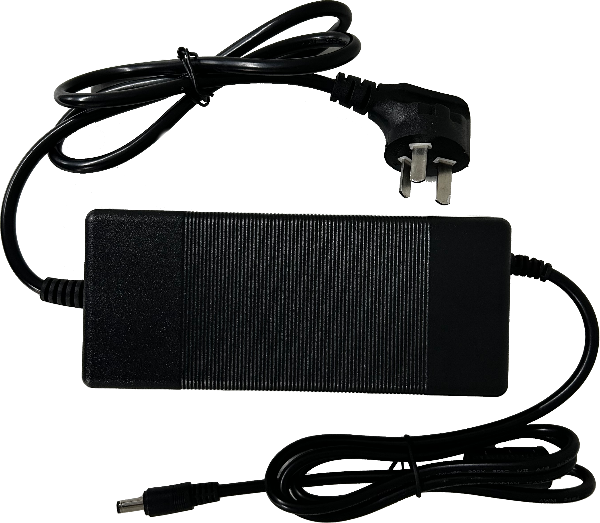

图 电源适配器图
输入220VAC转12VDC适配器。
1.6.附件
序号 | 名称 | 数量 | 备注 |
1 | 12VDC电源适配器 | 1个 | / |
2 | 16路传感器适配线缆 | 16根 | 标配3m，可定制 |
3 | 网线 | 1根 | 标配2m |
4 | 黑色端子 | 2套 | 1套备用 |
5 | 配套工具(两用螺丝刀) | 1把 | / |
6 | 使用说明书 | 1份 | / |
7 | 出厂调试报告 | 1份 | / |
8 | 合格证 | 1张 | / |
9 | 保修卡 | 1张 | / |
2.设备操作
2.1.连线
1）连接电源线
便携式(P型):设备附带220VAC-12VDC电源适配器，使用时用户需接入适配电源，并确保电源工作正常。
2）录波仪接线
本设备支持接入交直流电压、电流的两种传感器，设备可接入16路传感器。将传感器配套m8-4pin线材对齐后插入对应端子，插入后旋转螺纹连接套确保线材稳定连接如下图所示。

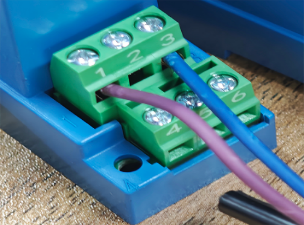

图 传感器接入示例图
3）电压传感器接线
支持接入交直流电压传感器，传感器原边为原始信号采集，传感器副边为采集信号输出。电压传感器接线定义1：VIN+ 3:VIN-。

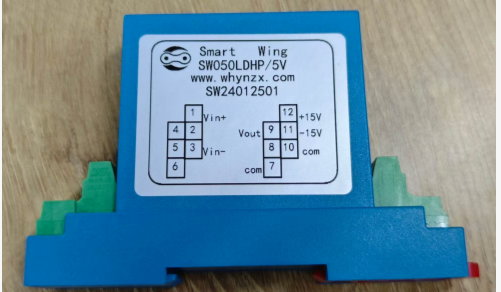

图1 电压传感器接线示意图
引脚号 | 类型 | 线色 | 备注 |
1 | 原边 | / | VIN+ |
3 | / | VIN- | |
7 | 副边 | 白色 | com |
9 | 棕色 | Vout | |
10 | 白色 | com | |
11 | 黑色 | -15V | |
12 | 蓝色 | +15V |
4）电流传感器接线
支持接入交直流电流传感器，传感器原边为原始信号采集，传感器副边为采集信号输出。电流传感器接线定义1：+15、2：-15、3：out+、4：com。

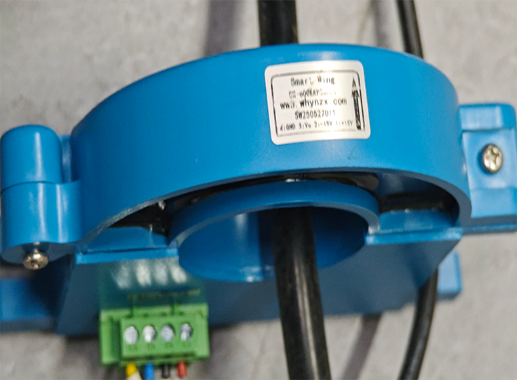

图 电流传感器接线示意图
引脚定义 | 类型 | 接线颜色 | 备注 |
1 | 副边 | 蓝色 | +15 |
2 | 黑色 | -15 | |
3 | 棕色 | out+ | |
4 | 白色 | com |
5）传感器接线验证
使用传感器时，请确认线序及对应通道连接无误后，再给传感器供电。验证方式为：检查1、2号脚之间电压30V，检查1、4和2、4号脚之间电压相差为+15V和-15V。

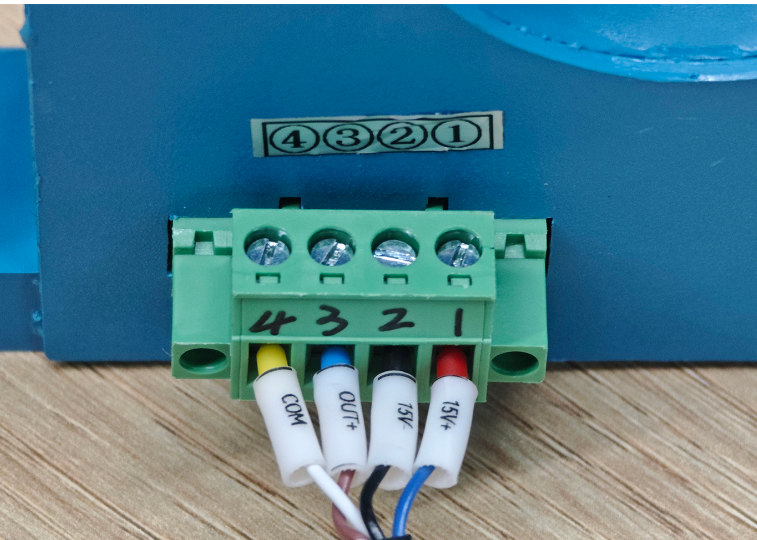

图 传感器示意图
序号 | 接线颜色 | 功能 |
1 | 蓝色 | ±15 |
2 | 黑色 | -15 |
3 | 棕色 | out+ |
4 | 白色 | com |
2.2基础操作
图 设备基础操作图
1)使用前用户需将设备水平放置于工作台面上。
2)本设备由自带的12VDC适配器供电，接好线后再开机，开机按下设备侧面的POWER按钮即可。
3)检查接入的电流、电压传感器及通道接线无误后，按下上面板中板卡供电开关即给传感器供电。
4)用户开机进入WINDOWS界面后，双击桌面交直流录波分析仪快捷图标后即可进入软件操作界面。
