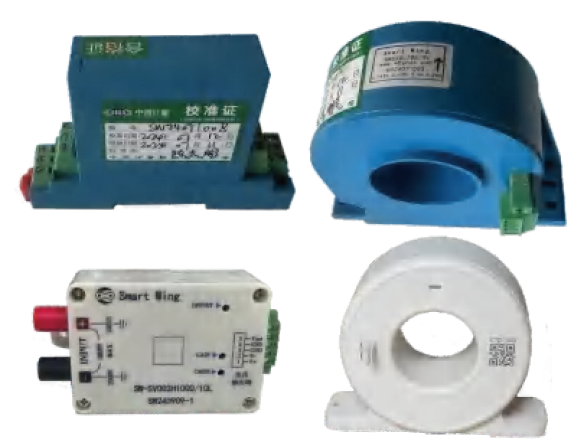

SW-S系列交直流传感器
产品概述
SW-S系列交直流传感器是SW-S系列录波分析仪的选配件，用于源边高压大电流信号转换，是录波仪的必配选件。
详情
1.性能特点
1）交直流通用。
2）多规格可选，量程范围、精度、响应速度均根据需求选配。
3）电流可选择开环或闭环。
2.规格参数
|
序号 |
类别 |
名称 |
量程 |
响应时间 |
精度 |
备注 |
|
1 |
光纤电流类 |
光纤电流传感器 |
100A～50kA |
0.1us |
0.05～0.01% |
不受环境干扰 |
|
2 |
霍尔电压类 |
交直流通用电压传感器 |
0.1～30kV |
1～20us |
0.5%～0.1% |
|
|
3 |
霍尔电流类 |
交直流通用电流传感器 |
0.1～30kA |
1～20us |
1%～0.1% |
开环/闭环 |
|
4 |
探头类 |
隔离电压差分探头 |
0.8kV～30kV |
60～100M |
3%～1% |
响应时间 |
|
5 |
隔离电流探头 |
10～200A |
60～100M |
3%～1% |
响应时间 |
备注:
1）副边电压电流选配，一般推荐3m以内采用电压±10V，3m以上采用电流±20mA～500mA。
2）传感器由主机提供辅助电源。
3）提供从传感器接入录波器的屏蔽线缆（含接头）。
3.标准附件
|
序号 |
名称 |
用途 |
数量 |
备注 |
|
1 |
计量证书 |
第三方计量校准 |
选配 |
|
|

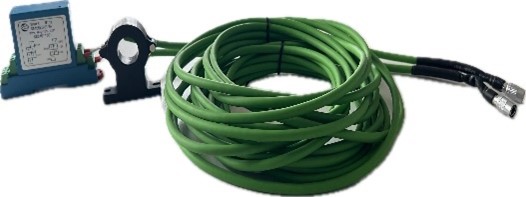

2 |
数据传输线 |
屏蔽四芯，标长3m |
选配 |
传感器与主机连接 |
4.结构形式
|
序号 |
项目 |
多通道交直流录波分析仪 |
|
1 |
外观 |
|
|
2 |
尺寸(W*D*H) |
定制 |
|
4 |
特点 |
直接航插进入录波仪 |
|
5 |
应用场景 |
电能质量在线录波分析、故障告警录波、试验持续性录波 |
5.产品选型
|
SW- |
S |
C |
P |
- U |
H |
/L |
|
品牌标识 |
交直流传感器 |
V: 霍尔电压 O: 霍尔电流开环 C: 霍尔电流闭环 D: 差分电压探头 P: 电流探头 F: 光纤探头 |
100: 1%精度 050: 5%精度 010: 0.1%精度 005: 0.05%精度 001: 0.01%精度 |
响应时间 10us 1us |
源边值 V/A |
副边值 V/mA |
