SW-B系列电池模拟器

产品概述

SW-B系列多通道电池模拟器是一款高精度、多通道、四象限可编程电池模拟器，主要应用于新能源行业。模拟器电压可调，电流可充可放，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。单机最多8通道，各通道间电气隔离，方便用户串联叠加使用。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。结构上采用单芯桌面式、级联小车式或标准19英寸机箱（3U高度），并提供了网口和RS485通讯接口，可单独使用，也方便集成到研发和产线自动化测试平台。

详情

1.功能特点

1) BMS（电池管理系统）测试。

2) CMS（超容管理系统）测试。

3) 耳机、手机、平板电脑、电子烟等消费电子测试。

4) 电动工具类产品生产测试。

5) 其他各类电子产品供电测试。

2.性能特点

1）单个电池和多个电池模拟可选。

2）支持开路和短路模拟。

3）支持双向设置，模拟充放电。

4）开放标准Modbus协议。

5）程控软件便于搭建简易模拟平台。

3.规格参数

序号	项目	单芯桌面式	级联小车式	单元式
1	供电电源	DC12V	AC220V/50Hz	AC220V/50Hz
2	功率	10W/30W	150W/450W	120W/360W
3	工作温度	0～+40℃	0～+40℃	0～+40℃
4	电压测量范围	0～5V，0.1%FS，负载能力250Ω	0～60V，0.1%FS，负载能力3kΩ	0～5V，0.1%FS，负载能力2kΩ
5	电流测量范围	0～1A/3A	0～1A/3A	0～1A/3A
6	隔离电压	1500VAC	1500VAC	1500VAC
7	测量精度	电压精度达0.05%；支持 nA 级电流测量精度
8	纹波噪声	30 mVpp (20MHz)	30 mVpp (20MHz)	30 mVpp (20MHz)
9	电压温度系数	≤50ppm/℃	≤50ppm/℃	≤50ppm/℃
10	通讯响应时间	≤10ms	≤10ms	≤10ms
11	通讯响应方式	WIFI/RS485通讯控制	WIFI/RS485通讯控制	标准 LAN、RS485通讯控制
12	通道数	1	单机最大12通道，通道间隔离，支持串并联	单机最大8通道，通道间隔离，支持串联
13	运输与贮存	-10℃～40℃，10%RH～90%RH ，无凝露
14	工作环境	10℃～35℃，30%RH～80%RH，无凝露

4.结构形式

序号	项目	单芯桌面式	级联小车式	单元式

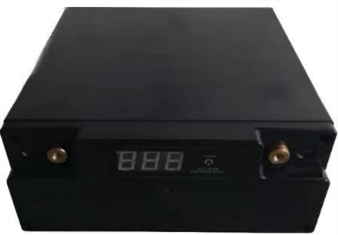

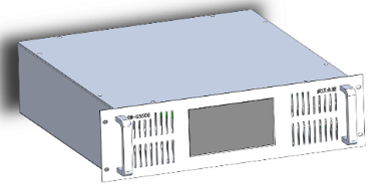

1	外观
2	尺寸(WDH)	18075166mm	7004001077mm	482505133.5mm（3U）
3	重量	0.8Kg	35Kg	5.5Kg
4	特点	便携提手	支持单芯串并联	19”标准U，带安装配件
5	应用场景	实验室/教学	实验室/教学	ATE装机
