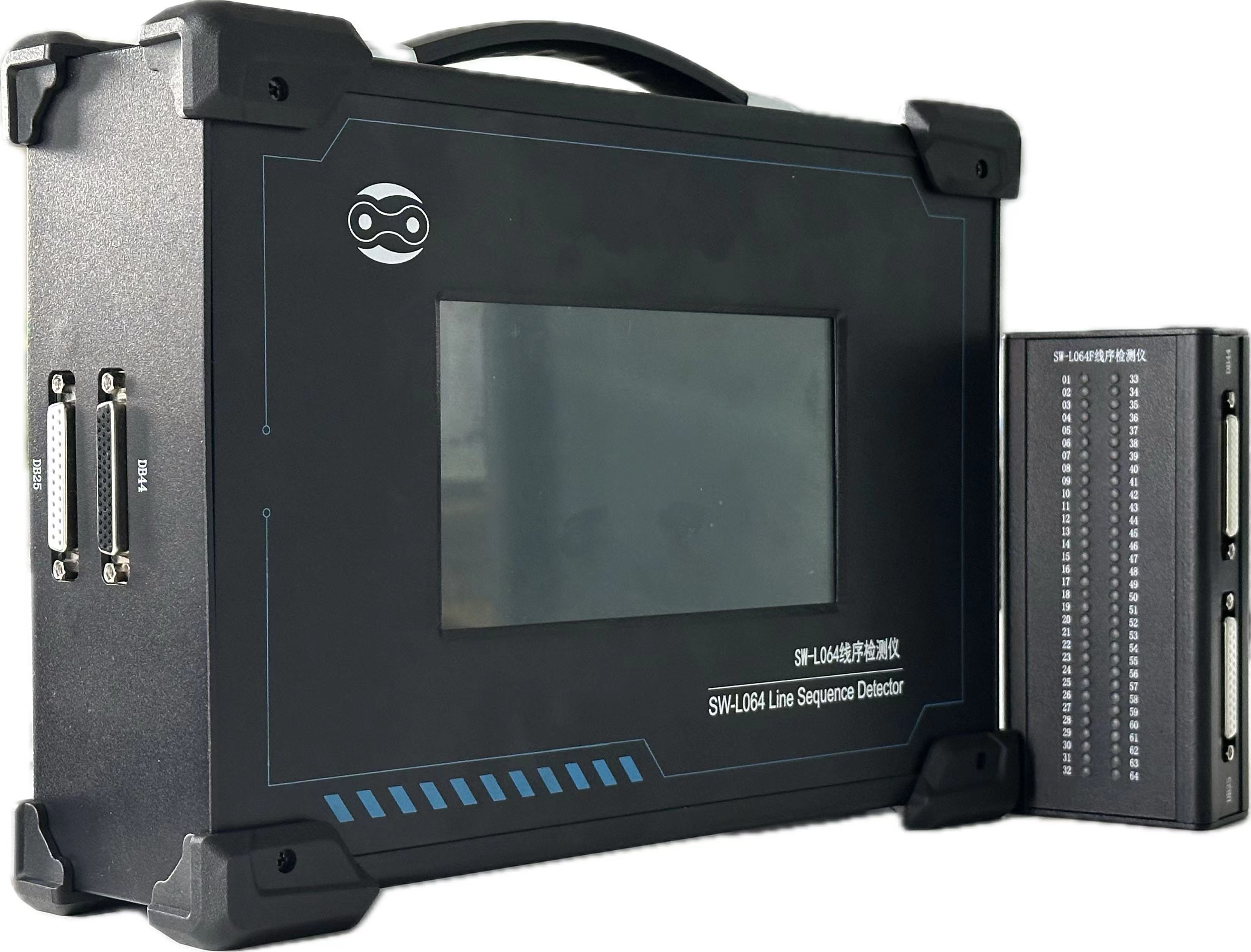

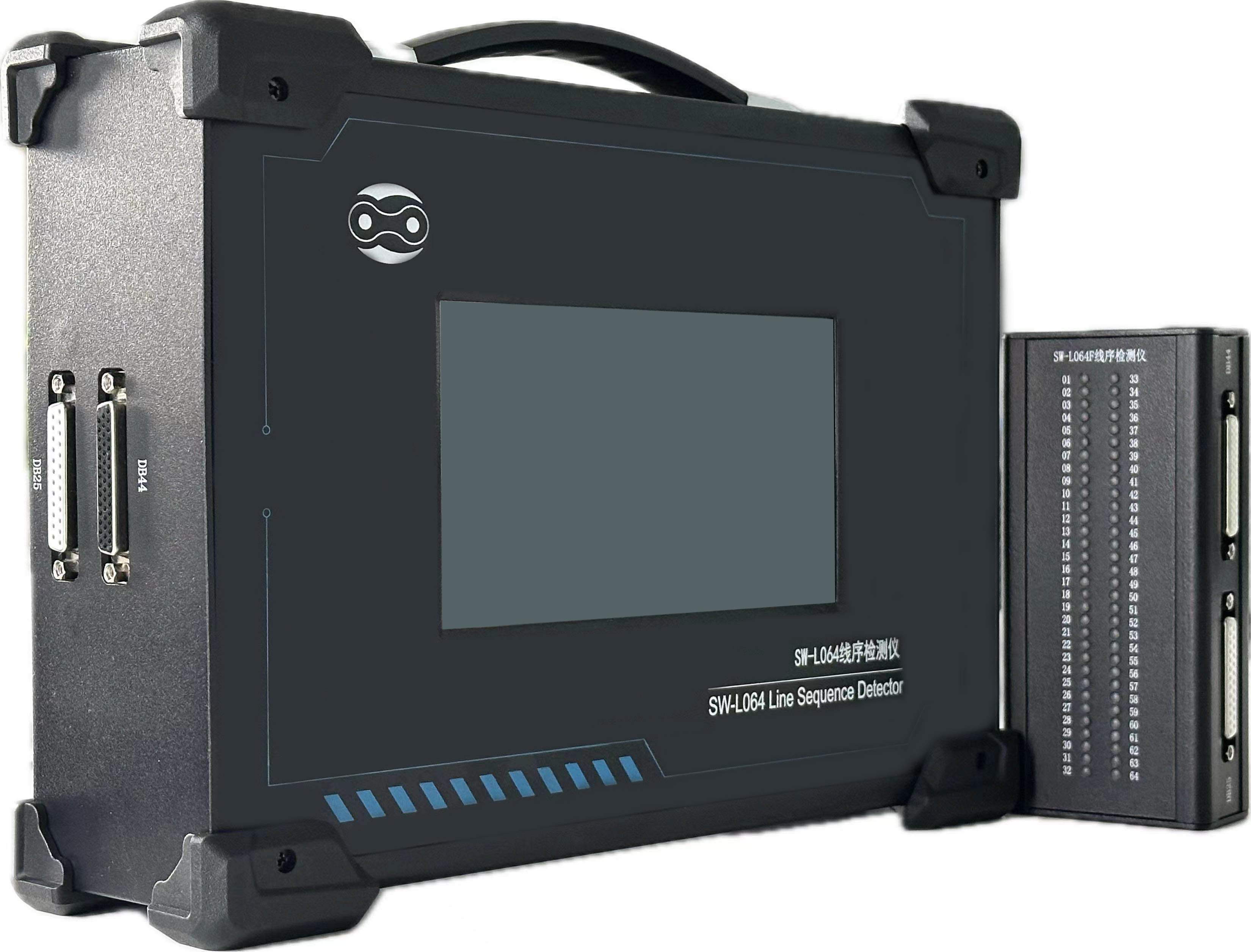

SW-L系列线序检测仪是专用于现场检测长导线敷设后线序及通断状态的仪器,可快速检测线束短路、开路、错位等电气特性。
SW-L系列线序检测仪由测试端和短路端两个模块组成,采用内置10Ah锂电池供电,正常运行可持续工作12小时,设置参数掉电存储。
1)应用对象:制作完成后的线束,尤其是超长线路的测试。
2)应用场景:工地、现场及准备将线束接入重要设备的场合。
3)应用行业:工业电子、电力电子、新能源、汽车、轨道交通等行业。
1)检测时不用拆卸被测线缆,即插即用。
2)可检测超远距离粗细线束。
3)可兼容多种接口线束(只需更换接头即可)。
4)自带触摸屏,随时进行检测控制。
序号 |
项目 |
参数 |
备注 |
1 |
检测线束数量 |
8/16/32/64/128通道 |
定制数量 |
2 | 检测线束长度 |
≤400m |
可定制其他更长距离 |
3 |
单次测试响应时间 |
<0.2s |
|
4 |
信号电压输出 |
24VDC |
|
5 |
工作电压 |
24VDC |
|
6 |
工作温湿度 |
0~45℃,10~85%RH |
|
7 |
存储温湿度 |
-20~60℃,0~90%RH |
|
8 |
尺寸 |
长x宽x高=340x230x80mm |
|
SW- |
L |
064 |
备注 |
品牌 标识 |
线序测试仪 |
通道数 064:64通道 |
可定制不同功率等级 |
