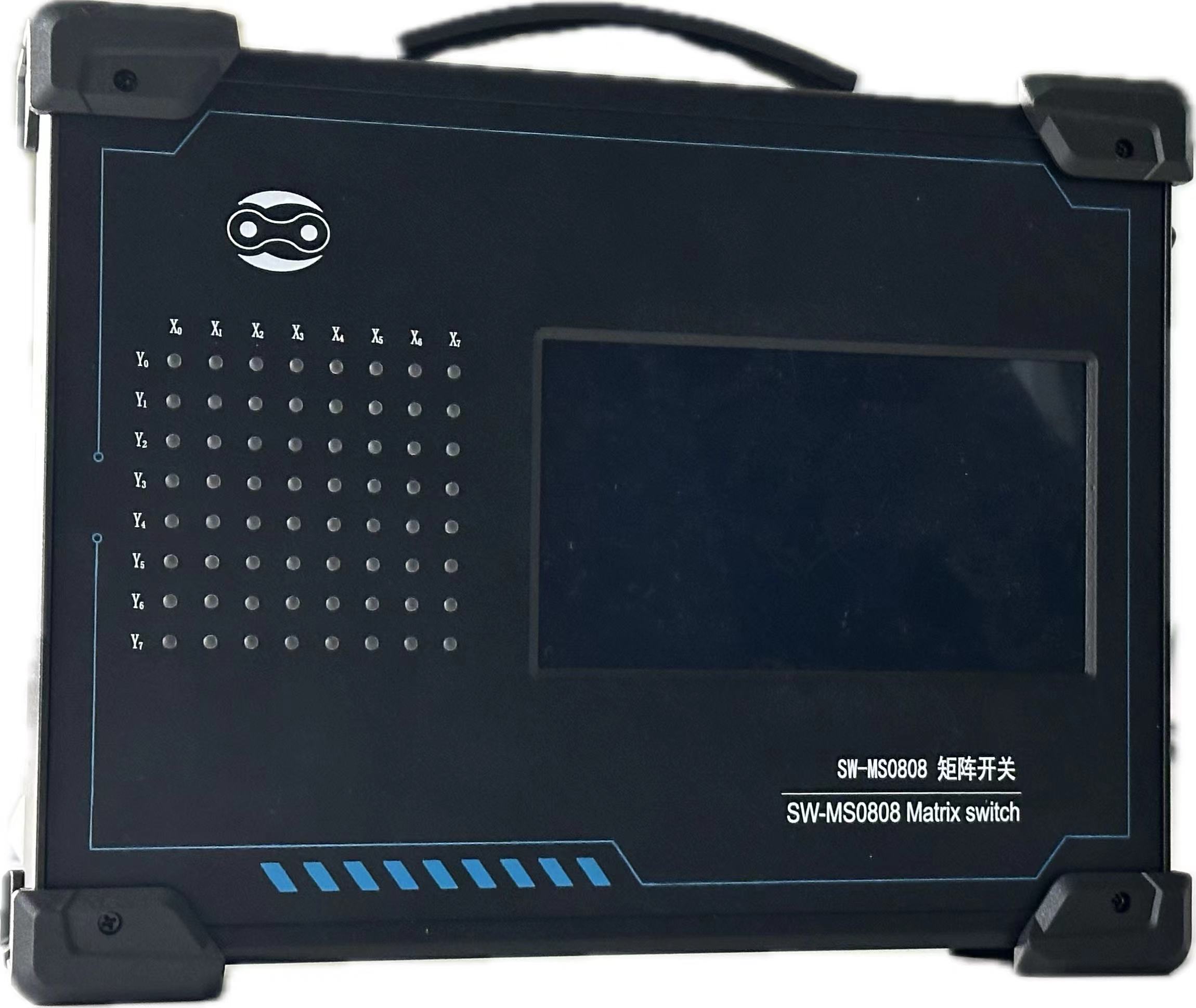

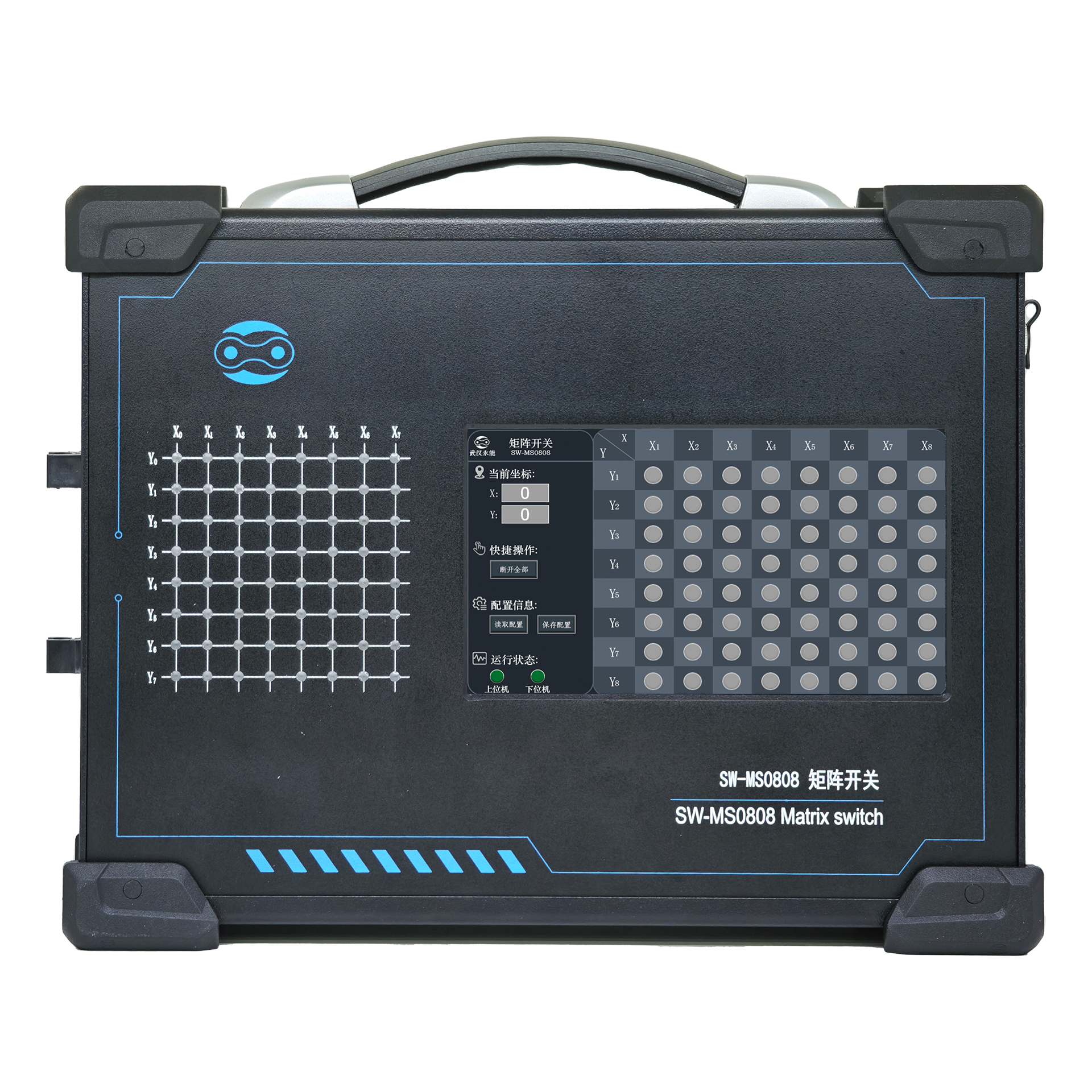

SW-MS系列矩阵开关
产品简介
SW-MS系列矩阵开关是一款矩阵式电磁继电器模块，可用作多路复用器或矩阵开关。矩阵开关采用2线模式，1线通断，1线指示。

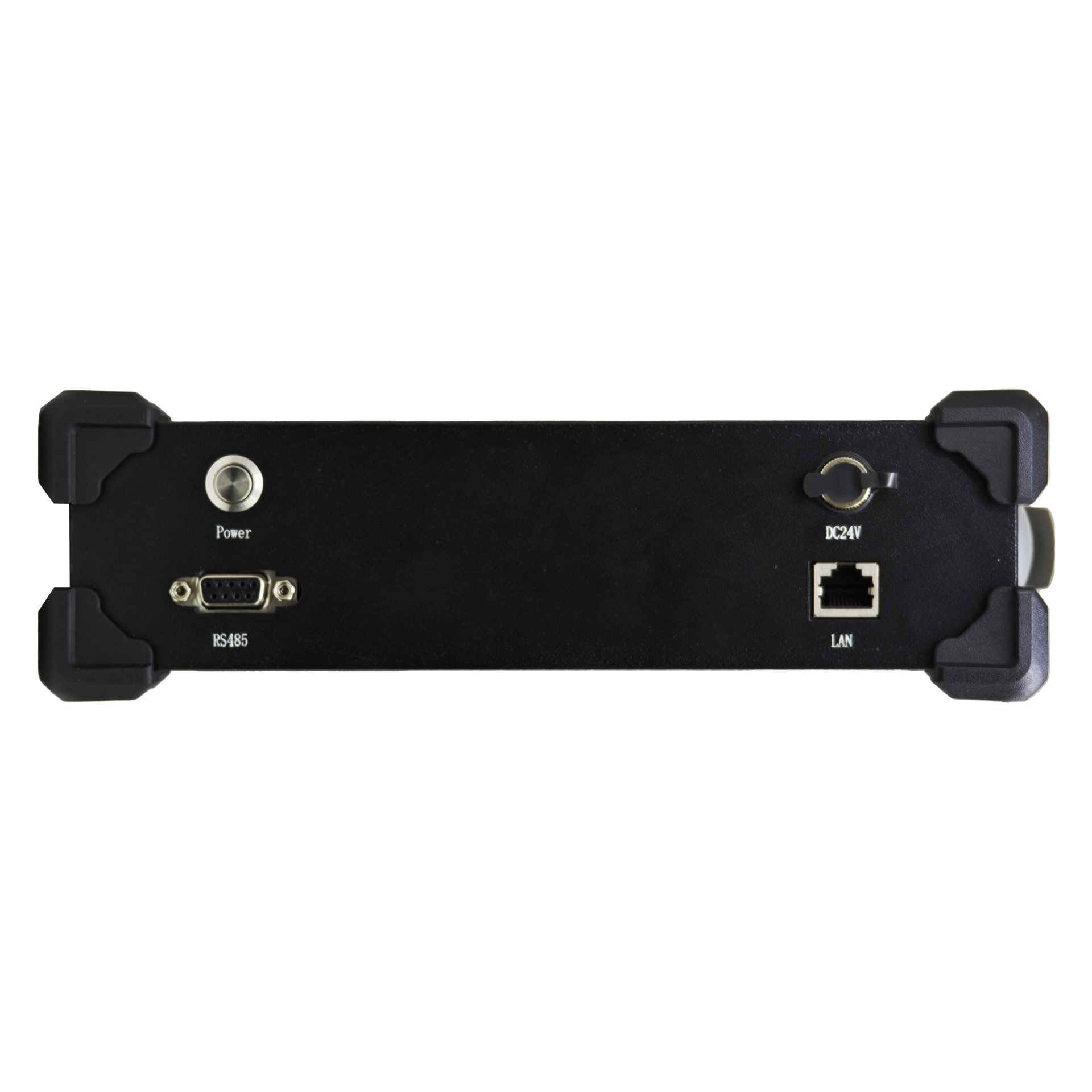

SW-MS系列矩阵开关便携式采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。配置LAN、RS485控制接口，采用标准Modbus通讯协议，也可通过触摸屏自主控制。
详情
1.应用领域
1）应用对象: 任意多入多出的矩阵式接线测试场合。
2）应用场景: 产品开发、生产检验、质量品控、试验认证。
3）应用行业: 工业电子、电力电子、新能源、汽车、轨道交通等行业。
2.性能特点
1）多进多出，任意设置的工作模式，所见即为所得。
2）8*8 或16*16大功率矩阵。
3）触摸屏点击控制或可通过modbus协议控制。
3.规格参数
|
序号 |
项目 |
参数 |
|
1 |
拓扑结构 |
8*8矩阵或16*16矩阵 |
|
2 |
最大切换电流 |
4A |
|
3 |
切换时间 |
＜0.1s |
|
4 |
最大切换电压 |
250VAC/220VDC |
|
5 |
最大切换功率 |
125VA/120W |
|
6 |
通道间耐压 |
750VAC/1min |
|
7 |
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
|
8 |
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
4.结构形式
|
序号 |
项目 |
便携式 |
桌面式 |
|
1 |
外观 |
|
|
|
2 |
尺寸(W*H*D) |
315x244x94mm |
315x244x74mm |
|
3 |
重量 |
3.4kg |
2.4kg |
|
4 |
特点 |
配置24V/10Ah锂电池，便携提手 |
便携提手 |
|
5 |
应用场景 |
巡检、在线试验 |
实验室、检测信号源 |
5.产品选型
|
SW- |
MS |
xxxx |
-D |
|
品牌标识 |
矩阵开关 |
0808:8进8出 1616:16进16出 |
P: 便携式D: 桌面式 |
