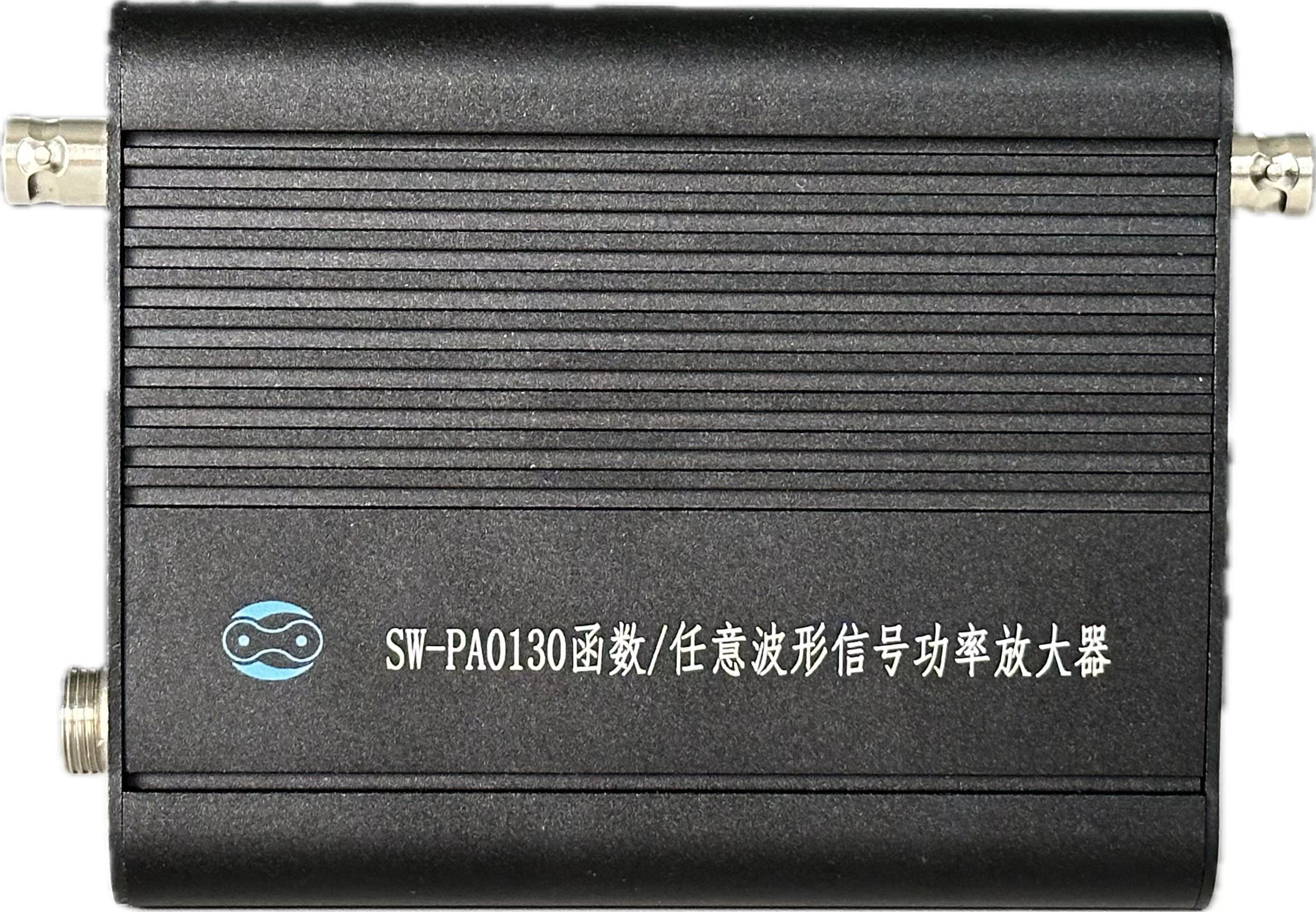

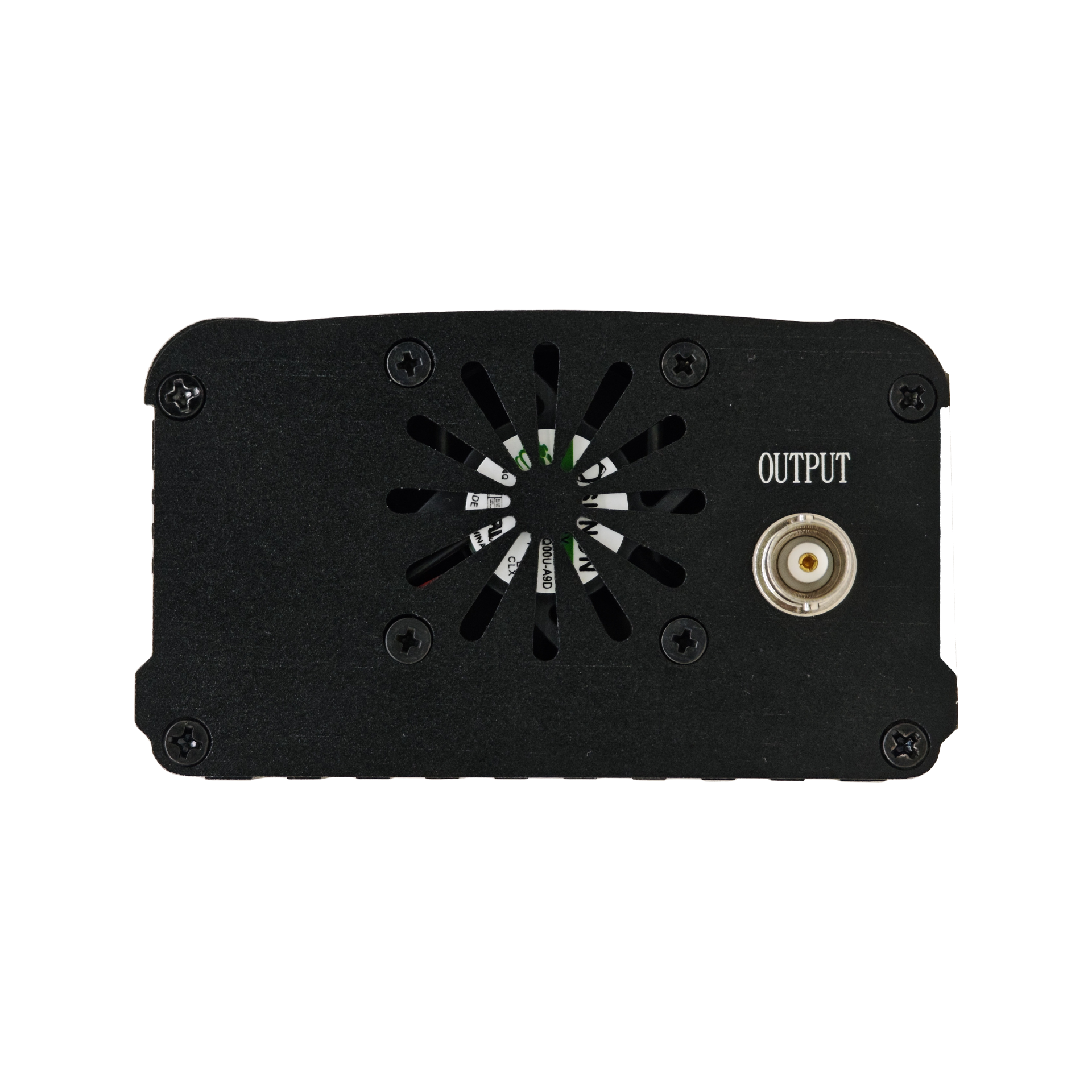

SW-PA系列功率放大器系列
产品简介
SW-PA系列功率放大器实现波形全频段放大：正弦波、方波、脉冲波、锯齿波、反向锯齿波、三角形波、心电图波、马鞍波和噪音波等各种信号波形,最大输出信号幅度可达50Vpp(正负25V)。
功率放大器主要配合信号源使用，应用场合主要电子测试与设计、传感器仿真及测试、功率器件及电路驱动、超声波换能器驱动、中频设备驱动、医疗美容器械驱动、电元器件筛选及测试、电子实训室实验台、教育及培训、无线遥感和探测设备信号放大等。
详情
1.应用领域
1) 应用对象：PMW信号放大，任意波放大。
2) 应用场景：产品开发、生产检验、生产测试、仪器维修、质量品控、试验认证。
3) 应用行业：工业电子、电力电子、PTZ压电陶瓷等行业。
2.性能特点
1）最大可放大正弦波信号频率范围:DC-10MHz。
2）低失真、高精度信号放大，兼容所有DDS信号源。
3）≥500V/us压摆率。
4）放大倍数可自定义设置(型号不同放大倍数不同)。
5）体积小，携带方便，单一电源供电，方便使用。
3.规格参数
|
序号 |
产品型号 |
SW-PA0510 |
SW-PA1010 |
SW-PA0520 |
SW-PA1020 |
SW-PA0130 |
|
1 |
信号输入带宽 |
DC～5MHz |
DC～10MHz |
DC～5MHz |
DC～10MHz |
DC～1.6MHz |
|
2 |
最大输出功率 |
10W |
10W |
20W |
20W |
30W |
|
3 |
输入阻抗 |
≥10KΩ |
||||
|
4 |
输入幅度范围 |
≤14Vpp |
≤10Vpp |
|||
|
5 |
输出幅度(空载) |
≥28Vpp |
≤50Vpp |
|||
|
6 |
增益调节方式 |
固定放大倍数，X2或X4两档可选 |
1～21倍放大 |
|||
|
7 |
输出电流 |
(10W),600mA(MAX)、FPA301(20W),1000mA(MAX)、(30W),3.0A(MAX) |
||||
|
8 |
负载阻抗 |
≥4Ω (最大输出功率下) |
||||
|
9 |
压摆率 |
≥500V/us |
||||
|
10 |
谐波失真度 |
<1% |
||||
|
11 |
过流保护 |
自带 |
||||
|
12 |
工作温湿度 |
0～45℃，10～85%RH |
||||
|
13 |
电源输入电压 |

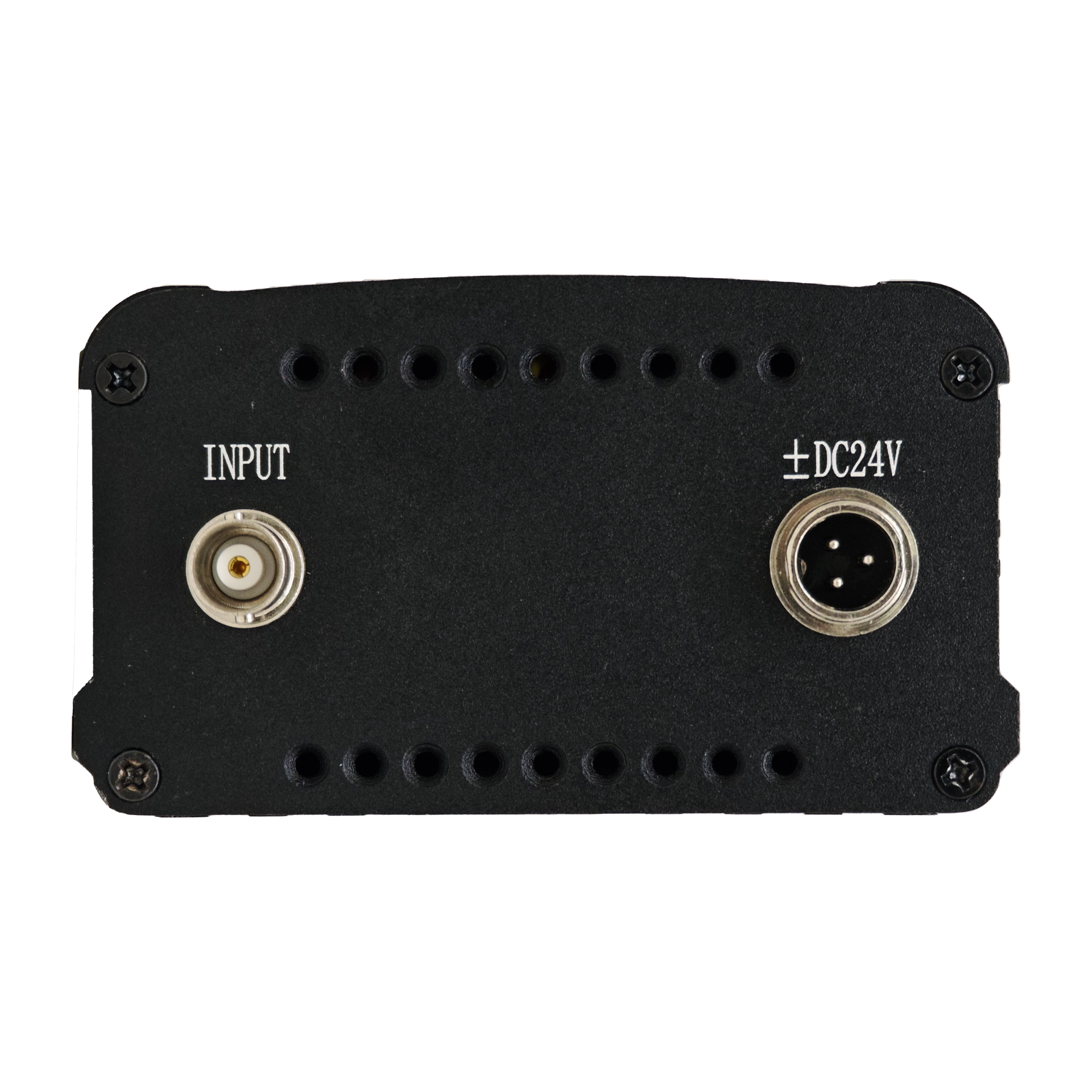

DC24V电源供电 |
||||
|
14 |
电源输入功率 |
≥30W |
||||
|
15 |
存储温湿度 |
-20～60℃，0～90%RH |
||||
