SW-CG系列电流信号发生器
产品简介
SW-CG系列电流信号发生器是用于电流传感器采样电路的信号模拟测试、校准、巡检的专用设备，采用隔离信号发生电路发生高精度信号，具有响应快、精度高、多通道独立、输出和控制电路隔离、设置参数方案式调用的特点，支持各种电压源模拟输出，并支持定制。
SW-CG系列电流信号发生器有便携式、桌面式、单元式三款，便携式采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。三款均配置LAN、RS485控制接口，采用标准Modbus通讯协议，并配套上位机控制软件。
详情
1.应用领域
应用对象：PCB板测试的电流信号源或激励源、电流传感器模拟源。
应用场景：巡检、在线试验、实验室、检测信号源、传感器模拟等。
应用行业：工业电子、电力电子、新能源、汽车、轨道交通等行业。
2.性能特点
1)高精度，可替代国外进口同类产品。
2)正负输出量程和多通道，1台设备可替代多台设备。
3)卓越的环境适应能力，超低温漂。
4)程控软件支持电压曲线输出。
3.规格参数
|
序号 |
项目 |
参数 |
|
1 |
通道数 |
16/32/48/64 |
|
3 |
信号范围 |
0～10mA/25mA/50mA/100mA（可±，可定制） |
|
4 |
分辨率 |
0.01% |
|
5 |
输出精度 |
0.1%（可定制0.05%高精度） |
|
6 |
负载能力 |
≤500Ω |
|
7 |
信号温漂 |
＜25ppm/25℃（高精度型5ppm） |
|
8 |
切换响应时间 |
≤100ms |
|
9 |
通讯方式 |
LAN、485 |
|
10 |
供电电源 |
24VDC/1Amax(自带适配器) |
|
11 |
工作环境 |
0～45℃，10～85%RH |
备注：可定制其他输出电压或功率型号。
4.结构形式
|
序号 |
项目 |
便携式 |
桌面式 |
单元式 |
|
1 |

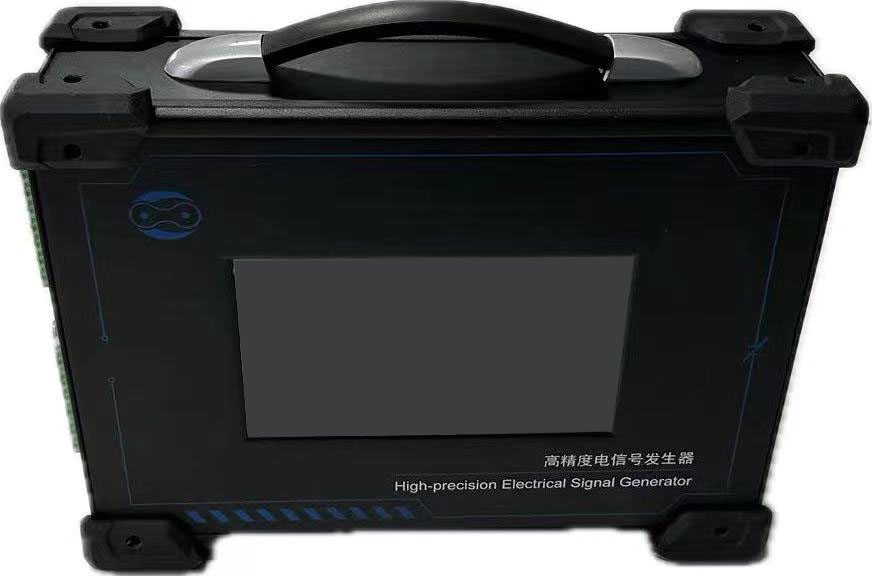

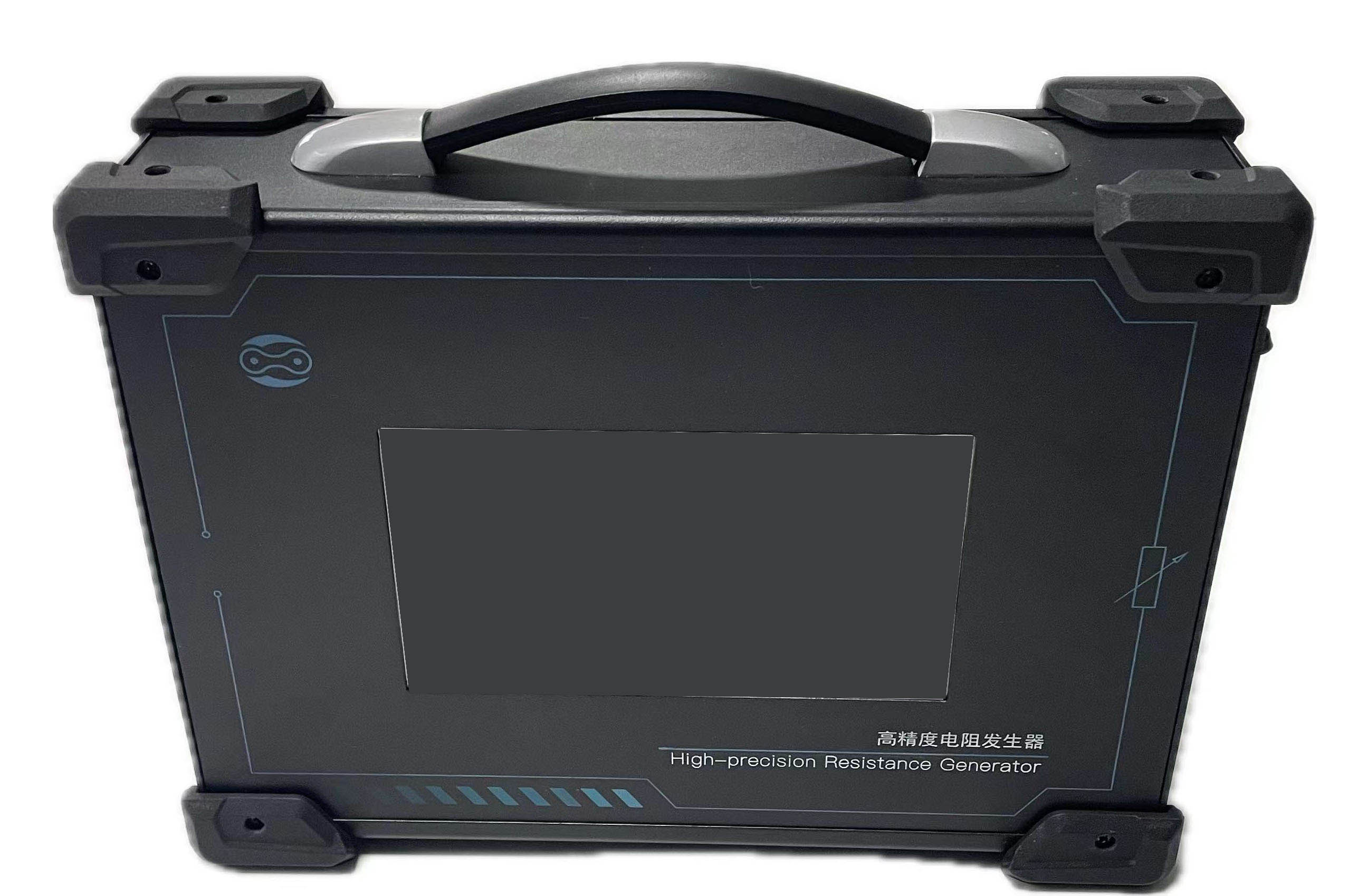

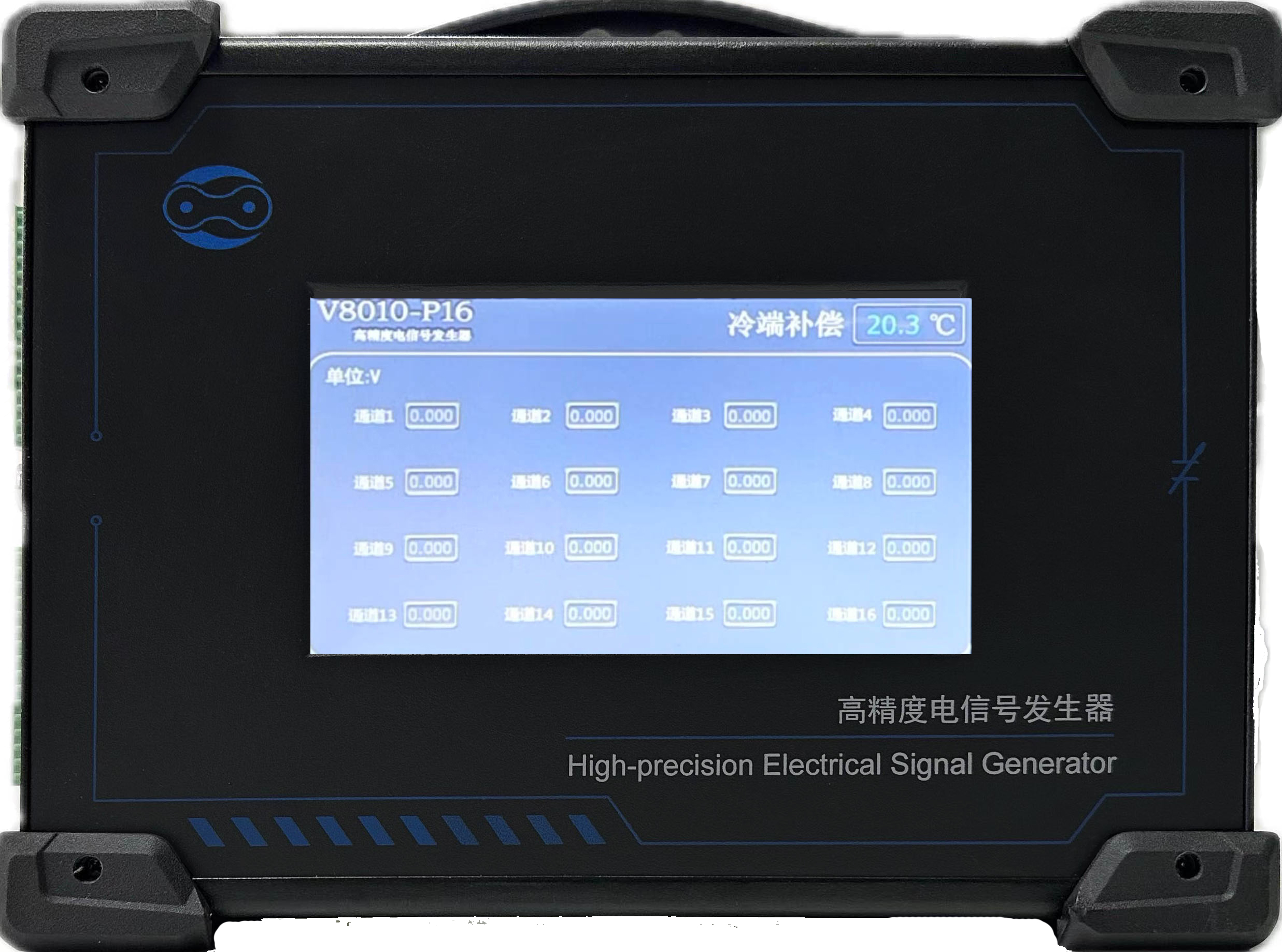

外观 |
|
|
|
|
2 |
尺寸(W*D*H) |
304*223*94mm |
304*223*74mm |
485*450*44.5mm |
|
3 |
重量 |
2.0kg |
3.2kg |
2.6kg |
|
4 |
特点 |
配置24V/10Ah锂电池 |
便携提手 |
19”标准1U，带安装配件 |
5.产品选型
|
SW- |
CG |
x |
yyy |
-D |
/zz |
|
品牌标识 |
电流信号发生系列 |
P：+ N：± |
025：25mA 050：50mA 100：100mA |
P：便携式 D：桌面式 U：单元式 |
zz：通道数 支持：16/32/48/64 |
