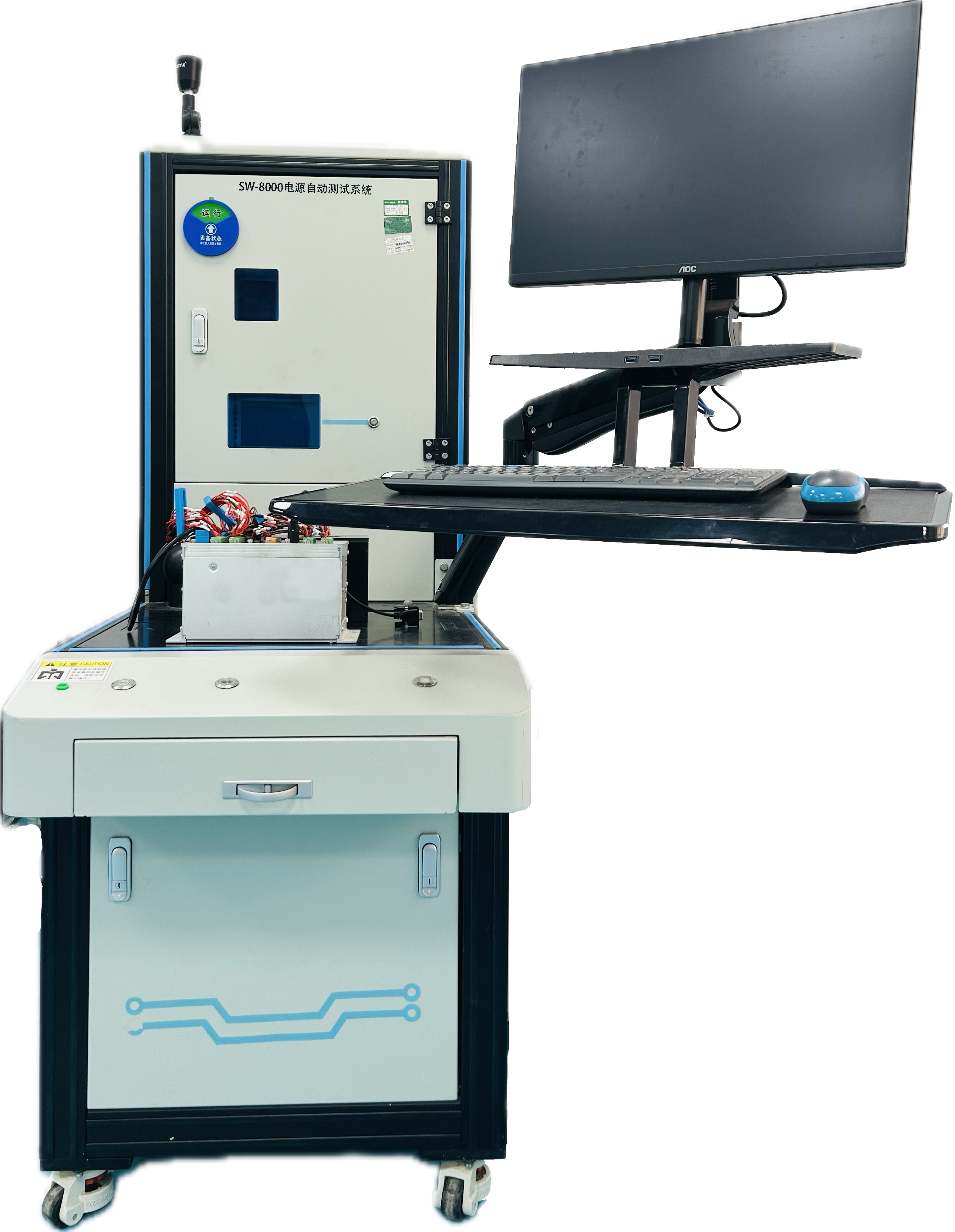

SW-8000交直流电源自动测试系统是一套整合了各种所需的测试仪器,构建在开放式测试系统软件环境下的专业通用性自动测试系统。它提供完整的测试程序和开发环境,可供用户新建、修改测试程序,并可在线测试程序的正确性,模拟手动测试效果,减少人工参与,提升测试效率,为企业节省开支;系统架构采用模块化设计,易于更新和扩展,同时允许用户将已有的设备集成到测试系统中,减少采购成本;采用图形化界面操作,兼容多种控制接口,简单易学;系统提供默认项测试项目,并允许用户根据实际需要自行开发测试项目;可将生产线上人工或半自动测试环节进行优化,简化质量管控工序和方法;大幅度降低售后服务费用,提高企业信誉。
SW-8000交直流电源自动测试系统覆盖电源范围广,包括各种不同功率等级的AC-DC电源、DC-DC电源等;测量参数全面,覆盖各种电源模块的参数指标,为用户筛选提供合理的依据。

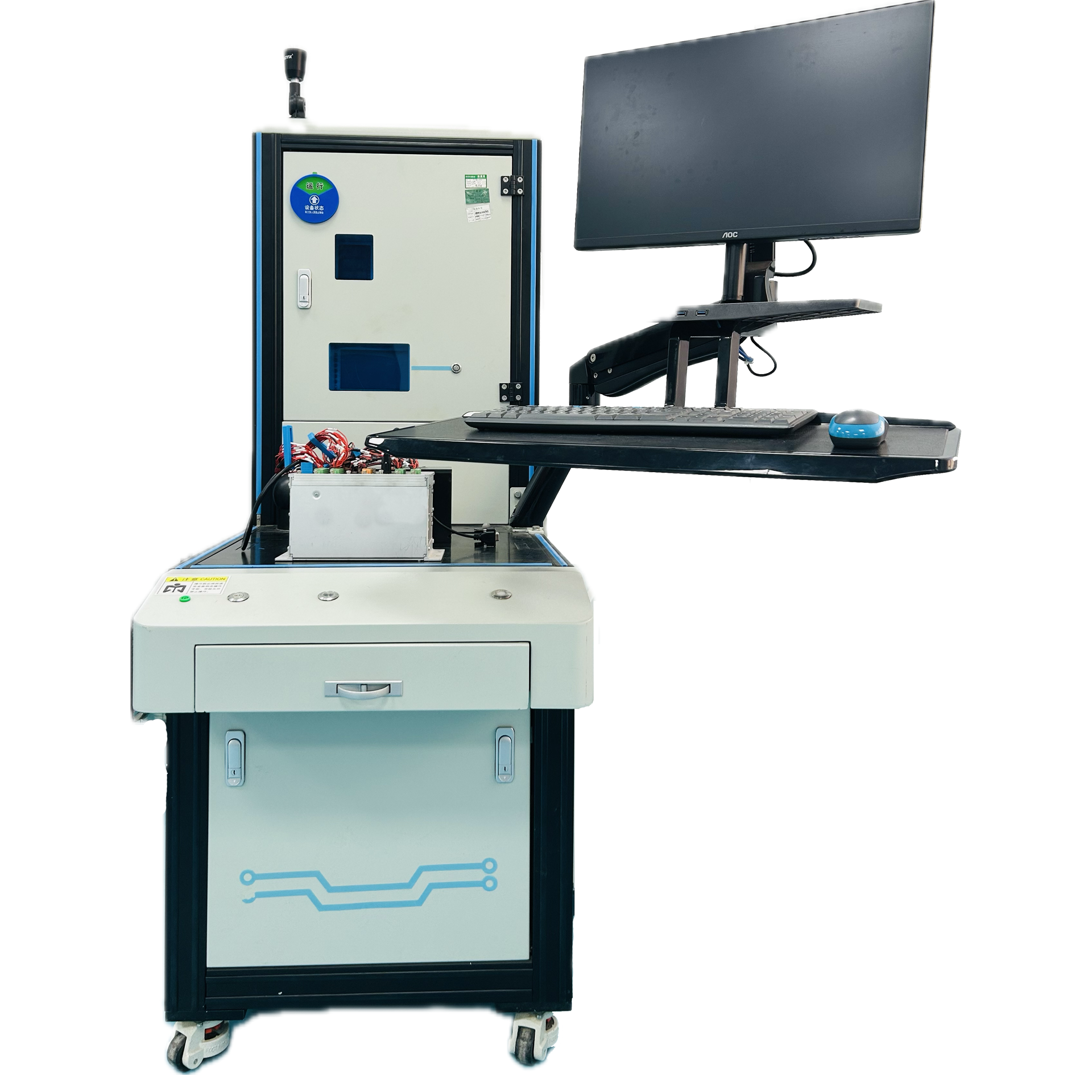

SW-8000型ATE性能特点同6000型,但支持的被测对象为大功率型,采用30A端子并多芯并联,以降低与被测对象的对接难度。
2.规格参数(选配)
序号 |
名称 |
项目 |
参数 |
通道数 |
1 |
程控交流电源 |
电压输出范围 |
0~350/500V |
1 |
电源功率 |
0~0.5/1/2/3/5/10KVA |
|||
2 |
程控直流电源 |
电压输出范围 |
0~20/30/40/50/60/100V |
1~2 |
电流输出范围 |
0~5/10/17/20/25/34/50A |
|||
电源功率 |
0~200/500/1000W |
|||
3 |
直流电子负载 |
负载电流 |
0~15/30/60A |
1~4 |
负载电压 |
0~200/400V |
|||
负载功率 |
0~300/500/600W |
|||
4 |
功率分析仪 |
测量范围 |
600V,20A/600V,50A/1000V,20A |
1~4 |
5 |
示波器 |
模拟带宽 |
50/70/100MHz |
4 |
内置双通道信号源 |
有/无 |
|
||
6 |
通讯方式 |
LAN、RS485、232、CAN、光纤 |
1~2 |
|
7 |
工控机 |
i7/4*2.3G/16G/HDMI/128G+1T,含CAN、RS-232、RS-485、USB、LAN接口通讯 |
|
|
8 |
显示器 |
外挂移动式 |
|
|
9 |
人机接口 |
光电键鼠 |
|
|
10 |
软件 |
中文组态测试平台软件 |
|
|
11 |
保护功能 |
通讯隔离、过压、过流、反极性保护 |
|
|
12 |
使用环境 |
-40℃~+85℃,10%RH~85%RH |
|
|
13 |
供电电源 |
220VAC/50Hz/1Amax |
|
备注:SW-8000型为以上项目的任意组合。

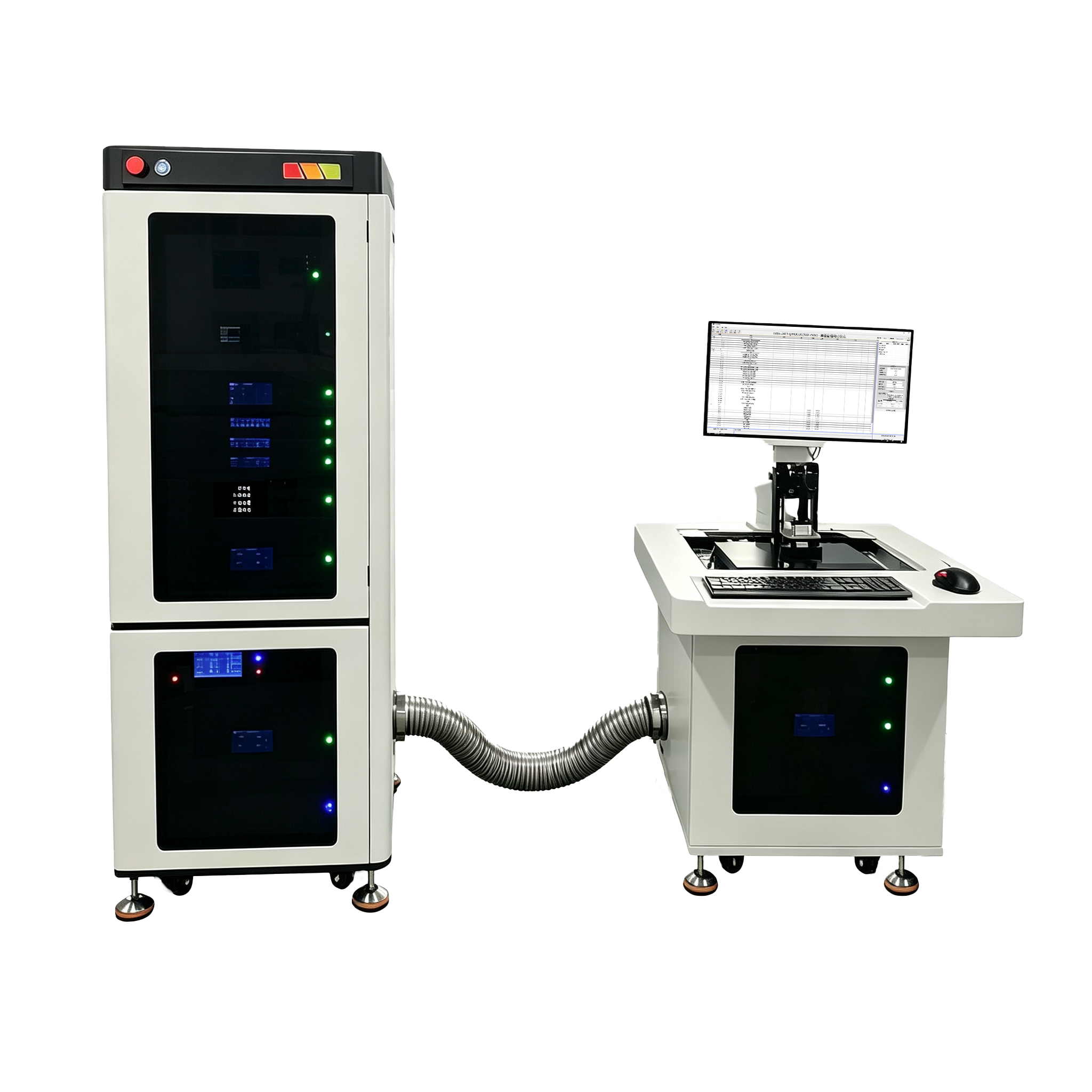

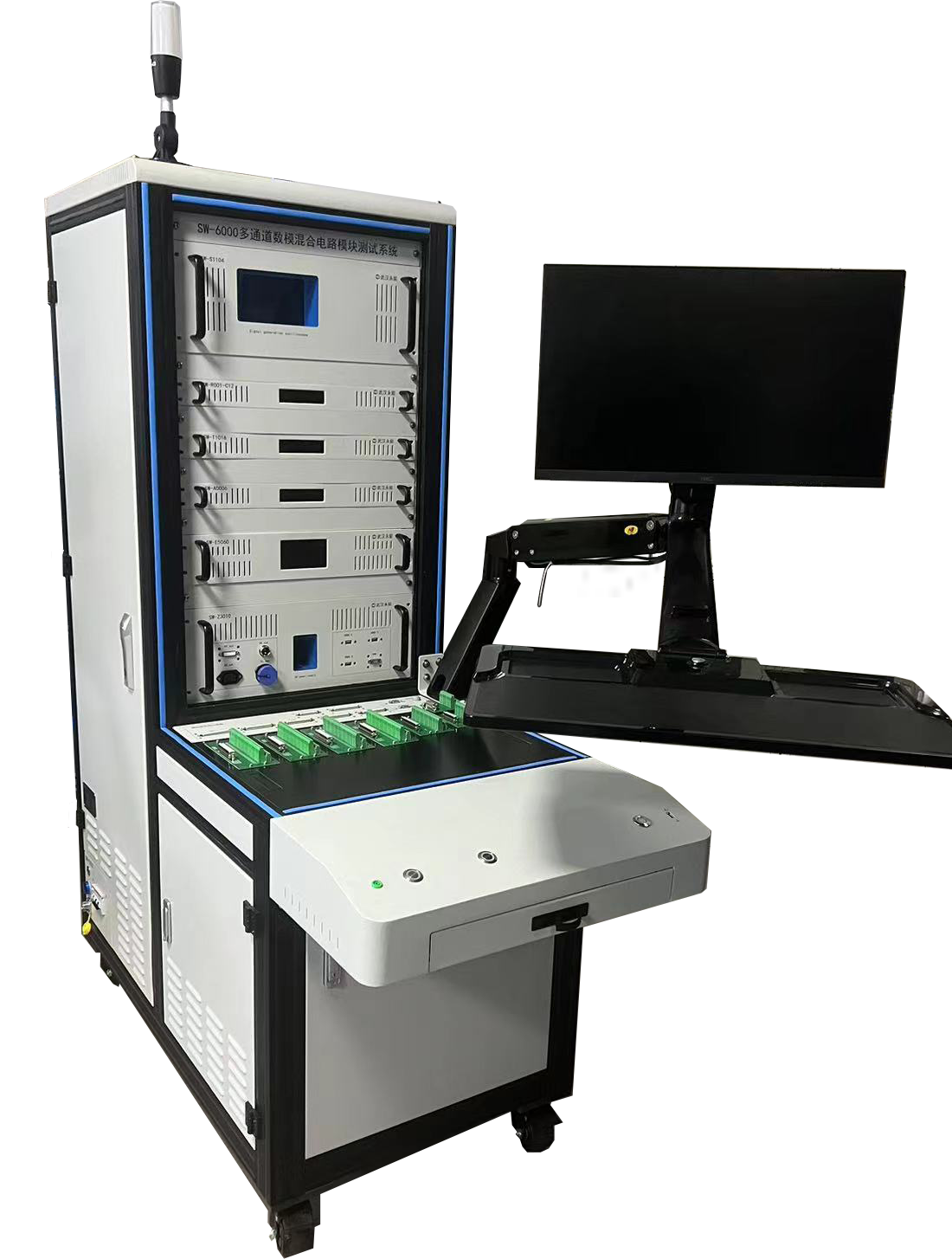

3.结构形式
1)加固功能单元式,便于组合和维护。
2)小型结构框架(宽610*深1400*高1800mm),可拖曳操作与显示人机界面。
3)配置标准接线端口,与工装夹具直接对接完成工作任务。
4)落地式一体化机柜,标配备品备件箱、专用工具箱和测试防护套装,可选配储物箱。
